本照片集是由宜兴市宙斯泵业有限公司售后服务部拍摄并提供，现选择一部分较典型的照片作为案例，供参考。

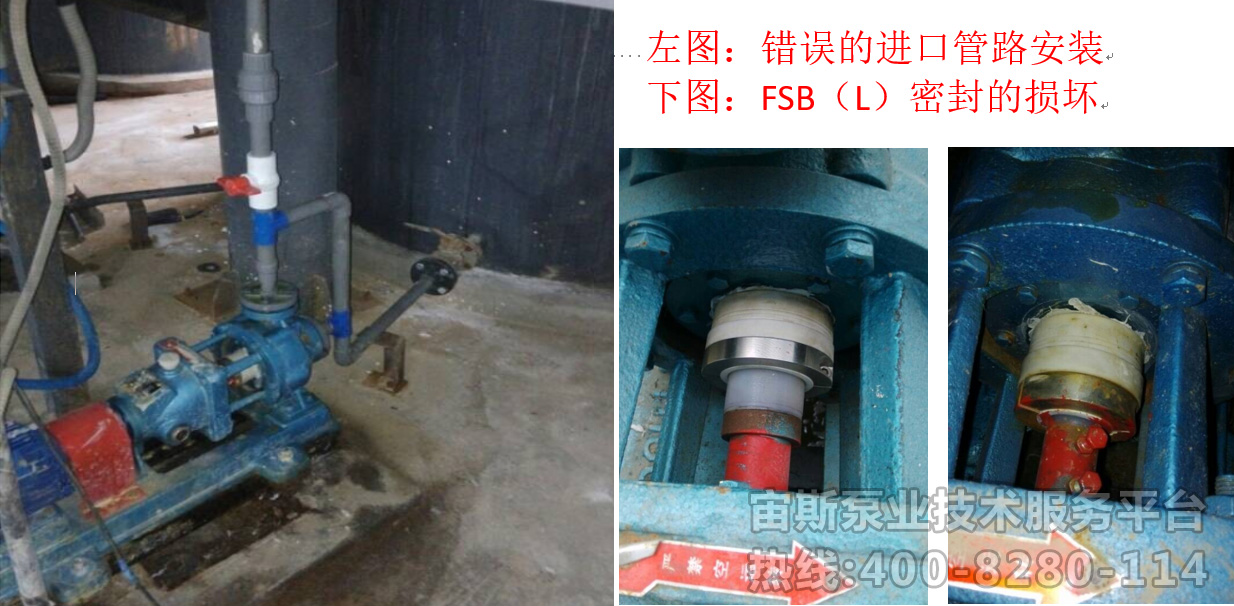

一、进口管路的安装

1.1、使用蝶阀对流体有一定的阻流


1.2、进口管未设置液体返流控制阀门


1.3、配虹吸桶泵的使用

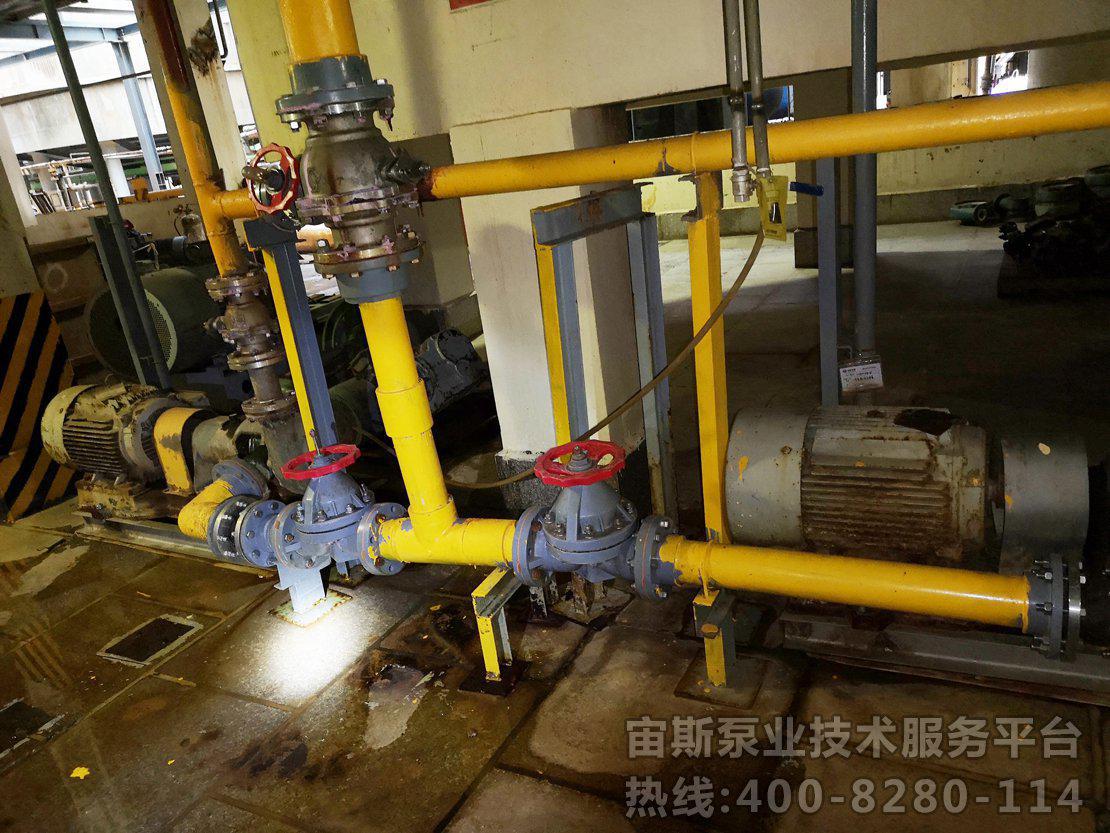

1.4、进口隔膜阀对流体的影响


1.5、进口阀门对流体的影响



1.6、进口蝶阀、截止阀的使用



1.7、虹吸桶与泵之间连接管弯头多，并且蝶阀连接未放大管径


1.8、正确的管路的安装

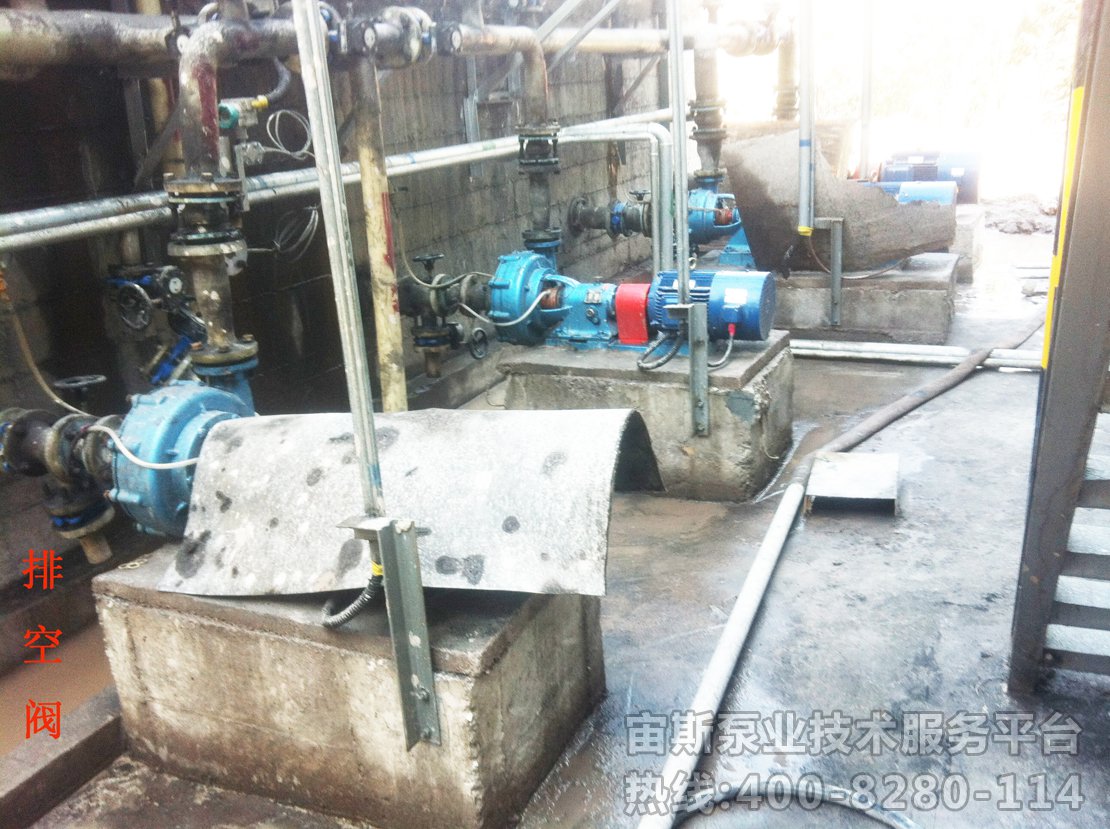

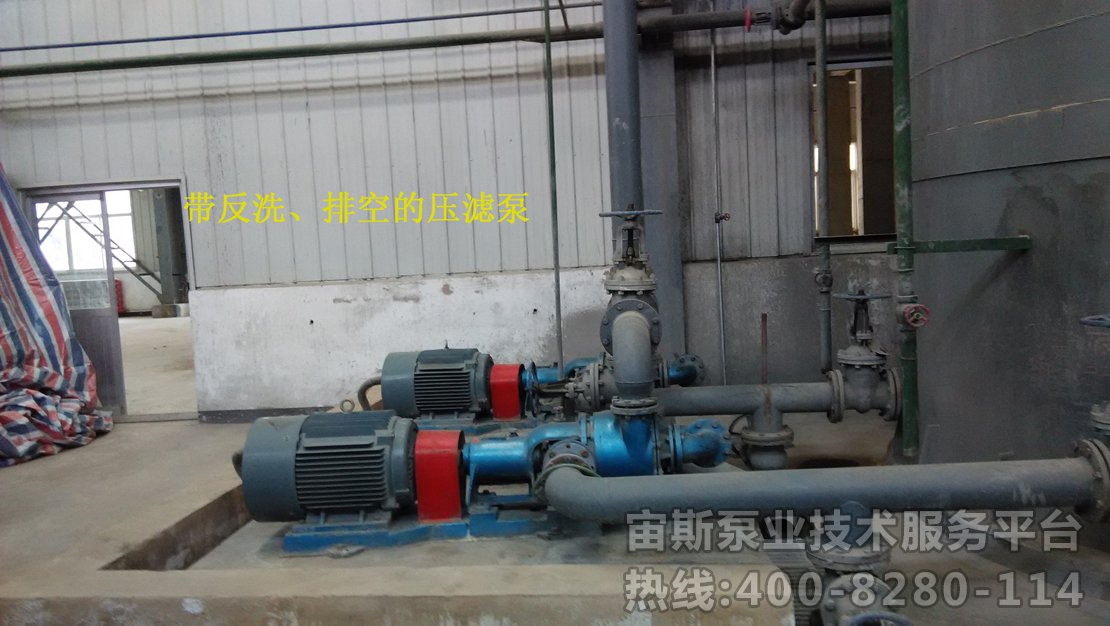

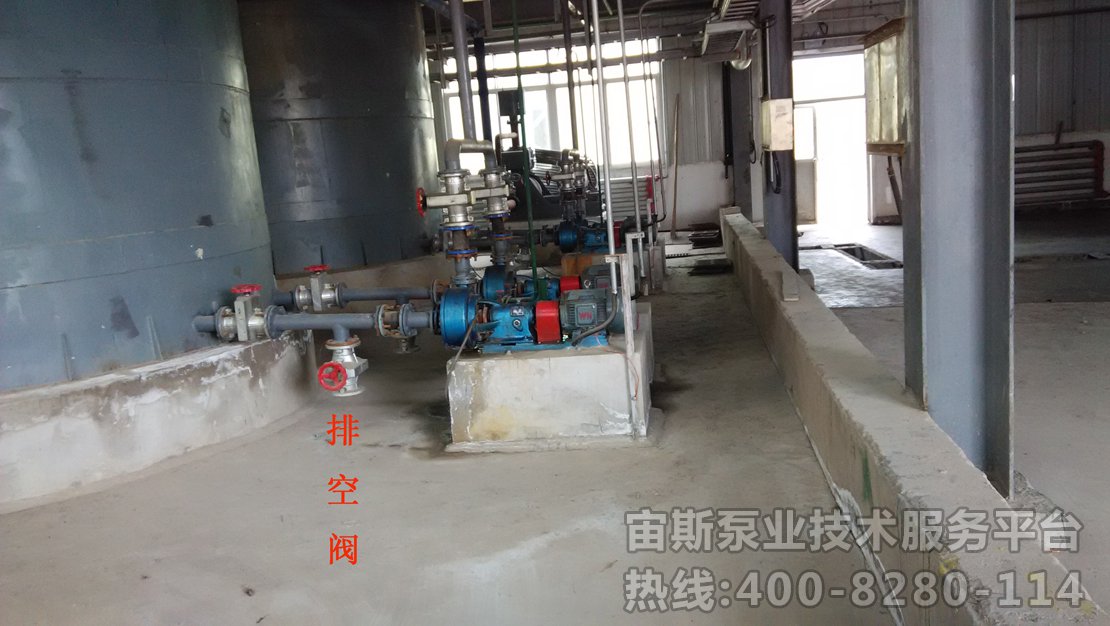

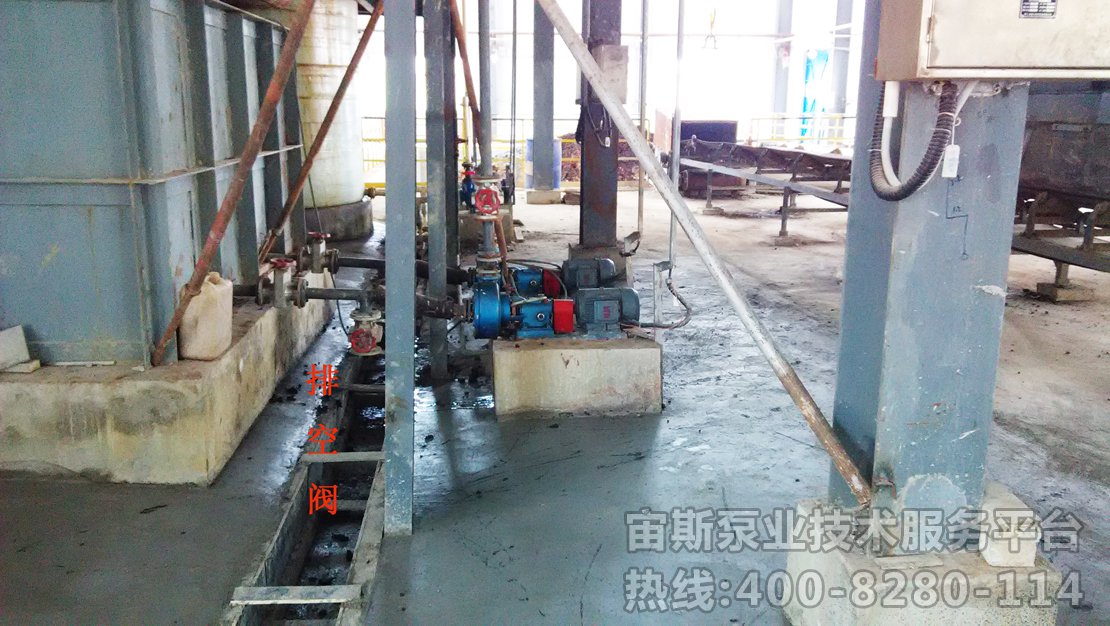

二、管道排空的设置

图一


图二

图三

图四

图五

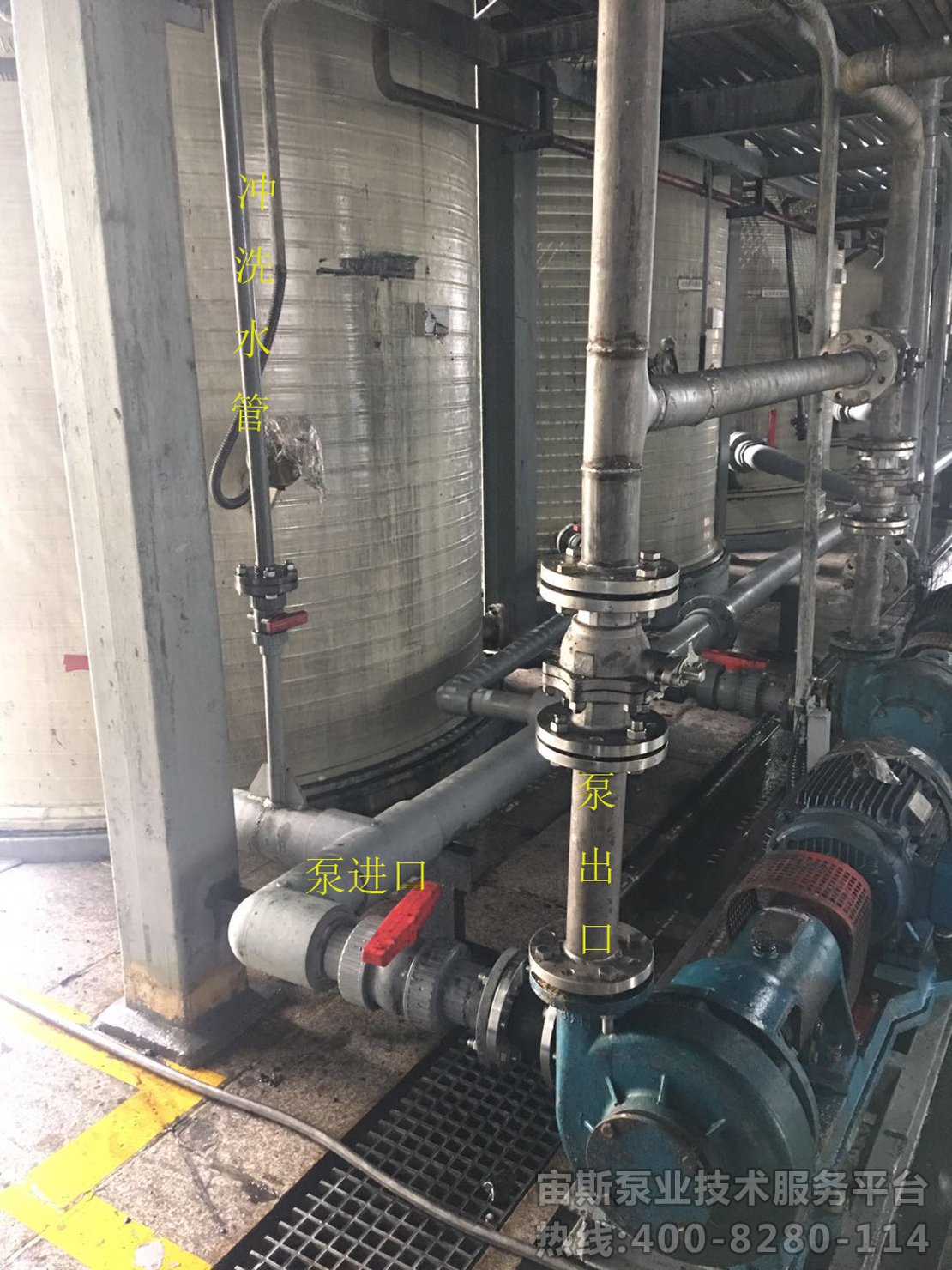

三、管路的冲洗

图一

图二

四、过滤器的安装

图一                 偏小的过滤器

图二             偏小的过滤器

图三                              加大后的过滤器

五、出口管对泵参数的影响

问题点：出口直接接弯头，变径小的弯头影响流量，同时也会造成密封易损

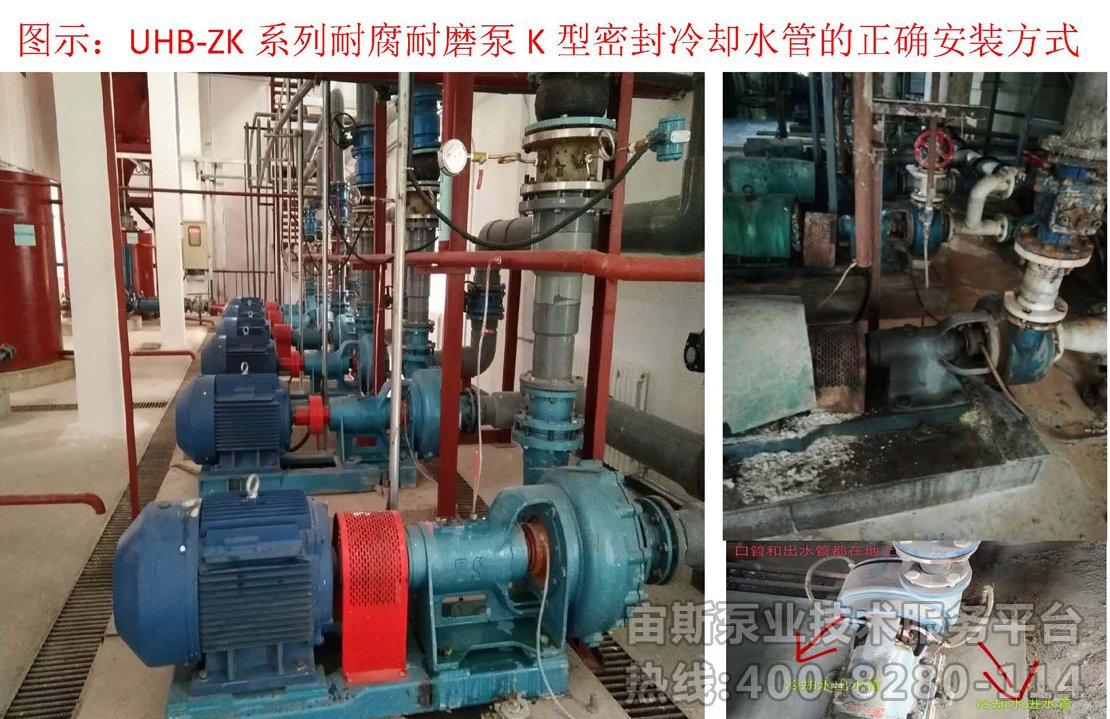

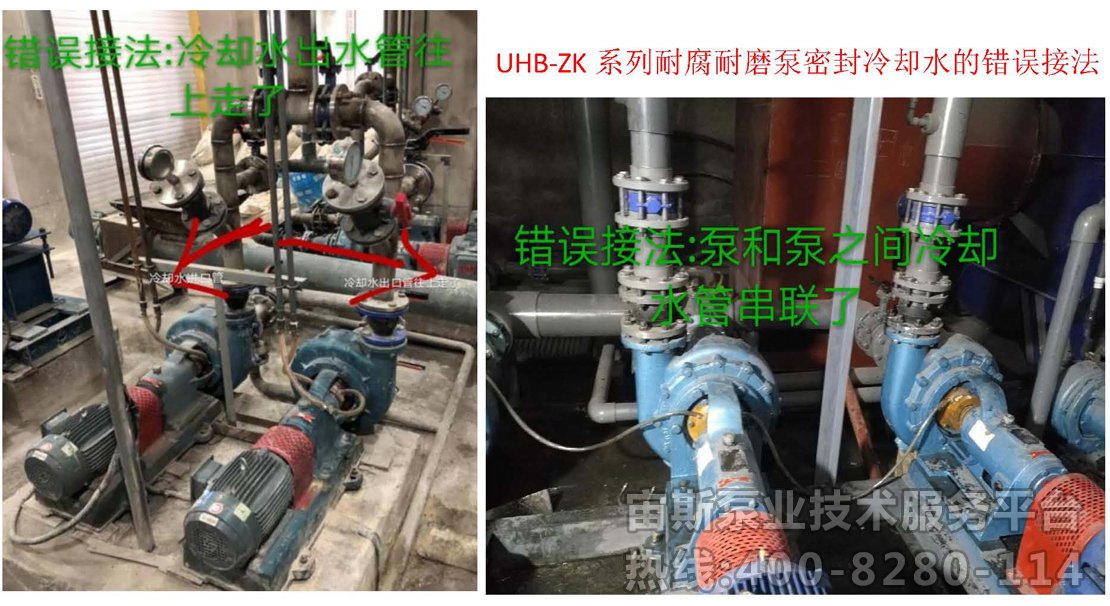

六、K型密封冷却水的要求
图一    左：冷却水不能向上管路回收      右：不能串联连接

图二


七、液下泵的安装应放适当间距，防止吸入口液体相互影响


八、管路的支撑需要牢固，并且不会引起管路共振


九、底阀需选用过流面积大于管路截面积，并且满足流速要求

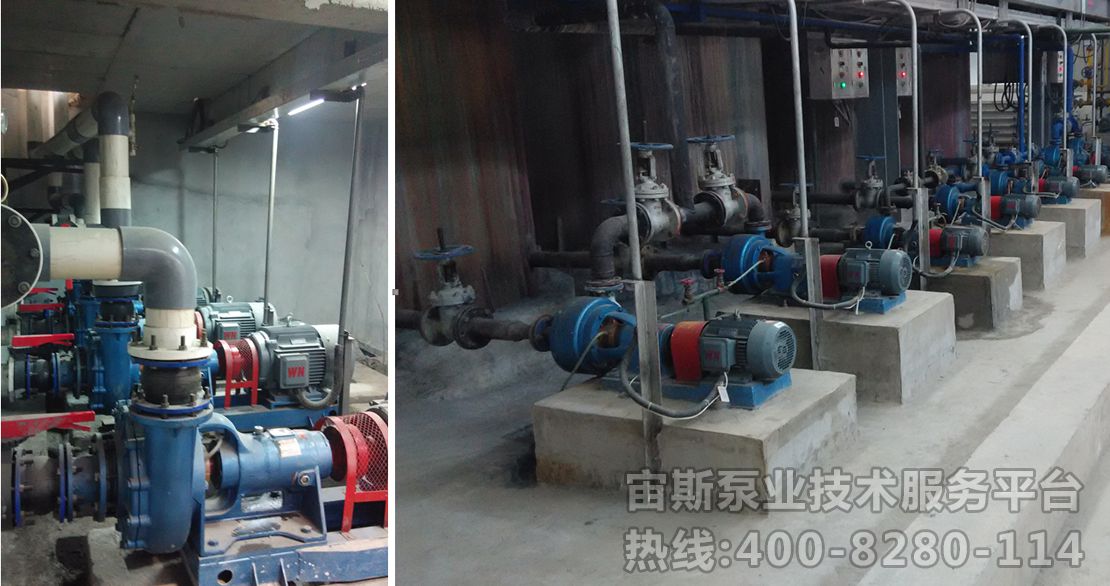

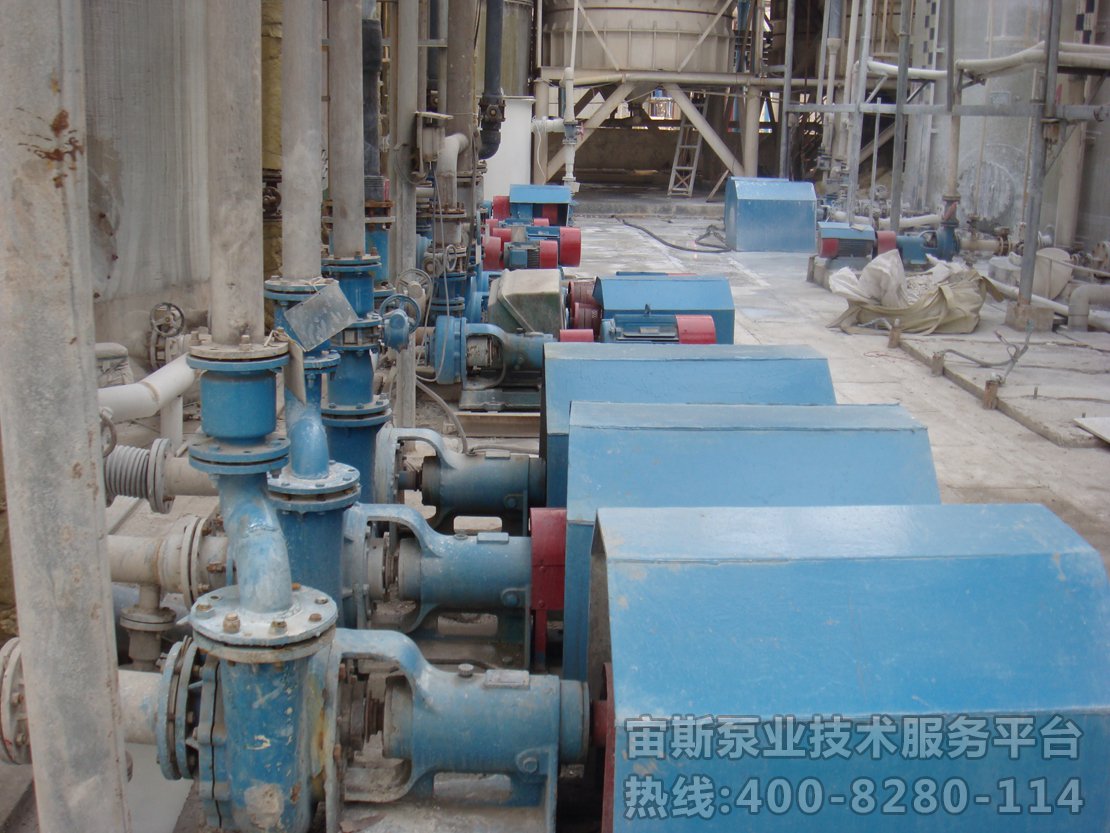

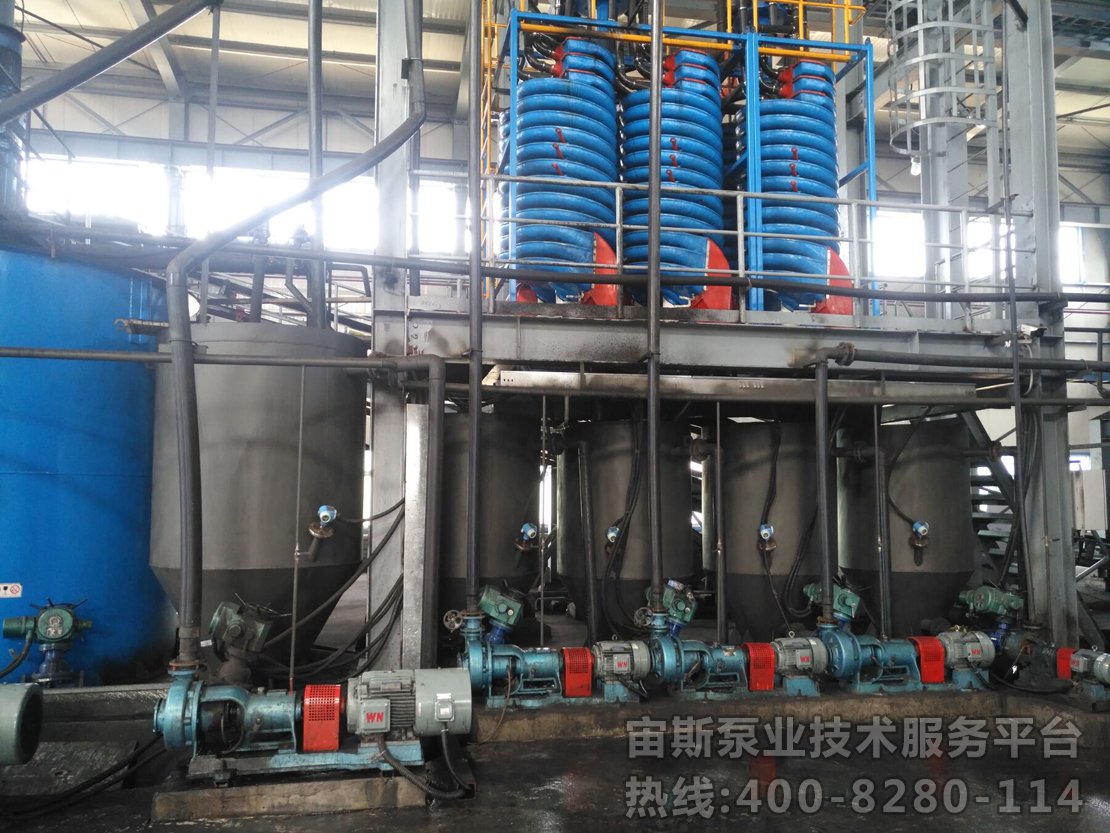

十、安装案例参考



操作与使用

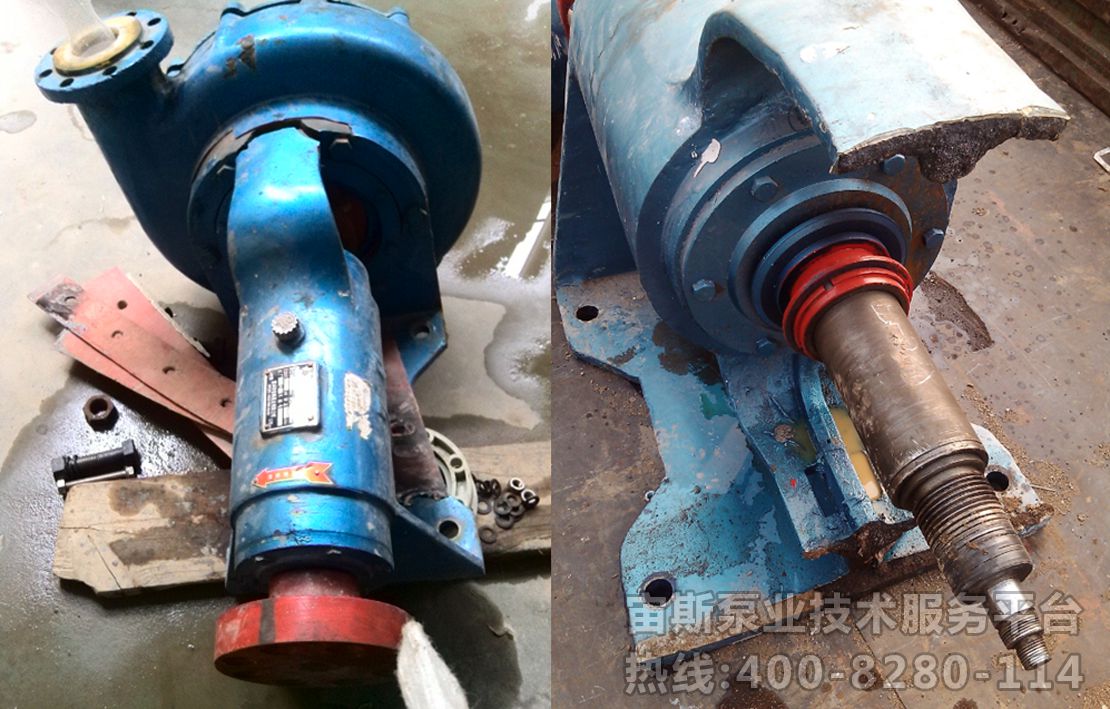

轴承座的断裂原因分析

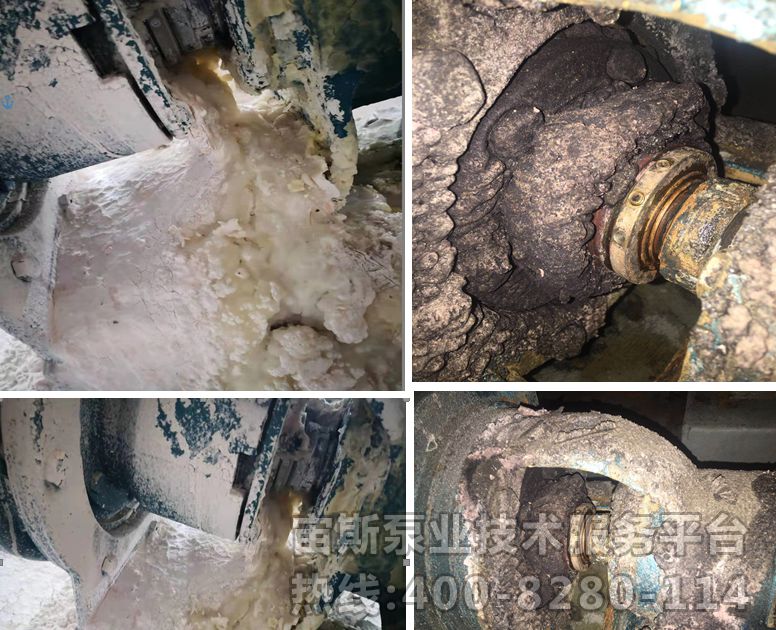

易堵塞的管路设置及现场

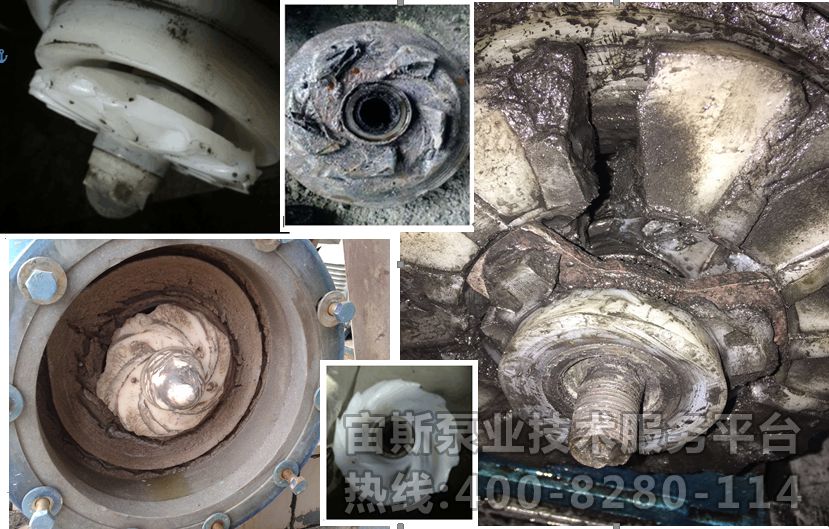

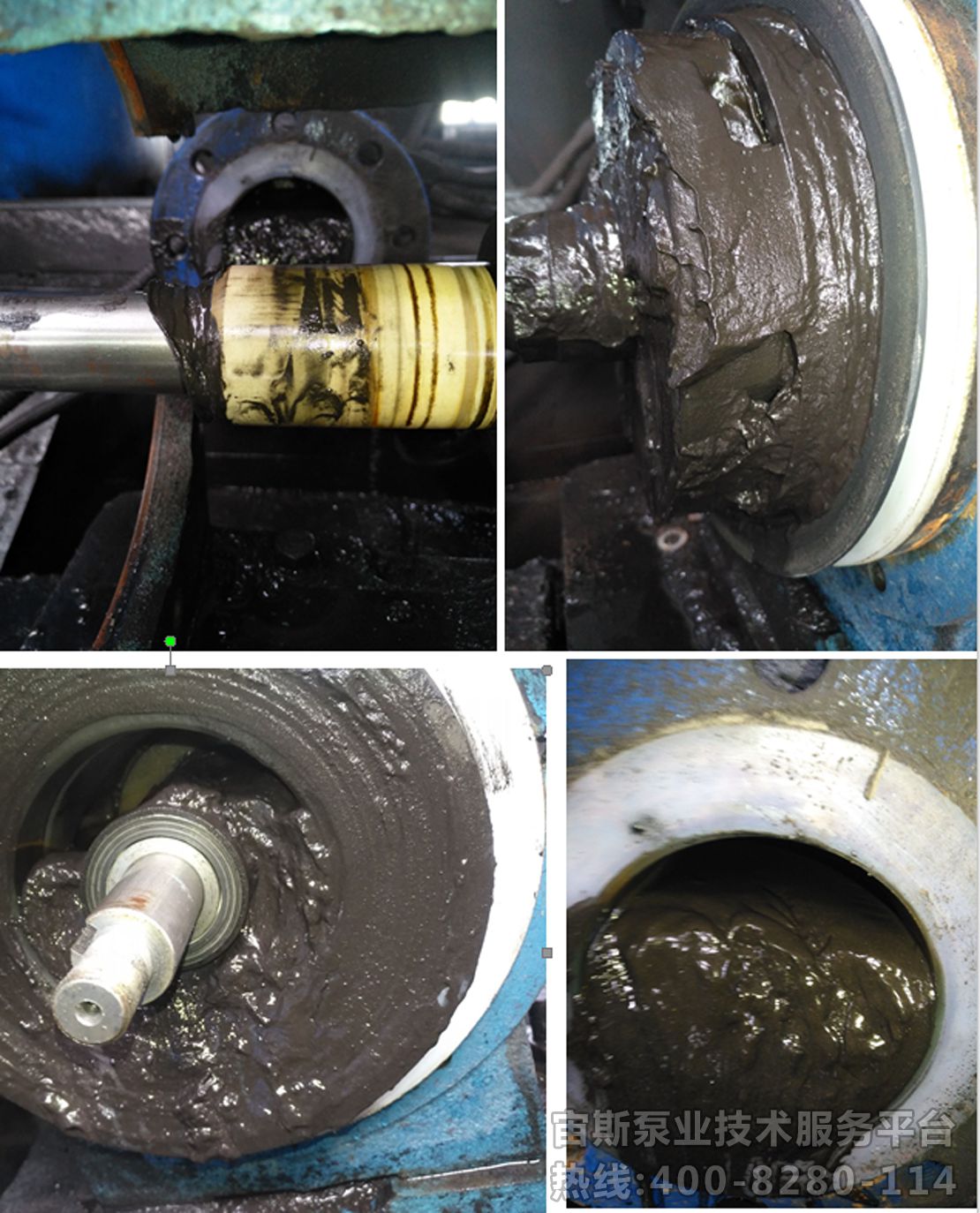

严重结晶导致泵无法使用


干磨与空转

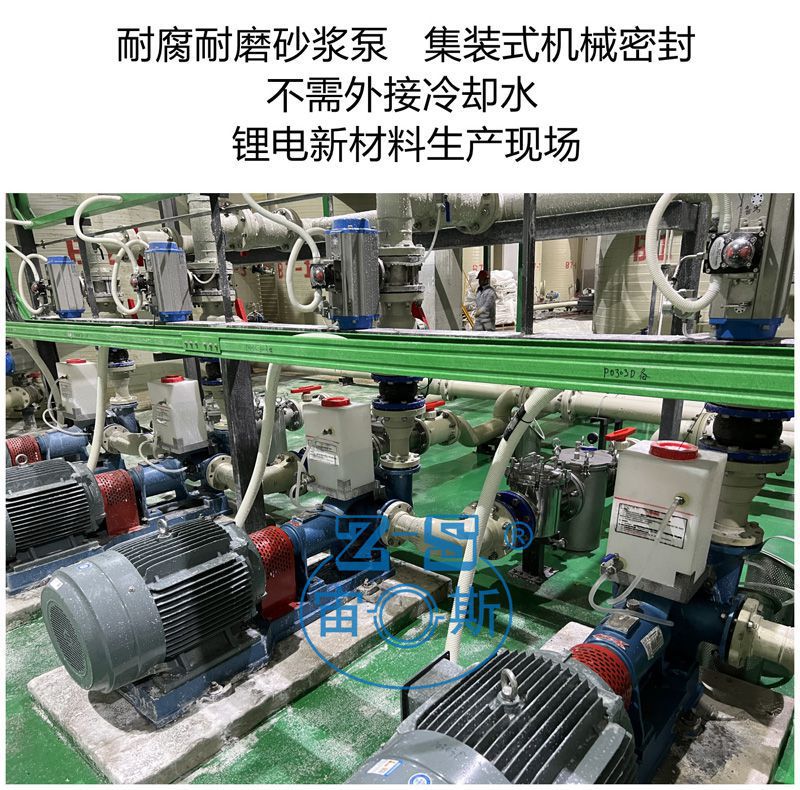

湖北大型锂电行业企业宙斯泵调试总结（2022年3月）
