介绍一种新型密封的新型离心泵-立式安装耐腐耐磨泵
来源:宙斯泵业 作者:zsby 人气: 发布时间:2020-11-28
概述∶常规输送料祝的离心泵大多数都用机械密封作为泵转轴的密封,例如单端面机械密封、双端面机械密封。为了能适用输送颗粒料浆的磨蚀性工况的要求,机封的动环、静环都要选择硬质材料制作,何如选择碳化硅或硬质合金等。而由于这些材质都很硬,使得密封面的比压(PVS值)很难掌控:比压大了,密打工作面的磨损会很快.密*根容易损坏;比压小了,泵腔中的流体很容易外泄漏。再则离心料浆泵的机封的动静环都要接触输送的料浆,受料浆的磨蚀,使得机封特别容易损坏。
这已是业内长期以来的难题,也是离心料浆泵损坏频繁、运行消耗费用大的重要原因之一。为了克服上述的不足,我公司通过多年研发,开发了一种机封不需用硬质材料.机封的动静环不接触输送的料浆、泵机密封能够适拉空运转、又不需外接冷却水,并有自冷功能。能适用输送腉蚀性浆体或清液的新型机封,及与此机封匹配的新型料浆离心泵。本项创新技术已申请知识产权保护!
欢迎来函试用,联系电话0510-87440001,13961560651


概述:常规输送料浆的离心泵大多数都用机械密封作为泵转轴的密封,例如单端面机械密封、双端面机械密封。为了能适用输送颗粒料浆的磨蚀性工况的要求,机封的动环、静环都要选择硬质材料制作,例如选择碳化硅或硬质合金等。而由于这些材质都很硬,使得密封面的比压(PVS值)很难掌控:比压大了,密封工作面的磨损会很快,密封很容易损坏;比压小了,泵腔中的流体很容易外泄漏。再则离心料浆泵的机封的动静环都要接触输送的料浆,受料浆的磨蚀,使得机封特别容易损坏。
这已是业内长期以来的难题,也是离心料浆泵损坏频繁、运行消耗费用大的重要原因之一。为了克服上述的不足,我公司通过多年研发,开发了一种机封不需用硬质材料、机封的动静环不接触输送的料浆、泵机密封能够适应空运转、又不需外接冷却水,并有自冷功能、能适用输送腐蚀性浆体或清液的新型机封,及与此机封匹配的新型料浆离心泵。本项创新技术已申请知识产权保护!

 现向用户介绍如下:

1.产品名称
空气轴密封料浆离心泵

2.产品型号
UKL-JS底吸型空气轴密封料浆离心泵  /  HKL-JS侧吸型空气轴密封料浆离心泵

3.产品特点
1、轴密封不易损坏。2、轴密封不接触被输送的料浆或清液,轴密封可以空运转。3、泵机可以输送腐蚀性、非腐蚀性的料浆与清液,过流部件耐腐耐磨。4、配用虹吸桶可以提升吸送低位池的介质。

4.产品特点
1、该系列的泵过流部件为耐磨工程塑料,能输送80℃以内温度的腐蚀性清液或料浆。
2、泵的进料口应为高液位设计,泵吸入口压力不得大于0.05MPa,如果超过这个压力,使用方应于本公司技术人员沟通。
3、泵吸入口液位低于泵腔的位置时,应设置配用虹吸桶,用真空吸送的方法吸送。(可在本公司购配)

5.选型须知
1、选型请参照公司产品说明书选型;
2、上述泵的过流部件(泵壳、泵盖、叶轮)配置有衬塑型、全塑型、衬陶型,可供客户自选。


 主要构成部件及作用:

01

泵机

主要由泵壳(2)/叶轮(4)/泵盖(5)/轴密封/安装支架(7)/安装底板(20)/轴承支架(24)/电机支架(30)/电机(32)组成。

02

轴密封

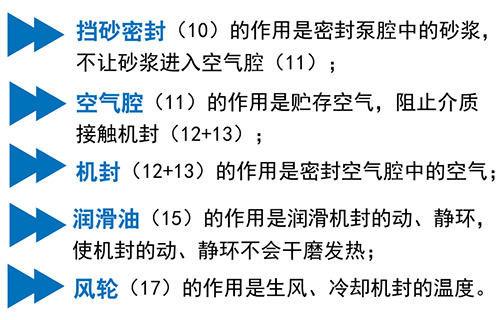

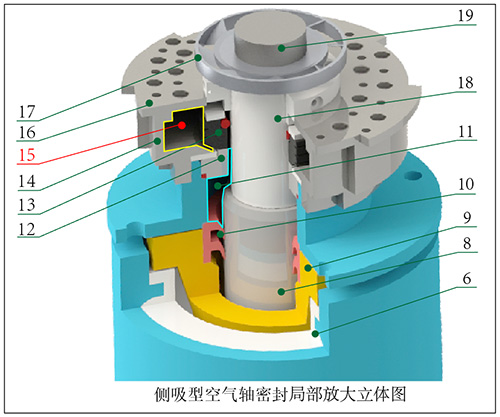

由密封盒(9)/挡砂密封(10)/空气腔(11)/机封(12+13)/润滑油腔(15)/风轮(17)组成。

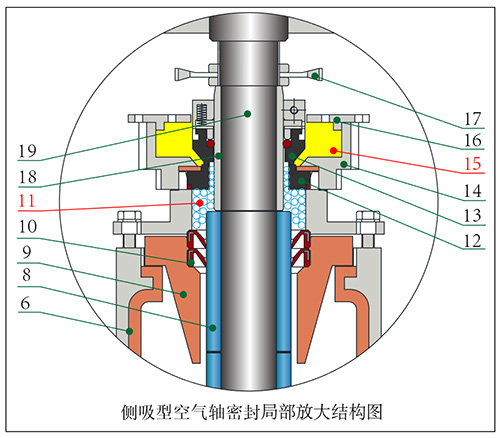

 空气轴密封料浆泵密封的工作原理

泵机起动后,泵腔中的流体把泵腔中的空气挤入空气腔(11),空气腔的空气阻隔了被输送介质与密封组件的接触,使轴密封能在洁净的空气环境状态下运行。由于轴密封不接触被输送的液体或砂浆,因此就不会被磨蚀。机封的摩擦副的外周设有贮油腔(15),贮油腔中的润滑油起到润滑并冷却机封的动、静环的作用,使机封在空气中正常工作。风轮(17)产生的风起到冷却机封的作用。
