宙斯泵业产品使用培训

共分四部份：一、企业简介；    二、产品介绍；       三、技术交流；      四、案例分析；

一、企业简介:

宜兴市宙斯泵业有限公司,从1986年开始从事耐腐耐磨泵的生产，占地10万平方米（约150亩），现有职工人数为280人，2022年销售产值（不含税）2.88亿元（含税约3.25亿元），自有专利130多项，其中发明专利4项，正在实施的85项，拥有多项荣誉，是江苏省高新技术企业、为了让更多的用户了解本公司生产产品的性能及使用维护，并结合了部份用户经常遇到的问题，在此一一展示并进行分析（需宙斯专业人员讲解或联系我们远程讲述）。

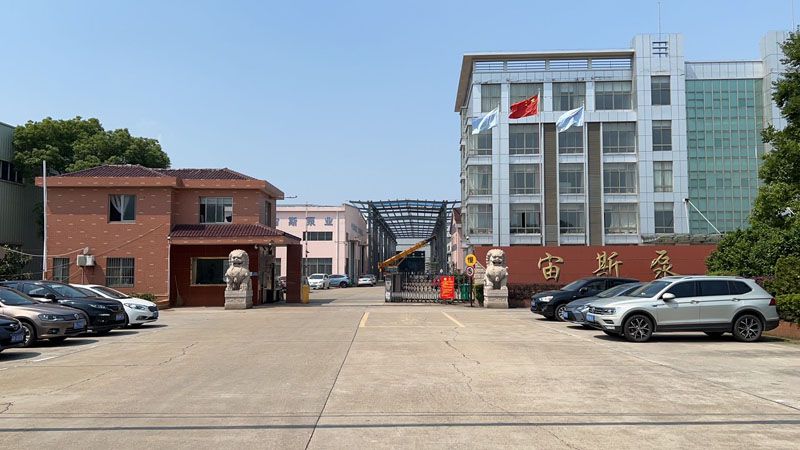

公司总部大楼

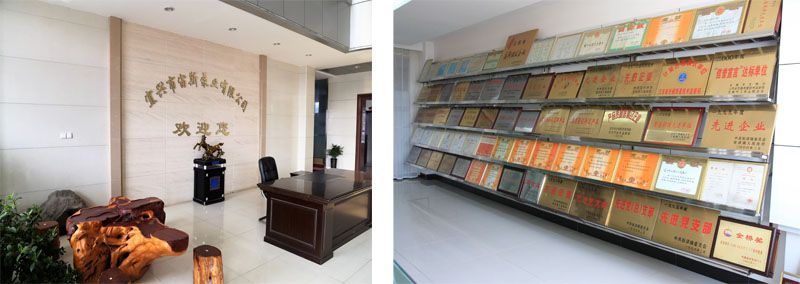

办公楼大厅                                                                         荣誉室

公司场景视频展示: （点击进入）


二、产品介绍；

2.1、泵材料的选用：
2.1.1、 超高分子量聚乙烯（UHMWPE)——耐腐耐磨；材料特性：a耐腐蚀数据表； b 耐磨性介绍 ；c耐磨性试验对比表。

2.1.2、氟塑料（聚全氟乙丙烯F46）———  耐强腐蚀，几乎能耐所有介质耐腐有机物、油类但不耐磨，故未列耐腐性能表；

2.1.3、聚丙烯（PP）——  耐一般性腐蚀，不耐有机，不耐磨；耐腐蚀性能表；

2.1.4、陶瓷、聚胺脂—— 此而种材质耐磨性很好，陶瓷耐碱性差，聚胺脂耐温耐腐性能差。

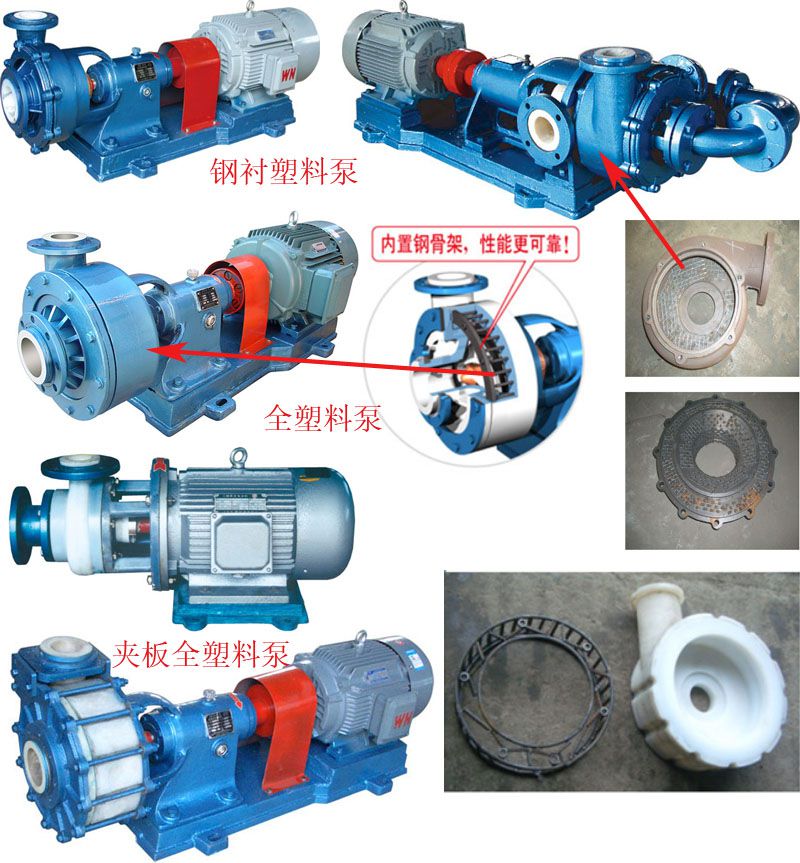

2.2、本公司泵的结构形式：       钢衬塑料泵、全塑料泵、夹板式全塑料泵

2.3、耐腐泵密封介绍：                                     密封对比说明 （点击进入）

2.3.1、耐腐耐磨类密封：

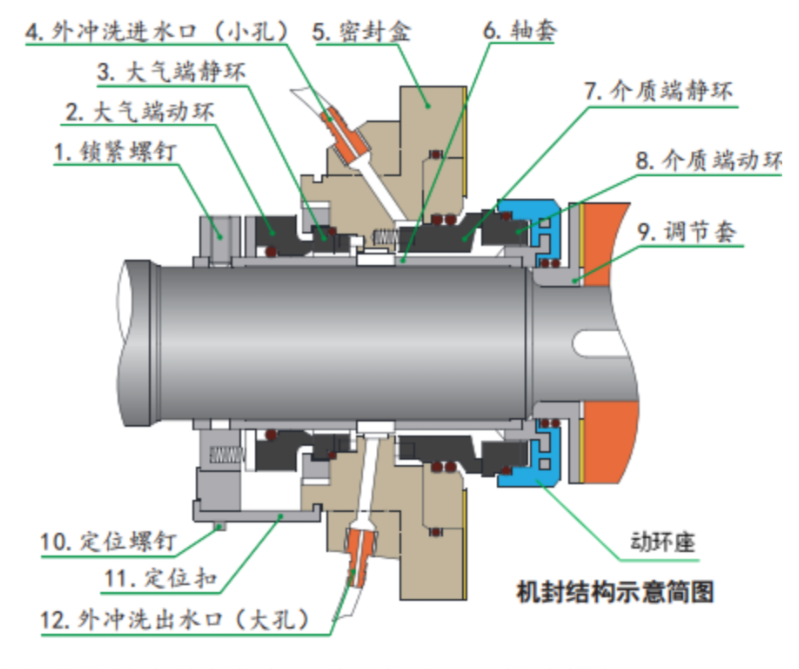

2.3.1.1、最新集装密封——集装式双端面公司自主研发生产，过流部件动、静环为无压烧结碳化硅，其余部件为氟塑料，不含任何金属件，从面防止了有金属离子污染介质，锂电行业更适用。突破传统密封选材，多项专利保护（详见中国专利网查询），特点：耐腐、整体结构、易维修，耐腐耐颗粒；密封原理：机械密封，双端面保护。｛热销｝

           适用泵型号：UHB-XJ2系列耐腐耐磨泵、HFM-HJ2系列压滤机专用泵

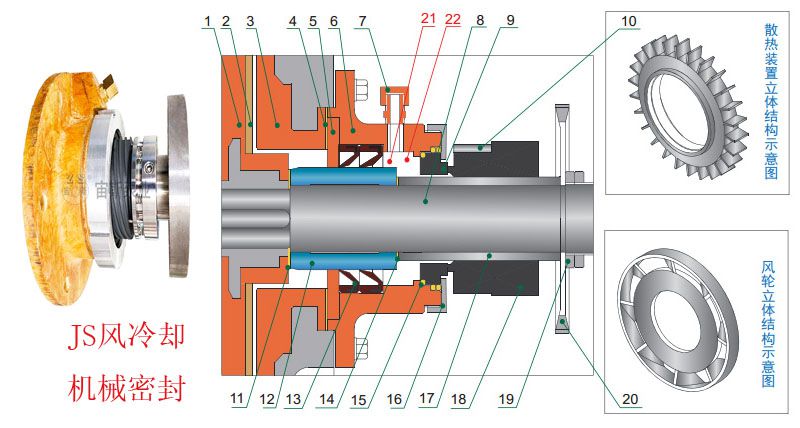

 2.3.1.2、JS风冷却机械密封——公司2020年推广使用的新型机械密封，特点：无需密封冷却水，风冷降温，密封可靠，

                 经济,耐10%以下含固量｛热销｝

                适用泵型号：所有UHB-JS系列耐腐耐磨泵、HFM-JS系列压滤机专用泵、FSZ-JS耐腐蚀自吸泵

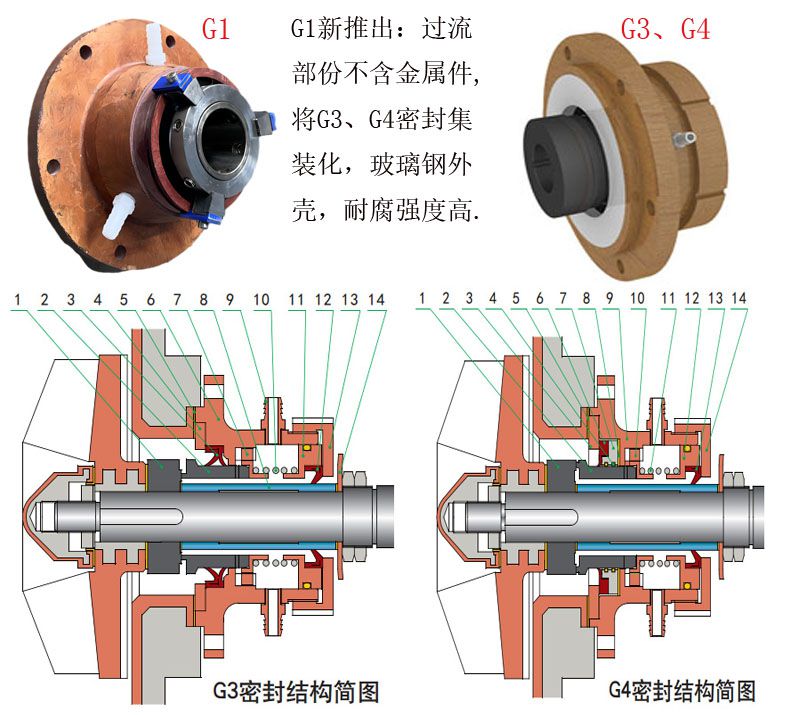

2.3.1.3、G1、G3、G4机械密封——G1集装式机械密封｛多专利保护热销｝是在G3、G4机械密封｛在售｝基础上优化

              而来的新型集装密封，公司多项专利保护。特点：过流部件无金属件，耐腐耐颗粒，克服了K型密封易泄漏、

              JS密封使用含固量低、JZ系列贵金属耐腐局限性等问题，密封成本相对适中，使用范围广。

             适用泵型号：所有UHB-G1/G3/G4系列耐腐耐磨泵

2.3.1.4、K型密封——传统的密封形式，特点：经济、易维修，耐腐耐颗粒；密封原理：靠副叶轮工作时产生的负压对介质进行密封，缺点：易泄漏，冷却水容易进 入介质｛传统密封在售｝

           适用泵型号：所有UHB系列耐腐耐磨泵、UT系列陶瓷泵、HFM系列压滤机专用泵、FSZ-K耐腐蚀自吸泵、YU液下泵、YUF浮筒液下泵

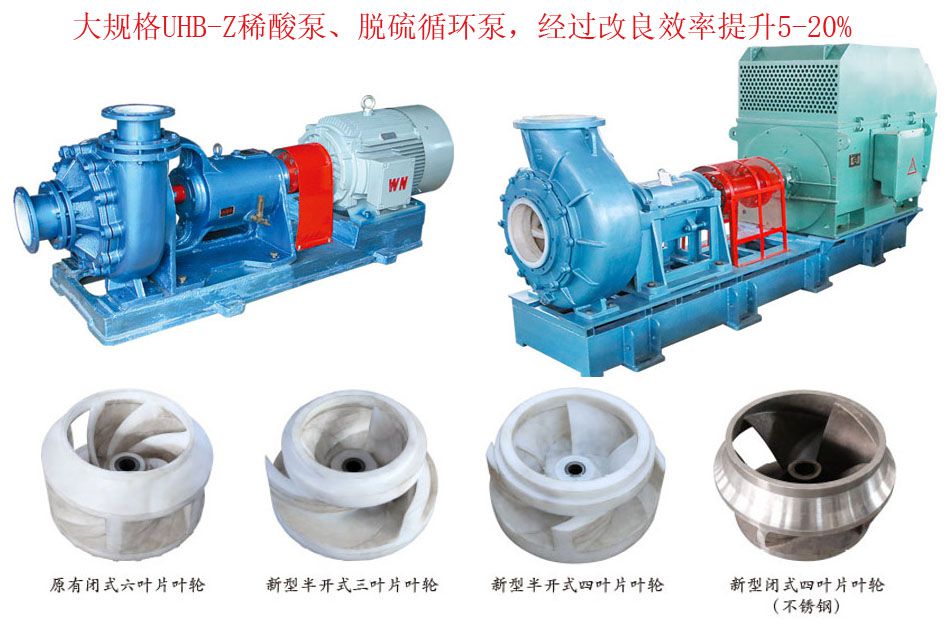

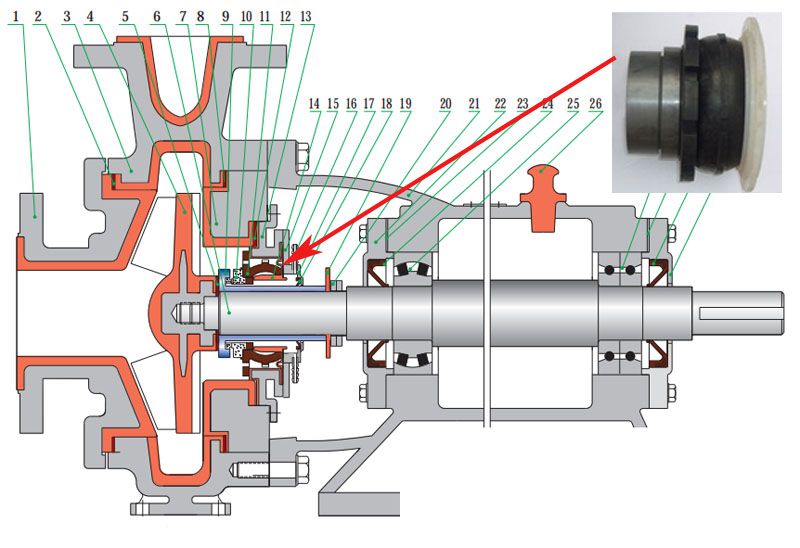

Z型自2.3.1.5、平衡密封——内装式机械密封｛在售｝，密封动静环端面比压随泵腔内压力自动调节，密封接触介质部位及弹簧                 绝无金属件，当密封处出现滴漏时，密封设有排出结构，保护了泵处部不耐腐部件不受漏液损害。适合流量在300-                       2000m3/h，稀酸，脱硫岗位使用。

           适用泵型号：UHB -Z脱硫专用泵、UHB-Z稀酸泵

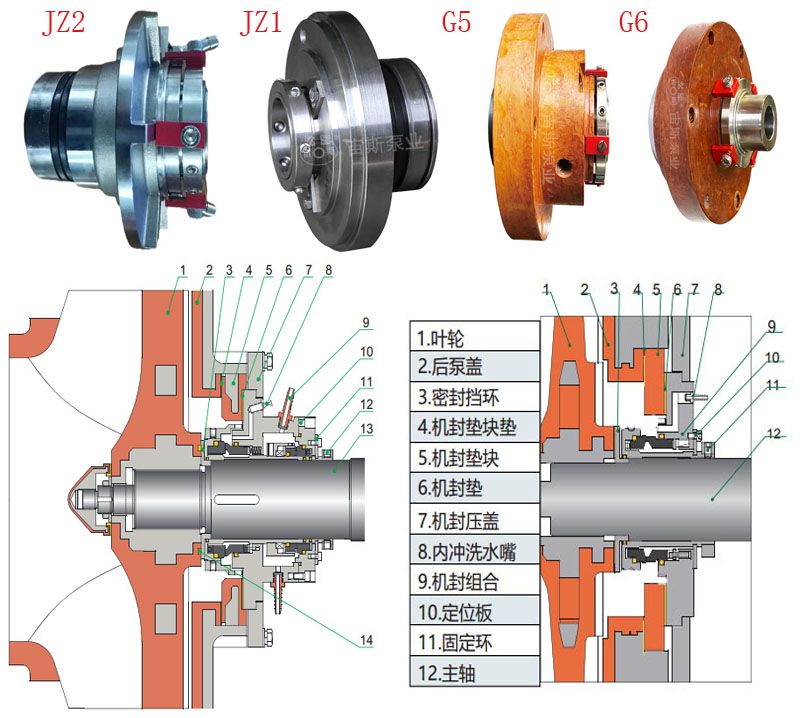

2.3.1.6、JZ2、JZ1集装密封——集装式结构易于组装，密封性能好，缺点：成本高，受密封基体材料耐腐性能影响，

             使用范围有一定的局限性。

             G5、G6｛停产｝跟JZ2、JZ1集装密封｛在售｝相比具有上的成本优势，内部配件可互换。G1集装密封

             是G5、G6升级换 代产品。

            适用泵型号：所有UHB-JZ1/JZ2系列耐腐耐磨泵、HFM-JZ1/JZ2压滤机专用泵

密封对比说明（链接：点击进入）

2.4、耐腐泵类密封（不耐磨）：

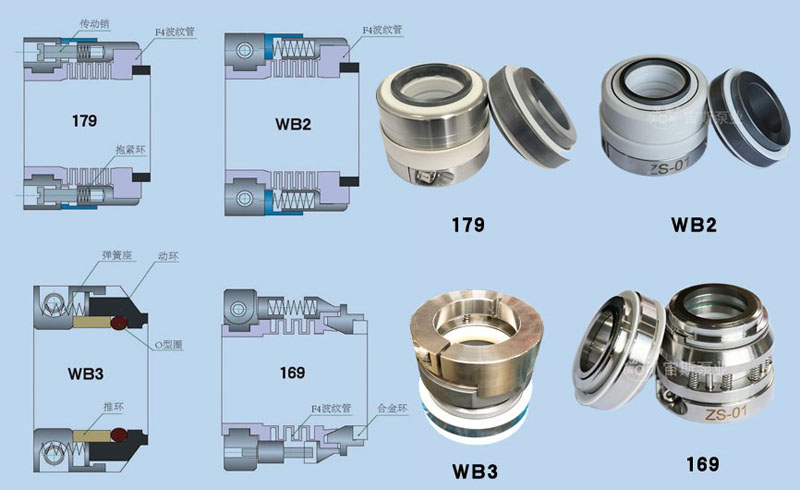

        179、WB2（常用）、WB3、单端面外装式机械密封，耐酸、碱，密封动、静环按工况要求可采用碳化硅、氧化铝、

       四氟纤维等多种材料，169（常用）耐碱型不锈钢机械密封，耐碱不耐酸，动、静环采用不锈钢合金，相同规格不同型号

       可以互换使用。

      适用泵型号：UHB-J系列耐腐泵、IHF氟塑料耐腐泵、FSB、FS、FP系列耐腐泵、FZB、FSZ-Z系列自吸泵

2.5、耐腐耐磨泵特性说明

2.5.1、轴向吸入式离心泵和侧进液的对比：

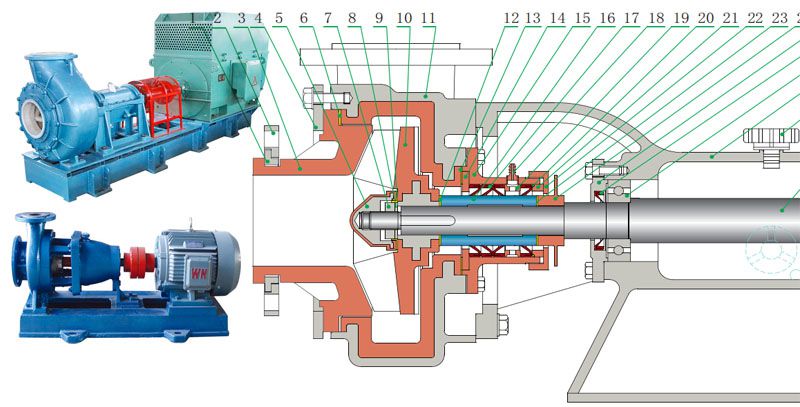

下图：轴向进液离心泵，密封处需要减压结构才能使用密封不承受高压力，

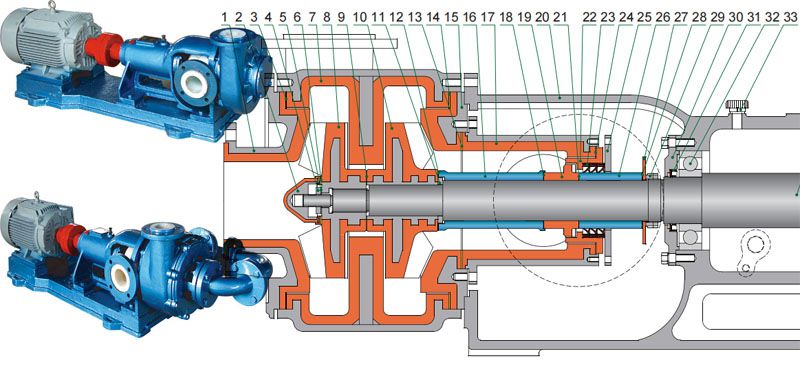

  下图：侧向进液离心泵（后吸式离心泵），只要液体流动密封始终处于负压状态，输送压力较高时密封使用不受影响

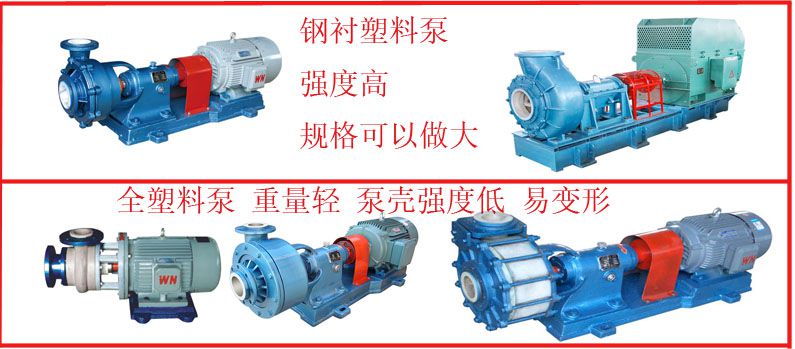

2.5.2、钢衬塑料泵和全塑料结构泵的对比：
