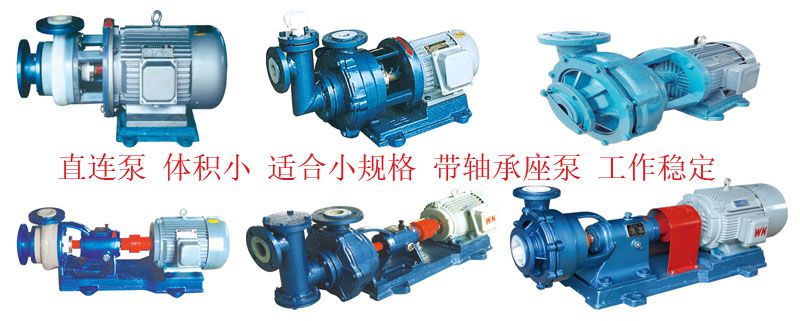

2.5.3、直连式离心泵和带轴承座离心泵优缺点对比：

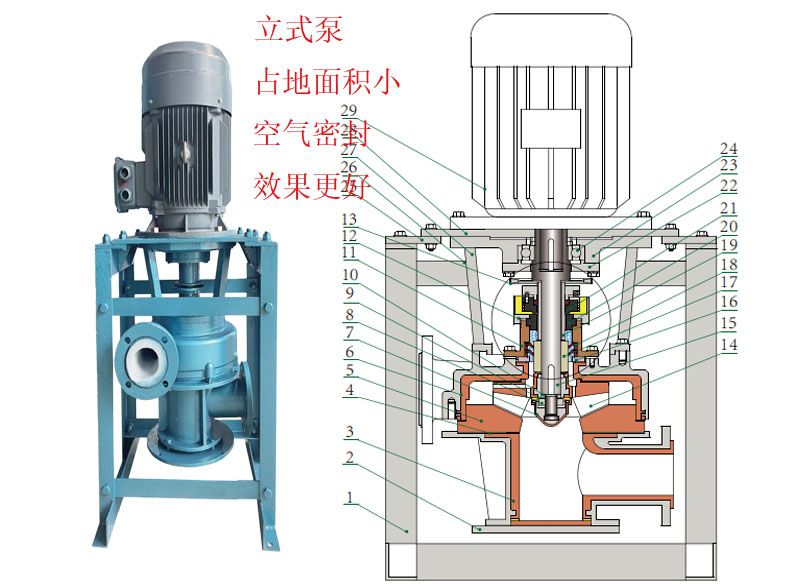

2.5.4、立式离心泵优势说明：

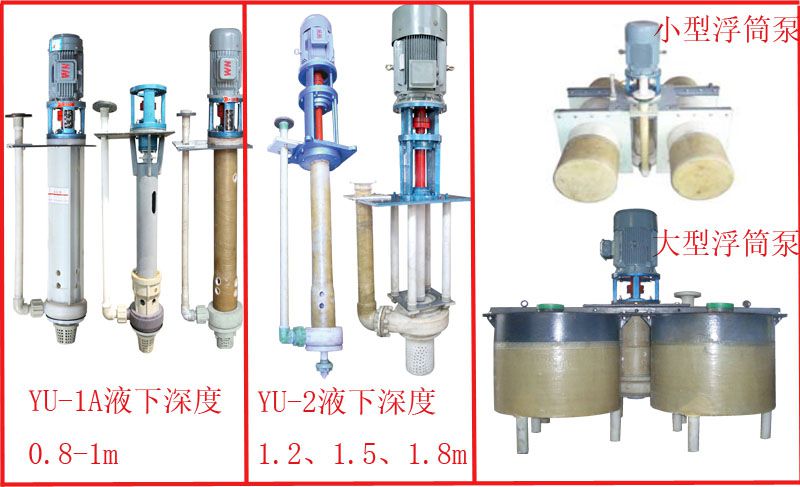

2.5.5、耐腐蚀液下泵特点介绍：

耐腐液下泵绝无金属结构连接件，耐腐更可靠；YU-1A耐腐液下泵经济，YU-2稳定液下深度更深，YUF浮筒液下泵适用于大型水池，应用更广泛

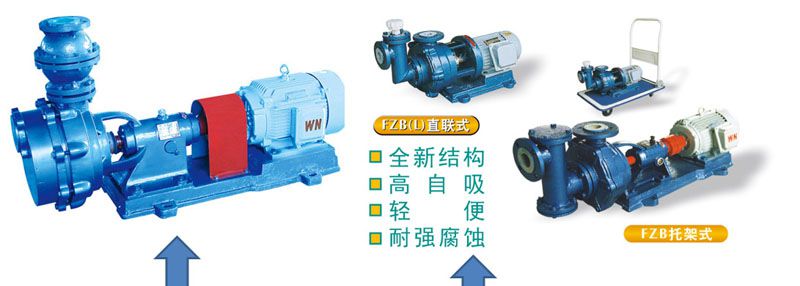

2.5.6、FSZ系列耐腐自吸泵最大流量可达200m3/h，FZB小型耐腐自吸泵、氟塑料自吸泵，体积更小，经济性价比更高。

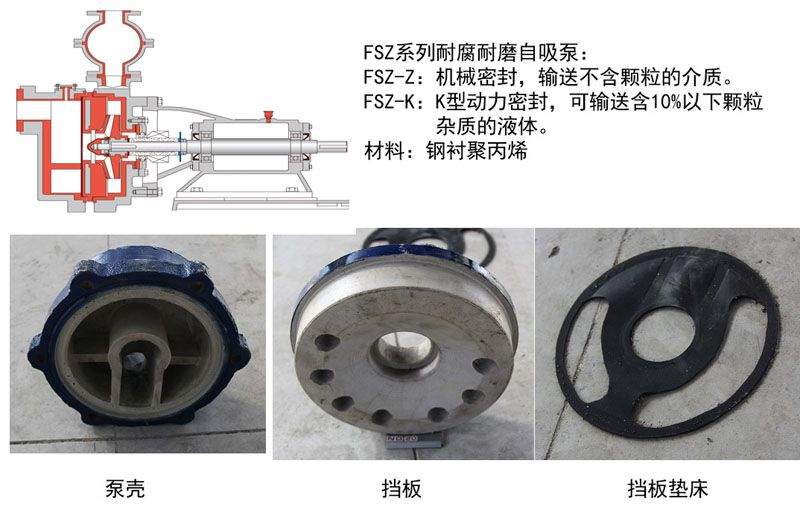

2.5.7、FSZ-Z、FSZ-K、FSZ-JS耐腐自吸泵结构零件简图：

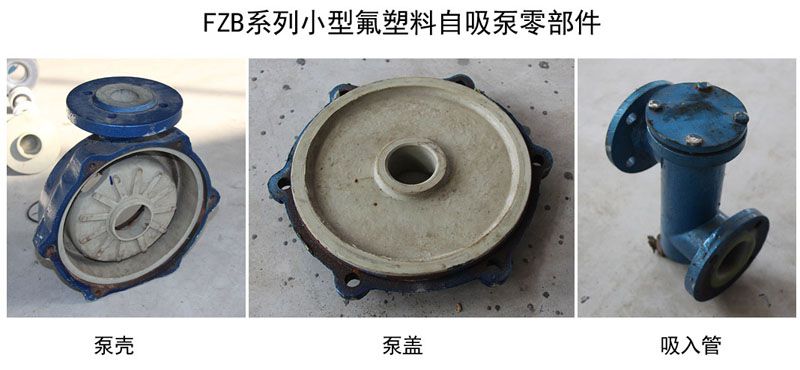

2.5.8、FZB氟塑料自吸泵结构零件简图：

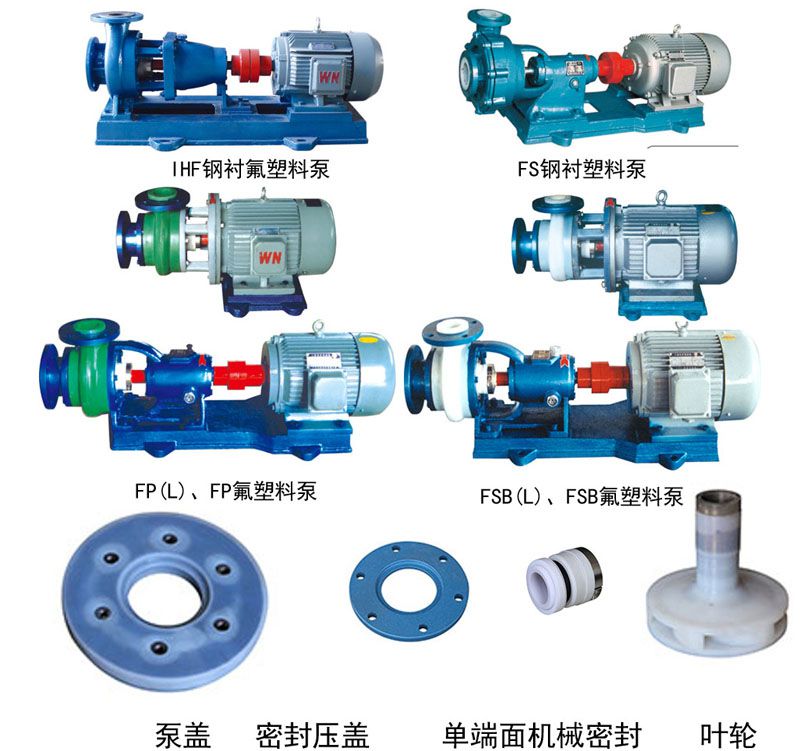

2.5.9、氟塑料离心泵外形及主要零部件展示：

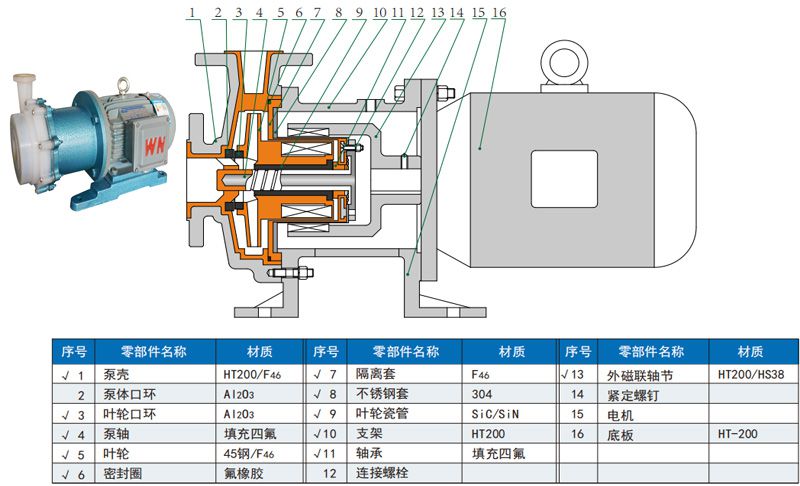

2.5.10、氟塑料磁力泵外形及结构简介：

2.5.10.1、小型全塑结构氟塑料磁力泵图示简介：

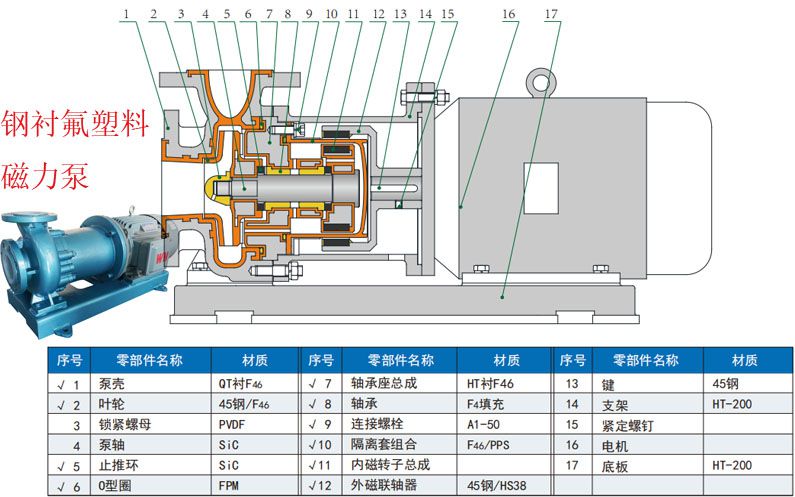

2.5.10.2、钢衬氟塑料磁力泵图示简介：

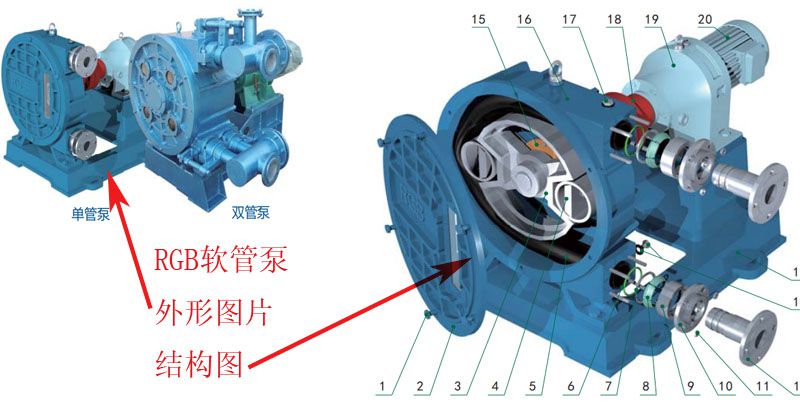

2.5.11、RGB软管泵（脉动泵）：

容积泵结构：输送含固量可达70%，有一定的自吸能力，可配置耐油、耐腐胶管应用广泛

2.5.12、公司其他配套产品：

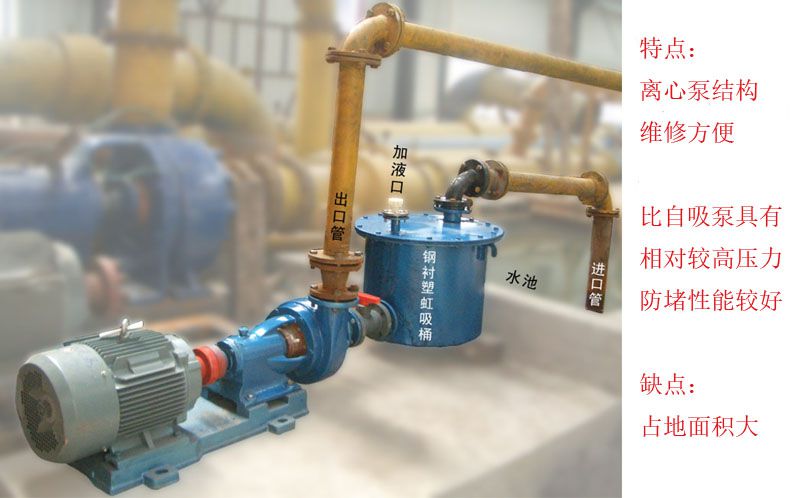

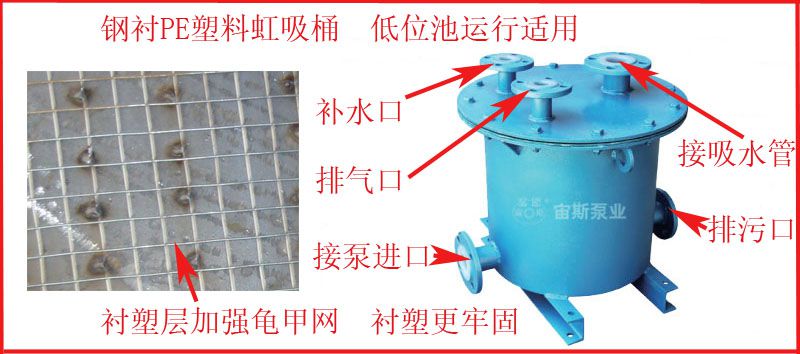

钢衬塑虹吸桶

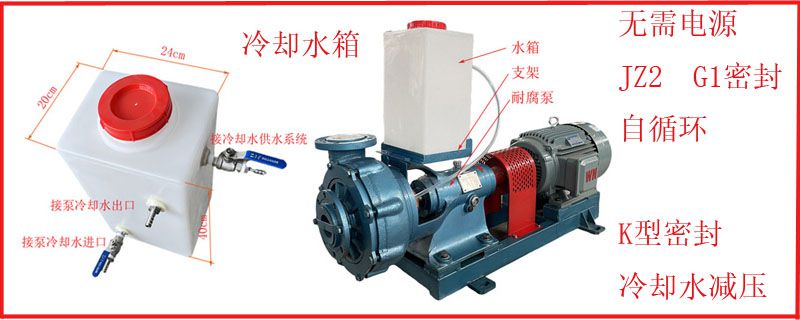

塑料冷却水箱

3、技术交流：

管道配置注意事项：

3.1、管路的设置：

合理按标准规定确定管道：流速、管径、压力标准、材质；（附：管径/流速/流量对照表，点击进入）

阀门选用时应考虑来自阀门的阻力，阀门的形式等因素。

对于含固量大的工况管路有必要设置：过滤器、反冲洗、排空等装置。

进口管：1、管径适当过大造价高，物料易沉淀，自吸泵岗位会导致吸不上液体；

              2、管道过长、弯头多、吸程高、管路过细造成进口阻力增大，泵产生汽蚀，造成泵流量减小、产生噪音振动；

出口管：应考虑到泵出口上升直管的高度对泵运行的影响，同时注意管径、材质选用。

              出口管偏大阻力减小，流量增大，容易产生泵超负荷；出口管偏小阻力增大，造成流量不足；

3.2、物料对泵的影响：

           密度大：电机功率随之增大，需按物料密度合理加大电机功率，扬程按实际扬程配用；

           粘度大：物料流动力差流量扬程减小，需适当加大参数；

           温度高：泵塑料件易变形，密封容易损坏，需选用更适合材料及密封；

          含固量大：泵易磨损需选用耐磨的过流材料及密封形式。

3.3、几种常规的泵液位进口方式：

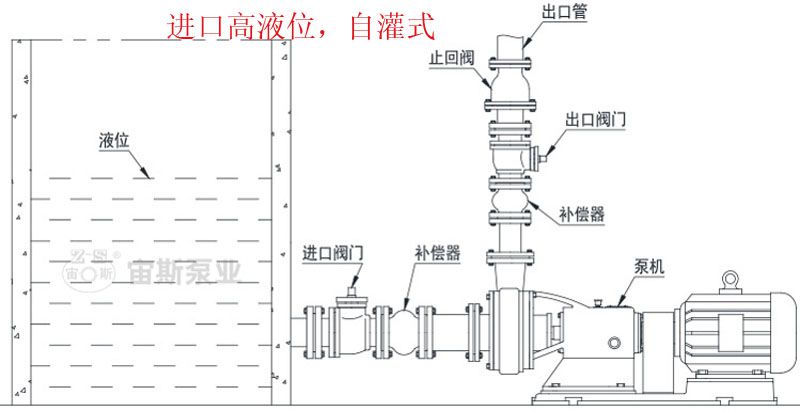

3.3.1：高液位，自灌式：

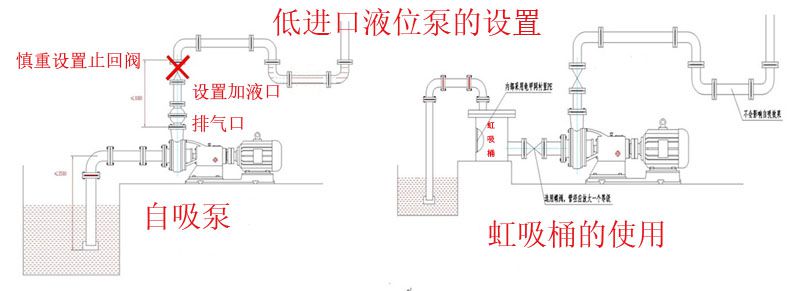

3.3.2：低液位吸上：两种泵对比:    1:占地面积小,效率相对较低,同时应注意出口配置.   2:占地面积大,

效率高,泵应选用机械密封形式.

3.4、开车步骤：
开车前检查：
1、机械检查：泵是否有卡死，检查联轴器是否灵活，泵腔内是否有液体，管路是否存在漏气及堵死，泵的转向是否正确等。
2、冷却水的正确使用：开泵前先打开冷却水开关。

K型密封泵：冷却水不宜过大，在未开机的情况下，看到冷却水稍有流出即可，如在管道上不好控制可配置减压水箱，K型密封泵开车后冷却水出水口可能没有冷却水流出这是正常现象；

机械密封：按使用说明，按要求压力供水，如出现冷却水供水不正常极易造成损坏，如冷却水供水难以保证，也可选用冷却水箱。

3、打开阀门：全开进口阀门，部分开启出口阀门，一般开启阀门的1/3-1/2位置，7.5KW以下的泵一般可以全开。
4、电源的开启：在确认以上步骤都无误后，并确认安全的情况下后开启电源，然后将出口阀门开至工作状态。

3.5、离心泵的安装与故障排除：

离心泵的安装技术要求很严格。首先，离心泵底座要牢固，并尽量缩短吸水管的长度。其次，进水管路应密封可靠。底阀与管道要固定牢固。水源敞开池的，底阀应高于池底0.3--0.5米以上，且加网防止杂物进入泵内。离心泵叶轮转向应与箭头方向保持一致。
离心泵的检查：应注意三点：(1)泵轴应能灵活转动，联轴器对中无偏差，无撞击声；泵轴径向无明显晃动，需加润滑油,但不能太满,太满会引起漏油。
(2)检查进水管有无破损，如有开裂要及时修复。检查各紧固螺栓有无松动，要拧紧松动的螺栓。
(3)离心泵的电机绕组、电缆线绝缘须符合要求，才能使用。
 离心泵的故障排除：(1)离心泵不吸水或不出水，检查电机转向是否与泵铭牌一至,泵腔里是否有液体,进出口是否堵,底阀卡死，滤水部分淤塞；吸水的高度太高或吸水管漏气；以及叶轮流道堵塞、磨损等所致，应分别采取相应办法解决。
(2)离心泵管路漏水或漏气，可能是安装时螺栓没拧紧或时间长了塑料产生变形。
(3)离心泵剧烈震动，可能是联轴器弹性体损坏，轴承损坏，进口堵产生汽蚀，也可能是由转动部件松驰、破裂和管路支架不牢等引起。应视不同情况进行调整。

4、案例分析：

4.1、进口管不正或受外力



4.2、噪音大、振动、轴承损坏（点击进入更多案例详情）                                           3、  进口管路设置不当










4.3、管路问题造成泵机损坏视频资料（视频1）进口管过长

4.5、操作问题造成泵机损坏视频资料(视频2）进口管路堵、易抽空

4.6、更多案例转另页面... ...
