API-PLAN机械密封冲洗方案，是API682离心泵与转子泵的轴封系统( Shaftsealing Systems for Centrifugal and Rotary Pumps)DE美国石油学会炼油厂用重型泵的一种标准。它本身不是机械密封的专门标准,而是为按AP610和API676标准制造的离心泵和转子泵用机械密封制定的标准。制定AP1682标准的目的是:降低与机械密封有关的故障率,提供符合各种规定泄漏量的机械密封。
API682标准简介
适用范围
1. API682标准的适用范围如下(1)温度:-40~260℃(2)压力:0-3.5MFa(3)轴颈:38.1~1143mm若所给定的应用条件不在此范围内,应对该用途的设计作专门的审查。
2.密封结构、型式和用途
所有各种用途的密封要采用集装式结构AP|682的标准型机械密封为以下三种: A型:旋转型内置式多弹簧密封B型:旋转型焊接金属波纹管密封;C型:静止型焊接金属波纹管密封。对于大多数用途,可选用A型标准密封。对于高温情况,可选用C型标准密封。而B型密封可作为其它许多用途可以接受的任选标准密封。
密封原理图解：
PLAN-01冲洗方案：防止外露管的冻结和流体结晶堵塞的危险场合普通密封腔,适用清洁常温流体,用于单端面密封,很少用于双断面密封。冲洗不能直接冲冼密封面,机封冷却不能过度的场合,

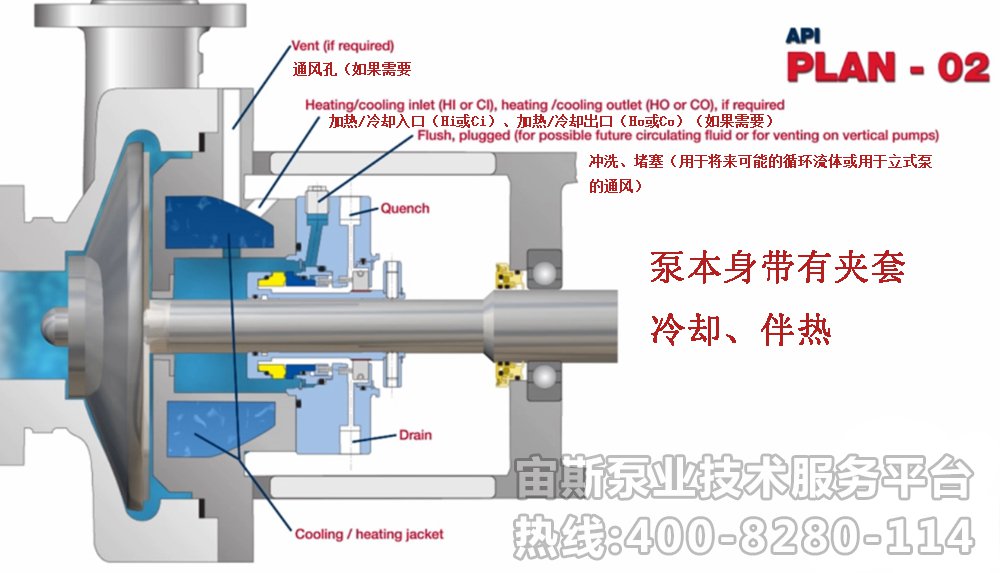

PLAN-02冲洗方案：泵本身带有夹套冷却、伴热无冲洗的封闭密封腔，不需要流体二次循环。适用:常温运转下的大孔开囗密封腔,高温运转下的冷却套密封腔,清洁流体，干式密封的直立顶入式混和器搅拌器,维护流程必须有足够的沸点临界空间,避免汽化在热运转亲件下,密封腔套内可能需要一直有冷却液体。
PLAN-03冲洗方案：有锥形密封室，外部加入冷却水通过锥形孔密封室接口接入冲洗密封，适合含固量高岗位。
注意：冷却水将会在冲洗密封面时进入工作液体。
PLAN-32冲洗方案：有冲洗密封室，外部加入冷却水通过注水孔密封室接口接入冲洗密封，适合含固量高岗位。
宙斯泵业此类型冲洗方式的泵型号有：UHB-JZ1,HFM-I-JZ1,UHB-G5单端面集装式机械密封，耐腐耐磨泵，压滤机专用泵。UHB-JZ2双端面集装式机械密封，工程塑料泵。注意：冷却水将会在冲洗密封面时进入工作液体。
