2014年6月实行的改进密封结构简图

来源:宙斯泵业    作者:zsby    人气:    发布时间:2019-11-15

 2014年6月实行的新改进密封结构简图,是宜兴市宙斯泵业有限公司对HFM系列压滤机专用泵的安装步骤进行的一项示范提示指导正文如下:

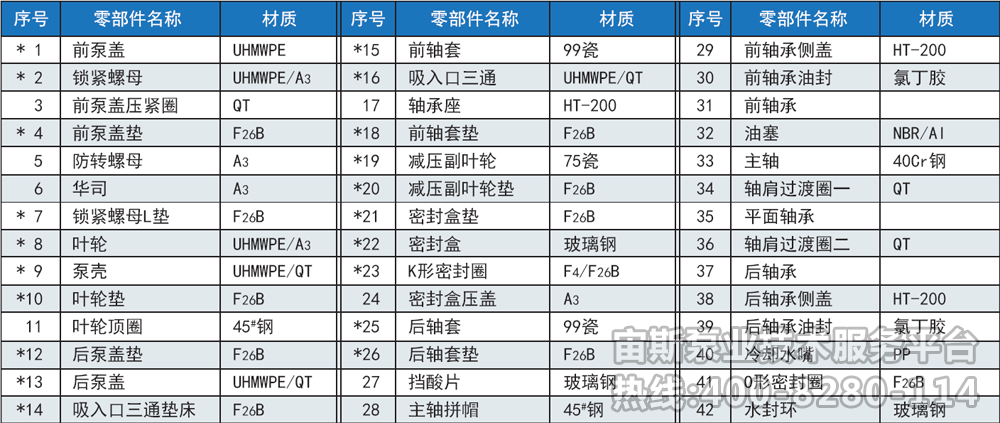

HFM-I压滤机专用泵零件名称
HFM-I压滤机专用泵零件名称

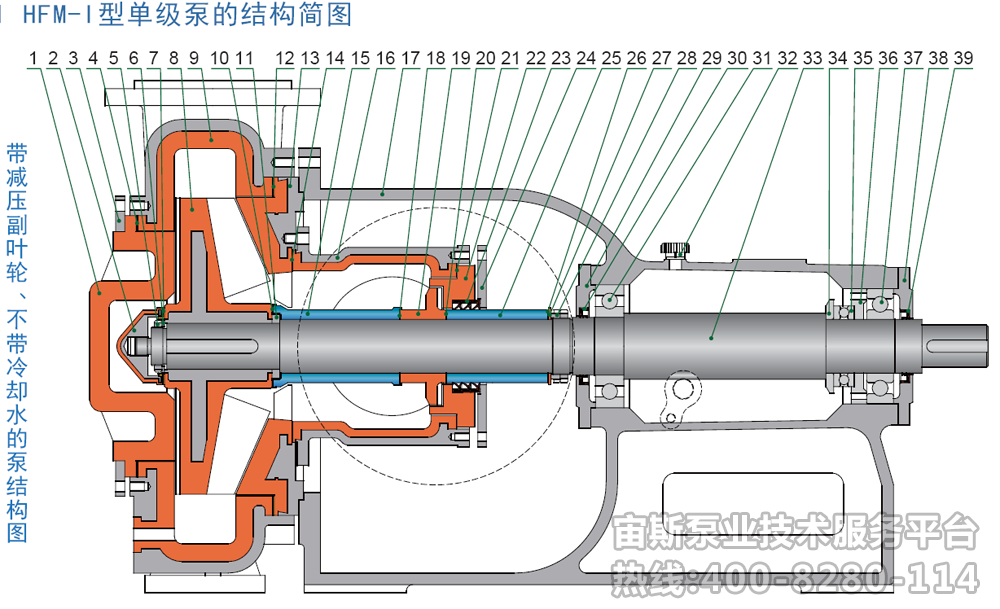

压滤机专用泵结构图
压滤机专用泵结构图

步骤一:在后泵盖(4)上放置三通垫(3),再将三通接管(1)用螺栓(2)和后泵盖(4)连接组合。

步骤二:分别将K型圈12mm(9)、K型圈10mm(8)、水封环(7)、O型(6)、K型圈8mm(5)放入密封盒(10)里,然后将两个冷却水嘴分别拧在密封盒上。

步骤三:将密封盒垫(15)放入三通泵盖组合(16)的三通上,再放入密封组(14)[注:冷却水嘴要放置在三通的两个槽内],然后用螺栓(12)将密封盒压盖(13)与三通联接。[注:此时螺栓不能拧紧否则会影响使用寿命]

步骤四:在主轴上拧上2只主轴拼帽(17),在分别套入挡酸片(18)、轴套垫(19)、后轴套(20),然后将密封三通组合(21)套上使泵盖的凸台处和轴座的凹坑处配合好。

步骤五:首先先在主轴上套入叶轮顶圈(26)和叶轮(28),看叶轮和泵盖之间的间隙,一般在2~3mm左右,间隙太大或太小可更换叶轮顶圈来调节,调好间隙后将叶轮(28)和叶轮顶圈(26)拿下来,再在主轴上分别套入轴套垫(22)、副叶轮(23)、轴套垫(24)、前轴套(25)、叶轮顶圈(26)、叶轮垫(27)、叶轮(28);然后插入键(32)使叶轮(27)和主轴固定,再放上华司(29)拧上防转螺母(30),放上锁紧螺母垫(31)拧上锁紧螺母。

[注:防转螺母和锁紧螺母需用专用工具拧紧,拧紧时需固定主轴防止其专用,一般在联轴器端用铁棒等固定]


步骤六:在泵盖上套入泵盖垫(34),然后用螺栓将泵壳(35)与轴座联接起来,然后在泵壳(35)的一端放上封盖垫(36)、塑料封盖(37)用螺栓(39)将铁封盖(38)和泵壳(35)联接起来,最后需将步骤三中密封压盖处的4颗螺栓拧紧就完成了HFM-I型泵的安装了。

[注:a.在拧紧泵壳的联接螺栓时需将三通转动置三通接管口与地面水平垂直;b.拧紧螺栓后需盘动联轴器,是否能转动,若不能需拆卸下泵壳适当增加泵盖垫;]

叶轮和后泵盖之间的间隙

总装图

:此安装方法为改进型密封的安装方法(本密封同时设置有副叶轮和水冷却),改进后使密封使用寿命有效的得到了提高。
