HFM-I压滤机专用泵密封改进-带水冷却带副叶轮
来源:宙斯泵业 作者:zsby 人气: 发布时间:2020-02-02
宜兴市宙斯泵业有限公司生产的耐腐耐磨系列压滤泵,由于市场覆盖率较大用户的各种要求也较多,为了适应市场不同用户的要求,产品从设计之初就考虑到不同的密封之间的互换性和通用性,现将不同的密封形式更换为“带水冷却带减压副叶轮”的密封所需的不通用备件图片展示如下,供更改密封
时参考。
带水冷却带副叶轮密封结构图

1:序号18、20,21前轴套垫,减压副叶轮垫,密封盒垫;2;序号41,O型密封圈;3;序号42水封环;4;序号27档酸片(密封结构图上未列)

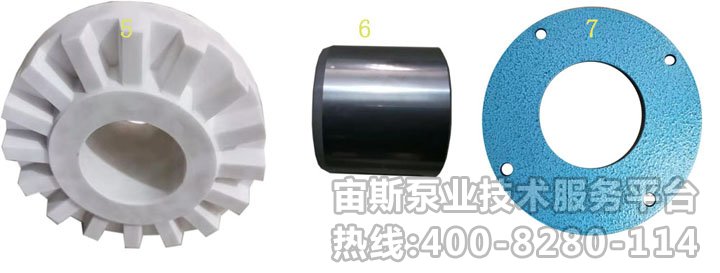

5;序号19减压副叶轮;6;序号25后轴套;7;序号24密封盒压盖



序号22密封盒(此图片上有冷却水进出水嘴,报备件时请注明)

以上为更换所需的报备配件,详细说明书请点击此处
