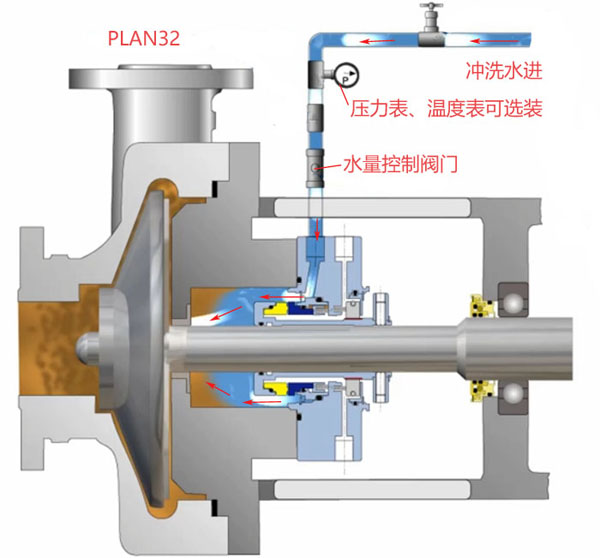

PLAN32密封冲洗方案：

原理：PLAN32方案是从外部无压力引入一种清洁流体，冲洗密封端面的冲洗方式，可以带走密封面颗粒，防气化，防高温，是解决单端面集装密封、K型动力密封最好的冷却方案，冷却流体会进入到泵腔内。

优点：（1）冷却水的进入带走了密封面的颗粒杂质，相当于减小了密封部位的含固体量，密封更耐用；冷却水降低了密封处的温度，降低了              介质温度高、短时间泵空开对密封造成损坏的风险。

缺点：（1）需要现场有合适的冲洗流体，并且消耗量大；

          （2）会稀释或污染泵送物料。

特点：密封水不循环使用，对密封腔体或密封面有冲洗有要求的适用，仅为对密封起降温作用时不考虑选用此冲洗方案或密封形式。

适用泵型号：UHB-JZ1UHB-JZ2(带内冲洗）、UHB-ZK耐腐耐磨泵FSZ-K自吸泵HFM压滤机专用泵

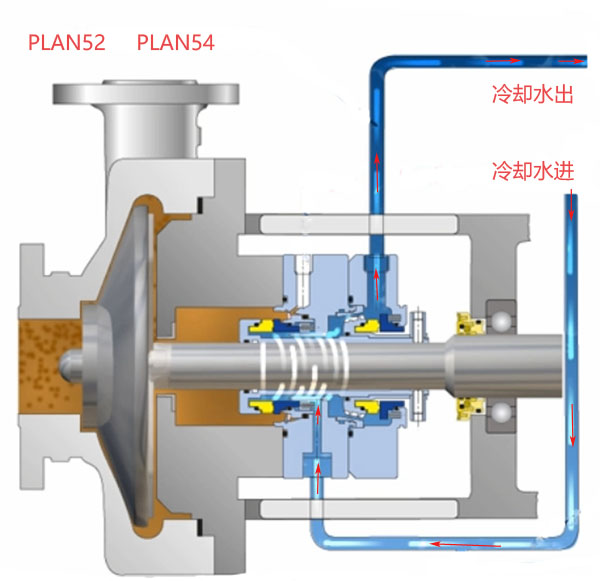

PLAN52密封冲洗方案：

原理：PLAN52方案是外部无压力循环一种清洁流体，通过无压缓冲液系统循环冷却水。冷却流体通过双密封中的泵效环驱动或外冷却系统使冷却水循环，用于冷却、泵二道密封，防止泵腔内有害流体、气体直接进入大气。

优点：（1）通过外冷却系统循环液体，对密封面进行降温保护。当泵腔内出现短时断液、堵塞造成泵腔内升温时，通过冷却系统保护密封；

（2）对密封进行升温保护：输送低温易结晶介质时循环加热的冲洗水对密封处的局部加温，确保密封的正常使用；

（3）通过双密封中的冷却液彻底阻断介质直接进入大气的通道，对不允许漏向大气 不用于重流体,脏流体,易聚合流体进行阻断，溶入到冲洗水中。

缺点：（1）当密封出现微泄漏时物料会进入到冷却水系统，如不允许外漏可选用PLAN54方案；

      （2）当冲洗水供水不正常时易损坏机封。

特点：密封水可循环使用，不内漏，外冷却水压力低于泵腔内压力。

适用泵型号：UHB-ZK-XJ2UHB-ZK-G3UHB-ZK-G4UHB-ZK-JZ2耐腐耐磨泵，HFM-HJ2HFM-JZ2压滤机专用泵

PLAN54密封冲洗方案：

原理：PLAN54方案是外部压力循环冲洗方案清洁流体，除此以外跟PLAN52方案相同

特点：密封水循环使用，水压力高于泵腔内密封处压力，一般0.3MPa的左右的密封水压力，当密封产生微泄漏时，冷却水会往泵腔内泄漏，对于不允许内漏的岗位可选用其他冲洗方案。

适用泵型号：HFM-JZ2压滤机专用泵，UHB-ZK-JZ2耐腐耐磨泵

PLAN52、PLAN54系统适用条件：

用于不允许向大气环境泄漏的介质工况；

用于干净、非聚合介质工况；

低沸点、易汽化的介质工况；

危险品等高危流体介质工况。
