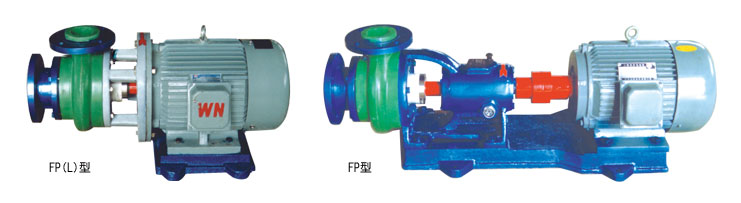

FP系列聚丙烯全塑防腐泵

　　FP聚丙烯泵、FP（L）直连式聚丙烯泵，是由宙斯泵业根据用户需求开发的，一种整体注塑成型的塑料耐腐蚀泵，过流部件介质不接触金属，有较好的防腐性能，采用机械密封，能适用于0~100℃以内的酸碱类腐蚀性清液介质，密封该用碳化硅动静环后，可适用含少量固相物料的介质。
FP系列聚丙烯耐腐蚀泵和其它防腐泵相比较的主要优点有：
1. 水力模型先进，效率高，节能性好。
2. 轻便，体积小。
3. 价格便宜，和其它耐腐蚀泵相比，在一般的腐蚀性介质中使用，有极好的价格性能比。
4. 进出口法兰为钢骨架包塑结构，和其它聚丙烯全塑泵相比有安装强度好，又有防腐性能好的优势。

泵的结构简图

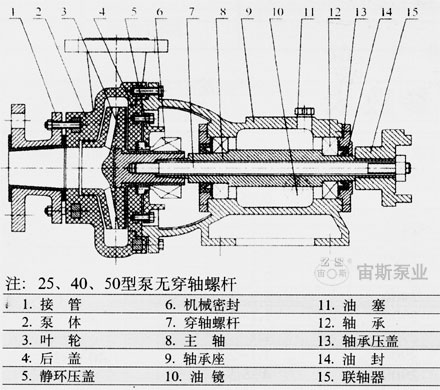

　　FP型泵的结构简图

序号	名称	序号	名称	序号	名称	序号	名称	序号	名称	序号	名称
1	进口接管	4	后盖	7	穿轴螺杆	10	油镜	13	轴承侧盖	16	穿轴螺母
2	泵壳	5	静环压盖	8	主轴	11	油塞	14	轴承油封
3	叶轮	6	机械密封	9	轴承座	12	轴承	15	联轴器

注：25、40、50型泵无穿轴螺杆（50-H除外）

　　FP(L)型泵的结构简图

序号	名称	序号	名称	序号	名称	序号	名称	序号	名称	序号	名称
1	进口接管	3	叶轮	5	支架	7	机械密封	9	电机轴	11	穿轴螺母
2	泵壳	4	后盖	6	静环压盖	8	穿轴螺杆	10	电机

注：25、40、50型泵无穿轴螺杆（50-H除外）

性能参数表

序号	规格型号	流量 (m³/h)	扬程(m)	转速(r/min)	功率(KW)	进口×出口直径 (mm×mm)
1	25FP-3-15	3	15	2900	0.75	25×20
2	25FP-3-18	3	18	2900	0.75
3	25FP-6-15	6	15	2900	1.1
4	25FP-10-10	10	10	2900	1.1
5	40FP-5-23	5	23	2900	2.2	40×32
6	40FP-10-20	10	20	2900	2.2
7	40FP-20-15	20	15	2900	2.2-3
8	40FP-5-20	3	20	2900	1.1-2.2
9	40FP-10-16	10	16	2900	1.1
10	40FP-15-15	15	15	2900	1.1-2.2
11	50FP-10-40	10	40	2900	4-5.5
12	40FP-8-35	8	35	2900	4-5.5
13	40FP-12.5-30	12.5	30	2900	3-4
14	40FP-15-25	15	25	2900	3-4
15	50FP-12.5-25	12.5	25	2900	3-4	50×40
16	50FP-20-20	20	20	2900	3-4
17	50FP-12.5-30	12.5	30	2900	4-5.5
18	50FP-20-30	20	30	2900	4-5.5
19	50FP-25-25	25	25	2900	4-5.5
20	50FP-12.5-20	12.5	20	2900	2.2-3
21	50FP-20-15	20	15	2900	2.2-3
22	65FP-10-35	10	35	2900	5.5-7.5	65×50
23	65FP-25-30	25	30	2900	5.5-7.5
24	65FP-40-20	40	20	2900	5.35-7.5
25	65FP-25-28	25	28	2900	7.5
26	65FP-30-26	30	26	2900	4-5.5
27	65FP-10-30	10	30	2900	4-5.5
28	65FP-20-50	20	50	2900	4-5.5
29	65FP--30-50	30	50	2900	4-5.5
30	65FP-25-45	25	45	2900	7.5
31	65FP-35-40	35	40	2900	11
32	65FP-40-35	40	35	2900	11
33	80FP-25-35	25	35	2900	7.5	80×65
34	80FP-50-30	50	30	2900	7.5
35	80FP-60-22	60	22	2900	7.5-11
36	80FP-70-15	70	15	2900	7.5-11
37	80FP-30-26	30	26	2900	7.5
38	80FP-50-20	50	20	2900	4-5.5
39	80FP-60-15	60	15	2900	5.5-7.5
40	100FP-45-40	45	40	2900	15	100×80
41	100FP-80-35	80	35	2900	15-15.8
42	100FP-100-32	100	32	2900	15-15.8
43	100FP-130-25	130	25	2900	18.5-22
44	100FP-125-120	100	25	2900	15-15.8
45	100FP-100-20	100	20	2900	15
46	100FP-150-20	150	20	2900	18.5-22
47	100FP-60-32	60	32	2900	15

注：如选用时，设计参数点不在此表范围内，可选及相近参数或与本公司联系，可调整叶轮的方法达到要求。

安装尺寸表

　　FP型泵的外形图与安装尺寸表

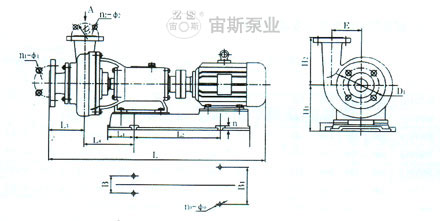

FP型泵的外形图

序号	型号	H1	H2	E	L1	L2	L3	L4	L	B	B1	n	n1-Φ1	n2-Φ2	n0-Φ0	D1	D2
1-4	25FP	162	120	60	90	380	85	90	900	230	230	20	4-Φ14	4-Φ14	4-Φ15	85	85
5-7	40FP	162	140	75	90	380	115	95	980	230	230	20	4-Φ14	4-Φ14	4-Φ15	110	100
8-10	40FP	162	140	75	90	380	115	95	980	230	230	20	4-Φ14	4-Φ14	4-Φ15	110	100
11-14	40FP	162	125	82	125	420	115	100	1050	230	230	20	4-Φ14	4-Φ14	4-Φ15	110	100
15-16	50FP	162	125	82	125	420	115	100	1050	230	230	20	4-Φ14	4-Φ14	4-Φ15	125	100
17-19	50FP	162	125	82	125	420	115	100	1050	230	230	20	4-Φ14	4-Φ14	4-Φ15	125	100
20-21	50FP	162	125	82	125	380	115	100	1050	230	230	20	4-Φ14	4-Φ14	4-Φ15	125	100
22-24	65FP	187	165	0	150	450	125	105	1187	275	275	25	4-Φ18	4-Φ14	4-Φ18	145	125
25-27	65FP	187	165	0	150	450	125	105	1187	275	275	25	4-Φ18	4-Φ14	4-Φ18	145	125
28-30	65FP	187	165	0	150	450	125	105	1180	275	275	25	4-Φ18	4-Φ18	4-Φ18	160	145
31-32	65FP	187	165	0	150	450	125	105	1180	275	275	25	4-Φ18	4-Φ18	4-Φ18	160	145
33-36	80FP	187	165	0	150	450	125	105	1180	275	275	25	4-Φ18	4-Φ18	4-Φ18	160	145
37	80FP	187	165	0	150	450	125	105	1180	275	275	25	4-Φ18	4-Φ18	4-Φ18	160	145
38-39	80FP	187	165	0	150	450	125	105	1180	275	275	25	4-Φ18	4-Φ18	4-Φ18	160	145
40-47	100FP	200	210	0	160	600	65	115	1370	310	310	30	4-Φ18	4-Φ18	4-Φ18	180	160

　　FP(L)型泵的外形图与安装尺寸表

FP(L)型泵的外形图

序号	型号	A	B	H1	H2	E	L1	L2	L3	L	N	n1-Φ1	n2-Φ2	n0-Φ0	D1	D2
1-4	25FP(L)	220	250	130	120	60	85	210	110	460	20	4-Φ14	4-Φ14	4-Φ15	85	85
5-7	40FP(L)	220	250	140	140	75	115	230	110	565	20	4-Φ14	4-Φ14	4-Φ15	110	100
8-10	40FP(L)	220	250	140	140	75	115	230	110	565	20	4-Φ14	4-Φ14	4-Φ15	110	100
11-14	40FP(L)	220	250	140	140	75	115	230	110	565	20	4-Φ14	4-Φ14	4-Φ15	110	100
15-16	50FP(L)	300	350	150	125	82	115	240	145	565	20	4-Φ14	4-Φ14	4-Φ15	125	100
17-19	50FP(L)	300	350	160	125	82	115	240	145	600	20	4-Φ14	4-Φ14	4-Φ15	125	100
20-21	50FP(L)	300	350	160	125	82	115	240	145	600	20	4-Φ14	4-Φ14	4-Φ15	125	100
22-24	65FP(L)	330	370	180	165	0	125	260	180	600	25	4-Φ18	4-Φ14	4-Φ18	145	125
25-27	65FP(L)	330	370	180	165	0	125	260	180	720	25	4-Φ18	4-Φ14	4-Φ18	145	125
28-30	65FP(L)	330	370	180	165	0	125	260	180	720	25	4-Φ18	4-Φ18	4-Φ18	160	145
31-32	65FP(L)	330	370	180	165	0	125	260	180	720	25	4-Φ18	4-Φ18	4-Φ18	160	145
33-36	80FP(L)	330	370	180	165	0	125	260	180	720	25	4-Φ18	4-Φ18	4-Φ18	160	145
37	80FP(L)	330	370	180	165	0	125	260	180	720	25	4-Φ18	4-Φ18	4-Φ18	160	145
38-39	80FP(L)	330	370	180	165	0	125	260	180	720	25	4-Φ18	4-Φ18	4-Φ18	160	145
40-47	100FP(L)	410	460	200	210	0	65	65	320	900	30	4-Φ18	4-Φ18	4-Φ18	180	160
