UHB-FM系列是一种耐腐耐磨衬套式离心泵，该系列泵过流部件采用超高分子量聚乙烯（UHMWPE）制作，其耐腐蚀性能优良、耐磨性能优异（居各种塑料之首）、耐冲击性能强。UHB-FM型耐腐耐磨泵，同时也是一种结构改良型的防腐泵机，其改良之处：一是将泵壳、泵盖等过流部件改进成可拆、可卸、可局部更换或活套件，泵机局部磨损后，将磨损部位局部更换即可，能为用户节省维修成本；二是结构改良后的防腐离心泵泵壳安装压缩量减少3/4，与全塑离心泵相比较，泵机、泵壳压缩变形量与热变形量减少，提高了泵机的机械稳定性和静密封性能；三是结构改良后的泵机、泵壳抗磨损性提升，与衬塑离心泵相比较，泵壳的抗开裂性能也大幅提高，克服了衬塑泵泵壳易开裂的缺点。
该泵显著特点是：既可以输送酸碱清液，也可以输送含固体颗粒的料浆和含各种杂质的污水，尤其在输送含细颗粒的腐蚀性液体和输送氢氟酸、稀硫酸、氟硅酸、磷酸、混酸、电解液、盐酸、浓碱等工况，性能优良，广泛应用于冶炼、硫酸、环保等行业。其耐磨过流部件与外壳体为分体组合式，进一步提升耐磨性能的同时又降低了后续维护成本。
二、技术性能
② 有色金属冶炼业： 铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液、腐蚀性矿浆。
③ 化工及其它企业： 各种硫酸、盐酸、碱性、油类的清液或料浆岗位。
④ 氯碱业： 盐酸、液碱、电解液等。
⑤ 水处理业： 纯水、高纯水、污水（皮革污水、电镀污水、电子污水、造纸污水、纺织污水、 食品污水、生活污水、制药业污水等等） 。
⑥ 钢铁企业： 酸洗系统的硫酸、盐酸岗位、带杂质的污水。
⑦ 湿式脱硫循环泵： 能同时适用碱性、酸性、腐蚀性岗位。
⑧ 煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。
⑨ 锂电、新能源、化纤、纺织印染等行业浆体的输送。

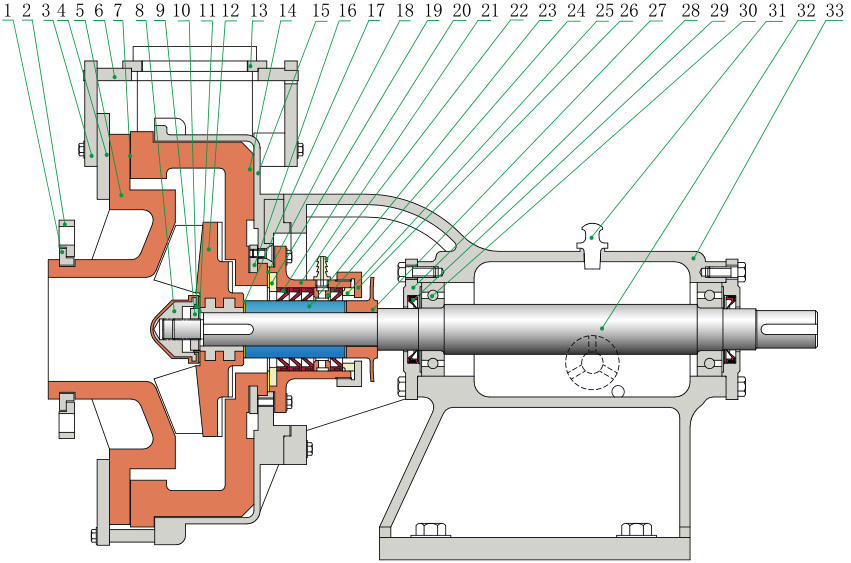

5.1 不带副叶轮泵的结构简图(带冷却水K型动力密封)
| 序号 | 零部件名称 | 材质 |
序号 |
零部件名称 | 材质 | 序号 | 零部件名称 | 材质 | |
| 1 | 进口哈夫 | Q235 | √12 | 叶轮 | UHMWPE/A3 | √23 | 轴套 | 氮化硅陶瓷 | |
| 2 | 进口法兰 | 13 | 出口哈夫 |
Q235 |
√24 | 水封环 | 玻璃钢 | ||
| 3 | 出口定位板 | Q235 | √14 | 内衬泵壳 | UHMWPE | √25 | 顶圈 | PP | |
| 4 | 泵盖压紧圈 | FPM | 15 | 外泵壳 | Q235 | √26 | 密封盒盖 | 玻璃钢 | |
| √5 | 泵盖 | UHMWPE | 16 | 密封盒定位圈 | 75瓷 | √27 | 挡酸片 | 玻璃钢 | |
| 6 | 出口法兰 |
A3 |
√17 | 叶轮垫 | F26B | 28 | 轴承侧盖 | HT-200 | |
| √ 7 | 泵盖垫 | 氯丁胶 | √18 | 密封盒垫 | F26B | √29 | 轴承油封 | 氯丁胶 | |
| √ 8 | 锁紧螺母 | UHMWPE/A3 | √19 | 密封盒垫 | F26B | 30 | 轴承 | ||
| √ 9 | 防转螺母 | A3 | √20 | K形密封圈 | F4/F26B | 31 | 油塞 | ||
| √ 10 | 锁紧螺母L垫 | F26B | √21 | 密封盒 | 玻璃钢 | 32 | 主轴 | 40Cr钢 | |
| √11 | 华司 | A3 | 22 | 冷却水嘴 | PP | 33 | 轴承座 | HT-200 | |
注：序号前带有“√ ”标志的为易损件，供用户采购备件参考。
5.2 ：带副叶轮泵的结构简图(带冷却水K型动力密封)
| 序号 | 零部件名称 | 材质 |
序号 |
零部件名称 | 材质 | 序号 | 零部件名称 | 材质 | |
| 1 | 进口哈夫 | 13 | 叶轮调节圈 | A3 | 25 | 密封盒盖 | 玻璃钢 | ||
| √ 2 | O形密封圈 | F26B | √14 | 泵壳 | UHMWPE /QT | 26 | 挡酸片 | 玻璃钢 | |
| 3 | 泵盖板 | √15 | 副叶轮 | UHMWPE/A3 | √27 | 轴承 | 氮化硅陶瓷 | ||
| √ 4 | 泵盖 | UHMWPE | √16 | 密封盒垫 | F26B | √28 | 轴承垫 | F26B | |
| √5 | 泵盖垫 | F26B | 17 | 密封盒垫块 | UHMWPE | 29 | 主轴拼帽 | A3 | |
| √6 | 锁紧螺母 | UHMWPE/A3 | 18 | 密封盒压盖 | QT | 30 | 轴承侧盖 | HT-200 | |
| √ 7 | 防转螺母 | A3 | √19 | 副叶轮垫 | F26B | 31 | 轴承油封 | 氯丁胶 | |
| √ 8 | 止退圈 | A3 | √20 | 密封盒 | 玻璃钢 | 32 | 轴承 | ||
| 9 | 华司 | A3 | √21 | K形密封圈 | F4/F26B | 33 | 油塞 | ||
| √ 10 | 锁紧螺母L垫 | F26B | 22 | 冷却水嘴 | PP | 34 | 主轴 | 40Cr钢 | |
| √11 | 主叶轮 | UHMWPE/A3 | 23 | 水封环 | 玻璃钢 | 35 | 轴承座 | HT-200 | |
| √ 12 | 主叶轮垫 | F26B | √24 | O形密封圈 | F26B | ||||

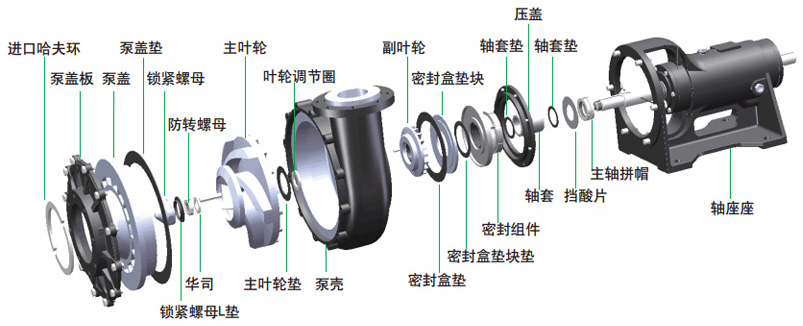

5.3 立体结构示意图

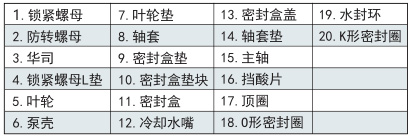

6.1
XJ系列集装式机械密封的特点是通过至少一组动、静环密封端面，通过补偿机构弹簧的弹力配合，使密封面贴合组成相对的滑动摩擦副，从而达到防止泄漏的效果。从密封结构分类有：单端面（XJ1)、双端面(XJ2)两种密封形式；密封材料上分类可以根据工况的不同，配置不同的过流材质主要过流部件材料有：动、静环SSic、Sic；轴套等过流部件钢衬F46、O型圈、垫床氟橡胶；其他配套件材料可分别选用非金属陶瓷、PPS等或2205、2507、904、钛材等金属材料。由于结构形式和材料的优化配置，满足了不同化工介质、不同含固量介质的使用要求。
同时由于该密封选用F46氟塑料作为主要的过流部位材料，可以完全避免金属件接触或污染介质，从密封材料的选用上部份取代了贵金属的使用，使该密封更具有对物料成分安全无污染，性价比高的特点也是设计、开发、使用的亮点所在。
XJ1单端面集装式机械密封适用于含固量在20%以下的泵使用。注意：调试点启动及运行前泵腔内必须充满液体！
XJ2双端面集装式机械密封有着使用寿命长、运行稳定、安装维修方便等优点，其外冲洗系统提供润滑、冷却的作用，延长了密封的使用寿命。技术参数：冷却水压力≤0.03MPa，温度-20～90℃，含固量≤20%。注意：禁止密封腔内无水情况运行！泵运行前，外冲洗水必须同时接通且为洁净水。
6.3 K型动力密封结构简图及简介
| 6.3.1不带冷却水K型动力密封局部图 | 6.3.2带冷却水K型动力密封局部图 |
|
|
|
工作原理：该密封主要由副叶轮(或副叶片)与停车密封(K形密封圈)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。K形密封圈的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮 （或副叶片)停止旋转，密封腔由负压转为正压，停车密封开始工作，K形密封圈的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长密封圈的使用寿命。该密封的密封圈采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质（带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05MPa以内)。
6.4 JZ1单端面集装式机械密封结构简图及简介
JZ1单端面集装式机械密封，集装外壳基材为不锈钢，适用于含固量在25%以下的泵使用。密封原理同G5，密封常用主体材料有：不锈钢904L、316L、双相不锈钢2205、钛合金等材料。
冷却水要求:1、加冲洗水冲洗洁净水或自来水水压力为0.3MPa，水量为30-120L/h,冲洗水全部进入泵腔，无冷却水出口，密封使用寿命长。注意：运行或调试正反转启动前必须先接通冷却水，否则密封将会损坏！2、含固量少于10%时也可不加冷却水使用，使用时直接堵掉冷却水入口即可。注意：若密封不设置内冲洗水，则调试点启动及运行前泵腔内必须充满液体！

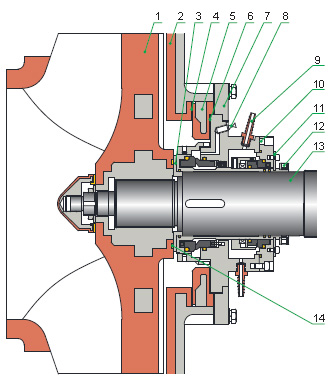

6.5 JZ2双端面集装式机械密封结构简图及简介
| 1、叶轮 | 2、后泵盖 | 3、密封挡环 | 4、机封垫块垫 | 5、机封垫块 |
| 6、机封垫 | 7、机封压盖 | 8、内冲洗水嘴 | 9、外冲洗水嘴 | 10、机封组合 |
| 11、定位板 | 12、固定环 | 13、主轴 | 14、叶轮垫圈 |
技术参数：压力0～0.6MPa，温度-20～90℃，含固量≤20%，主体材质可以选择双相不锈钢或316L等材料，动静环材质为无压烧结碳化硅。适用于输送含固体颗粒物的浆液，特别是石灰浆液、泥浆液、煤渣液、矿渣液、废酸、污水等。
使用注意：禁止密封腔内无水情况运行！泵运行前，内、外冲洗水必须同时接通且为洁净水。外冲洗水自流通过即可，水压约为0.05MPa，流量约为30-120L/h；内冲洗水压大于0.3MPa即可,流量约为50-150L/h。停用时必须先关泵，再关冲洗水，内冲洗水的阀门也需关闭（防止浆液倒流）。

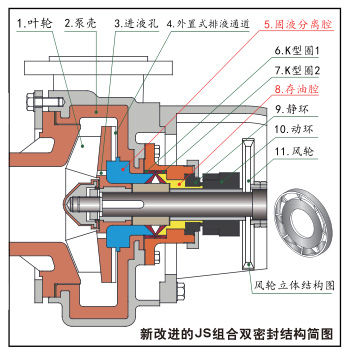

6.6 JS组合双密封结构简图及简介
JS1型风冷密封各部件的功能介绍:
1、固液分离腔（5）功能为三：一是存液，使密封部位有足够的存液，不会产生干磨；二是固液分离腔里旋转的液体把浓浆中的固体分离排出，留下相对清液冷却、润滑橡胶密封圈；三是封闭局部液体，有利于产生密封部位的负压场。
2、外置式排液通道（4）设置在叶轮的幅板上，叶轮转动时，产生离心力，进而抽吸固液分离腔中的渣浆，把含固量高的渣浆抽排出固液分离腔（5），同时使固液分离腔中的液体处于负压状态，进而保护唇形橡胶圈的使用安全。
3、进液孔（3）设在叶轮幅板上，呈轴向设置，其功能主要是把泵吸入口的浆体引入固液分离腔，为固液分离腔补液。
4、第一个K型橡胶密封圈（6）功能为挡砂，不让固液分离腔中的砂粒进入带动静环的机封部（9）。
5、第二个K型橡胶密封圈（7）为反装式结构，功能为密封存油腔（8）中的油脂，不让存液腔中的油脂流失。
6、存油腔（8）设置于机封（9）与K形密封圈之间，功能有二：一是存油，润滑机封的动静环；二是导热，把轴套上的热能传递给机封的动环（10）部，进而散发出去。
7、带动静环的机封（9）+（10）设在K形密封圈的后侧，功能为密封空气，使泵机外部的空气不进入泵腔中。
8、风轮（11）设在主轴上，随主轴转动，功能为生风，吹散密封部位各部件的热量。
整体工作原理 :
泵起动后，叶轮（1）旋转带动固液分离腔中的液体旋转，流体旋转产生离心力，把固液分离腔（5）中的固液分离，固体靠近外侧的抽吸孔（4）部，相对的清液靠近内侧的橡胶密封圈部，补液孔（3）为固液分离腔补液，保证固液分离腔液体充盈。设置于叶轮幅板上的径向抽吸孔（4）在叶轮转动时，产生的吸力把固液分离腔中的碴浆排出，并使固液分离腔中形成负压流体区，进而使得K形密封圈不带压运行，保证了密封圈的使用安全性。K形密封圈（1）挡住了泵腔中的浆体，使浆体不能进入机封（9）部（因为浆体呈负压状态）。第二只密封圈（2）封住存油腔中的油脂（8），不进入泵腔中。机封（10）则起到密封空气，使外部空气不进入泵机内部。风轮（11）产生的风，冷却机封的各部件。
在原JS型技术中，密封部位降压的方法是通过叶轮幅板上封闭式的抽吸孔来完成，而封闭的抽吸孔在浆液浓度较高的情况下极易堵塞，密封部位压力和浆液浓度过高，密封易升温、磨损从而降低密封的使用寿命。为了解决上述在浆液浓度较高情况下的不足，通过把原封闭的抽吸孔改造成外置式排液通道+浆液循环通道+进液孔的组合，保证了在浓浆工况下密封部位的负压和浓浆较为顺畅的排出的同时又使密封部位有充足的液体。经多种岗位测试，JS型耐腐耐磨离心泵在浓浆岗位的使用寿命有较为明显的提升。
在JS型风冷密封的组件与各自的功能组合中，各组件有各自的功能，各种功能又相互关联、相互作用、相互依存，形成了一个动态的密封生态整体。使这种组合机封，不外接冷却水也能正常地密封泵机，功能与优势有别于其它密封。体现了这种机封的特质，也形成了JS型风冷密封的差异化优势，达到了技术创新的目的，我们希也望这个创新能回报更多的客户。
★ 该系列泵禁止在泵腔内无液的状态下长时间运转，否则会损毁泵内部件。
★ 出液阀门全关闭的情况下，开闷泵不得超过五分钟，否则泵内液体升温会造成泵机损坏。

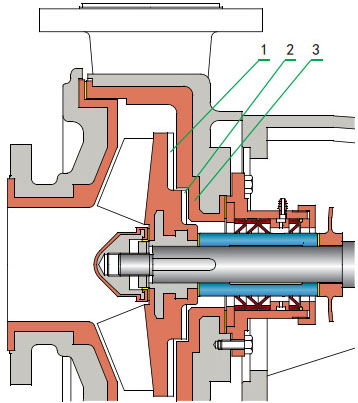

7.1 B型改进型泵结构简介及适用岗位（右下图）

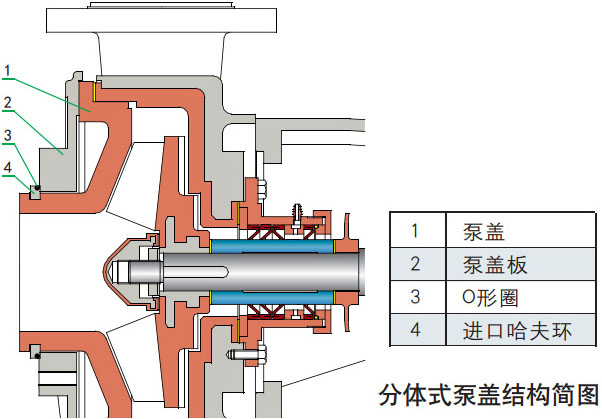

7.2 分体式泵盖结构简介及适用范围（下图）
改进结构简介：泵盖部分由原来的一体式改进为分体式（见上图），即金属磨损较小的盖板与磨损较大的塑料内衬分离，解决了由于一体式泵盖内衬损坏而需整体更换的问题，从而降低了使用成本。同时，在容易磨损的关键部位，镶嵌适用的高耐磨材料（如陶瓷、不锈钢合金、碳化硅等），可用于各种复杂工况。 主要适用岗位：该泵适用于磨蚀性严重的岗位，如锌、铜、锰、镍等湿法冶炼的高温浸出工段的循环泵、压滤泵等，也适用其它工业部门的其它工况。

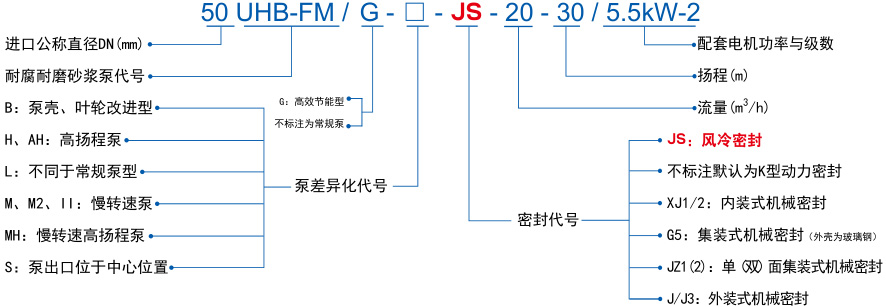

| 规格 |
进口× |
额定转速 2900r/min | 额定转速 1450r/min | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
范围 |
配备 电机 |
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
扬程 m |
配备电机 | ||
| 32UHB-FM |
32 × 25 |
3 ~ 12 |
10 ~ 25 |
32UHB-FM-3-13 | 3 | 13 | 1.1kW -2 |
1.5 ~ 8 |
2.5 ~ 6 |
32UHB-FM-1.5-3 | 1.5 | 3 | 0.75kW-4 |
| 32UHB-FM-3-18 | 3 | 18 | 1.1kW-2 | 32UHB-FM-1.5-4.5 | 1.5 | 4.5 | 0.75kW-4 | ||||||
| 32UHB-FM-5-12 | 5 | 12 | 1.1kW-2 | 32UHB-FM-2.5-3 | 2.5 | 3 | 0.75kW-4 | ||||||
| 32UHB-FM-5-15 | 5 | 15 | 1.1kW-2 | 32UHB-FM-2.5-4 | 2.5 | 4 | 0.75kW-4 | ||||||
| 32UHB-FM-5-20 | 5 | 20 | 1.5kW-2 | 32UHB-FM-2.5-5 | 2.5 | 5 | 0.75kW-4 | ||||||
| 32UHB-FM-5-25 | 5 | 25 | 2.2kW-2 | 32UHB-FM-2.5-6 | 2.5 | 6 | 0.75kW-4 | ||||||
| 32UHB-FM-7-10 | 7 | 10 | 1.1kW-2 | 32UHB-FM-3.5-2.5 | 3.5 | 2.5 | 0.75kW-4 | ||||||
| 32UHB-FM-8-12 | 8 | 12 | 1.1kW-2 | 32UHB-FM-4-3 | 4 | 3 | 0.75kW-4 | ||||||
| 32UHB-FM-8-18 | 8 | 18 | 1.5kW-2 | 32UHB-FM-4-4.5 | 4 | 4.5 | 0.75kW-4 | ||||||
| 32UHB-FM-8-23 | 8 | 23 | 2.2kW-2 | 32UHB-FM-4-5.5 | 4 | 5.5 | 0.75kW-4 | ||||||
| 32UHB-FM-10-15 | 10 | 15 | 1.5kW-2 | 32UHB-FM-5-3.5 | 5 | 3.5 | 0.75kW-4 | ||||||
| 32UHB-FM-10-20 | 10 | 20 | 2.2kW-2 | 32UHB-FM-5-5 | 5 | 5 | 0.75kW-4 | ||||||
| 32UHB-FM-12-16 | 12 | 16 | 2.2kW-2 | 32UHB-FM-6-4 | 6 | 4 | 0.75kW-4 | ||||||
| 40UHB-FM | 40 × 32 | 5 ~ 20 | 10 ~ 34 | 40UHB-FM-10-18 | 10 | 18 | 2.2kW-2 |
2.5 ~ 10 |
2.5 ~ 8.5 |
40UHB-FM-5-4.5 | 5 | 4.5 | 0.75kW-4 |
| 40UHB-FM-10-25 | 10 | 25 | 3kW-2 | 40UHB-FM-5-6 | 5 | 6 | 0.75kW-4 | ||||||
| 40UHB-FM-10-30 | 10 | 30 | 3kW-2 | 40UHB-FM-5-7.5 | 5 | 7.5 | 0.75kW-4 | ||||||
| 40UHB-FM-15-15 | 15 | 15 | 2.2kW-2 | 40UHB-FM-7.5-3.5 | 7.5 | 3.5 | 0.75kW-4 | ||||||
| 40UHB-FM-15-20 | 15 | 20 | 3kW-2 | 40UHB-FM-7.5-5 | 7.5 | 5 | 0.75kW-4 | ||||||
| 40UHB-FM-15-25 | 15 | 25 | 4kW-2 | 40UHB-FM-7.5-6 | 7.5 | 6 | 0.75kW-4 | ||||||
| 40UHB-FM-18-20 | 18 | 20 | 3kW-2 | 40UHB-FM-9-5 | 9 | 5 | 0.75kW-4 | ||||||
| 40UHB-FM-20-10 | 20 | 10 | 3kW-2 | 40UHB-FM-10-2.5 | 10 | 2.5 | 0.75kW-4 | ||||||
| 50UHB-FM | 50 × 40 | 5 ~ 30 | 10 ~ 43 | 50UHB-FM-10-35 | 10 | 35 | 4kW-2 |
2.5 ~ 15 |
2.5 ~ 10.5 |
50UHB-FM-5-8.5 | 5 | 8.5 | 0.75kW-4 |
| 50UHB-FM-12-40 | 12 | 40 | 5.5kW-2 | 50UHB-FM-6-10 | 6 | 10 | 0.75kW-4 | ||||||
| 50UHB-FM-15-24 | 15 | 24 | 4kW-2 | 50UHB-FM-7.5-6 | 7.5 | 6 | 0.75kW-4 | ||||||
| 50UHB-FM-15-32 | 15 | 32 | 5.5kW-2 | 50UHB-FM-7.5-8 | 7.5 | 8 | 1.1kW-4 | ||||||
| 50UHB-FM-15-43 | 15 | 43 | 7.5kW-2 | 50UHB-FM-7.5-10.5 | 7.5 | 10.5 | 1.1kW-4 | ||||||
| 50UHB-FM-20-15 | 20 | 15 | 3kW-2 | 50UHB-FM-10-3.5 | 10 | 3.5 | 1.1kW-4 | ||||||
| 50UHB-FM-20-20 | 20 | 20 | 4kW-2 | 50UHB-FM-10-5 | 10 | 5 | 1.1kW-4 | ||||||
| 50UHB-FM-20-30 | 20 | 30 | 5.5kW-2 | 50UHB-FM-10-7.5 | 10 | 7.5 | 1.1kW-4 | ||||||
| 50UHB-FM-25-15 | 25 | 15 | 4kW-2 | 50UHB-FM-12.5-3.5 | 12.5 | 3.5 | 1.1kW-4 | ||||||
| 50UHB-FM-25-28 | 25 | 28 | 5.5kW-2 | 50UHB-FM-12.5-7 | 12.5 | 7 | 1.1kW-4 | ||||||
| 50UHB-FM-30-15 | 30 | 15 | 5.5kW-2 | 50UHB-FM-15-3.5 | 15 | 3.5 | 1.1kW-4 | ||||||
| 65UHB-FM | 65 × 50 | 20 ~ 40 | 15 ~ 36 | 65UHB-FM-25-35 | 25 | 35 | 7.5kW-2 |
10 ~ 20 |
3.5 ~ 9 |
65UHB-FM-12.5-8.5 | 12.5 | 8.5 | 1.5kW-4 |
| 65UHB-FM-30-20 | 30 | 20 | 5.5kW-2 | 65UHB-FM-15-5 | 15 | 5 | 1.1kW-4 | ||||||
| 65UHB-FM-30-25 | 30 | 25 | 7.5kW-2 | 65UHB-FM-15-6 | 15 | 6 | 1.1kW-4 | ||||||
| 65UHB-FM-30-32 | 30 | 32 | 7.5kW-2 | 65UHB-FM-15-8 | 15 | 8 | 1.5kW-4 | ||||||
| 65UHB-FM-35-20 | 35 | 20 | 5.5kW-2 | 65UHB-FM-17.5-5 | 17.5 | 5 | 1.1kW-4 | ||||||
| 65UHB-FM-35-25 | 35 | 25 | 7.5kW-2 | 65UHB-FM-17.5-6 | 17.5 | 6 | 1.5kW-4 | ||||||
| 65UHB-FM-40-15 | 40 | 15 | 5.5kW-2 | 65UHB-FM-20-3.5 | 20 | 3.5 | 1.1kW-4 | ||||||
| 65UHB-FM-40-20 | 40 | 20 | 7.5kW-2 | 65UHB-FM-20-5 | 20 | 5 | 1.5kW-4 | ||||||
| 65UHB-FM-H | 65 × 50 | 5 ~ 36 | 35 ~ 58 | 65UHB-FM-H-10-40 | 10 | 40 | 5.5kW-2 |
2.5 ~ 18 |
8.5 ~ 14.5 |
65UHB-FM-H-5-10 | 5 | 10 | 1.1kW-4 |
| 65UHB-FM-H-10-50 | 10 | 50 | 7.5kW-2 | 65UHB-FM-H-5-12.5 | 5 | 12.5 | 1.1kW-4 | ||||||
| 65UHB-FM-H-10-55 | 10 | 55 | 11kW-2 | 65UHB-FM-H-5-13.5 | 5 | 13.5 | 1.1kW-4 | ||||||
| 65UHB-FM-H-15-45 | 15 | 45 | 7.5kW-2 | 65UHB-FM-H-7.5-11 | 7.5 | 11 | 1.1kW-4 | ||||||
| 65UHB-FM-H-20-50 | 20 | 50 | 11kW-2 | 65UHB-FM-H-10-12.5 | 10 | 12.5 | 1.5kW-4 | ||||||
| 65UHB-FM-H-25-45 | 25 | 45 | 11kW-2 | 65UHB-FM-H-12.5-11 | 12.5 | 11 | 2.2kW-4 | ||||||
| 65UHB-FM-H-25-55 | 25 | 55 | 15kW-2 | 65UHB-FM-H-12.5-13.5 | 12.5 | 13.5 | 2.2kW-4 | ||||||
| 65UHB-FM-H-30-40 | 30 | 40 | 11kW-2 | 65UHB-FM-H-15-10 | 15 | 10 | 2.2kW-4 | ||||||
| 65UHB-FM-H-30-50 | 30 | 50 | 15kW-2 | 65UHB-FM-H-15-12.5 | 15 | 12.5 | 2.2kW-4 | ||||||
| 65UHB-FM-H-35-45 | 35 | 45 | 15kW-2 | 65UHB-FM-H-17.5-11 | 17.5 | 11 | 2.2kW-4 | ||||||
| 80UHB-FM | 80 × 65 | 20 ~ 60 | 10 ~ 60 | 80UHB-FM-35-20 | 35 | 20 | 7.5kW-2 |
10 ~ 30 |
2.5 ~ 15 |
80UHB-FM-17.5-5 | 17.5 | 5 | 1.1kW-4 |
| 80UHB-FM-35-30 | 35 | 30 | 11kW-2 | 80UHB-FM-17.5-7.5 | 17.5 | 7.5 | 1.5kW-4 | ||||||
| 80UHB-FM-35-40 | 35 | 40 | 11kW-2 | 80UHB-FM-17.5-10 | 17.5 | 10 | 2.2kW-4 | ||||||
| 80UHB-FM-35-50 | 35 | 50 | 15kW-2 | 80UHB-FM-17.5-12.5 | 17.5 | 12.5 | 2.2kW-4 | ||||||
| 80UHB-FM-40-20 | 40 | 20 | 7.5kW-2 | 80UHB-FM-20-5 | 20 | 5 | 1.5kW-4 | ||||||
| 80UHB-FM-40-30 | 40 | 30 | 11kW-2 | 80UHB-FM-20-7.5 | 20 | 7.5 | 1.5kW-4 | ||||||
| 80UHB-FM-40-40 | 40 | 40 | 15kW-2 | 80UHB-FM-20-10 | 20 | 10 | 2.2kW-4 | ||||||
| 80UHB-FM-40-50 | 40 | 50 | 15kW-2 | 80UHB-FM-20-12.5 | 20 | 12.5 | 3kW-4 | ||||||
| 80UHB-FM-45-18 | 45 | 18 | 7.5kW-2 | 80UHB-FM-22.5-4.5 | 22.5 | 4.5 | 1.1kW-4 | ||||||
| 规格 |
进口× |
额定转速 2900r/min | 额定转速 1450r/min | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
范围 |
配备 电机 |
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
扬程 m |
配备电机 | ||
| 80UHB-FM | 80 × 65 | 20 ~ 60 | 10 ~ 60 | 80UHB-FM-45-35 | 45 | 35 | 11kW-2 | 10 ~ 30 | 2.5 ~ 15 | 80UHB-FM-22.5-8.5 | 22.5 | 8.5 | 2.2kW-4 |
| 80UHB-FM-45-50 | 45 | 50 | 15kW-2 | 80UHB-FM-22.5-12.5 | 22.5 | 12.5 | 3kW-4 | ||||||
| 80UHB-FM-45-60 | 45 | 60 | 22kW-2 | 80UHB-FM-22.5-15 | 22.5 | 15 | 3kW-4 | ||||||
| 80UHB-FM-50-15 | 50 | 15 | 7.5kW-2 | 80UHB-FM-25-3.5 | 25 | 3.5 | 1.1kW-4 | ||||||
| 80UHB-FM-50-30 | 50 | 30 | 11kW-2 | 80UHB-FM-25-7.5 | 25 | 7.5 | 2.2kW-4 | ||||||
| 80UHB-FM-50-40 | 50 | 40 | 15kW-2 | 80UHB-FM-25-10 | 25 | 10 | 3kW-4 | ||||||
| 80UHB-FM-50-45 | 50 | 45 | 18.5kW-2 | 80UHB-FM-25-11 | 25 | 11 | 3kW-4 | ||||||
| 80UHB-FM-55-40 | 55 | 40 | 18.5kW-2 | 80UHB-FM-27.5-10 | 27.5 | 10 | 3kW-4 | ||||||
| 100UHB-FM | 100 × 80 | 50 ~ 145 | 10 ~ 60 | 100UHB-FM-50-50 | 50 | 50 | 18.5kW-2 | 25 ~ 72.5 | 2.5 ~ 15 | 100UHB-FM-25-12.5 | 25 | 12.5 | 3kW-4 |
| 100UHB-FM-50-58 | 50 | 58 | 22kW-2 | 100UHB-FM-25-14.5 | 25 | 14.5 | 3kW-4 | ||||||
| 100UHB-FM-60-30 | 60 | 30 | 15kW-2 | 100UHB-FM-30-7.5 | 30 | 7.5 | 2.2kW-4 | ||||||
| 100UHB-FM-60-40 | 60 | 40 | 18.5kW-2 | 100UHB-FM-30-10 | 30 | 10 | 3kW-4 | ||||||
| 100UHB-FM-60-50 | 60 | 50 | 22kW-2 | 100UHB-FM-30-12.5 | 30 | 12.5 | 4kW-4 | ||||||
| 100UHB-FM-70-30 | 70 | 30 | 18.5kW-2 | 100UHB-FM-35-7.5 | 35 | 7.5 | 3kW-4 | ||||||
| 100UHB-FM-70-40 | 70 | 40 | 22kW-2 | 100UHB-FM-35-10 | 35 | 10 | 3kW-4 | ||||||
| 100UHB-FM-70-45 | 70 | 45 | 30kW-2 | 100UHB-FM-35-11 | 35 | 11 | 4kW-4 | ||||||
| 100UHB-FM-80-15 | 80 | 15 | 11kW-2 | 100UHB-FM-40-3.5 | 40 | 3.5 | 2.2kW-4 | ||||||
| 100UHB-FM-80-25 | 80 | 25 | 15kW-2 | 100UHB-FM-40-6 | 40 | 6 | 2.2kW-4 | ||||||
| 100UHB-FM-80-30 | 80 | 30 | 18.5kW-2 | 100UHB-FM-40-7.5 | 40 | 7.5 | 3kW-4 | ||||||
| 100UHB-FM-80-40 | 80 | 40 | 22kW-2 | 100UHB-FM-40-10 | 40 | 10 | 4kW-4 | ||||||
| 100UHB-FM-80-50 | 80 | 50 | 30kW-2 | 100UHB-FM-40-12.5 | 40 | 12.5 | 4kW-4 | ||||||
| 100UHB-FM-100-20 | 100 | 20 | 15kW-2 | 100UHB-FM-50-5 | 50 | 5 | 2.2kW-4 | ||||||
| 100UHB-FM-100-25 | 100 | 25 | 18.5kW-2 | 100UHB-FM-50-6 | 50 | 6 | 3kW-4 | ||||||
| 100UHB-FM-100-30 | 100 | 30 | 22kW-2 | 100UHB-FM-50-7.5 | 50 | 7.5 | 3kW-4 | ||||||
| 100UHB-FM-100-40 | 100 | 40 | 30kW-2 | 100UHB-FM-50-10 | 50 | 10 | 4kW-4 | ||||||
| 100UHB-FM-100-50 | 100 | 50 | 37kW-2 | 100UHB-FM-50-12.5 | 50 | 12.5 | 5.5kW-4 | ||||||
| 100UHB-FM-120-15 | 120 | 15 | 18.5kW-2 | 100UHB-FM-60-3.5 | 60 | 3.5 | 3kW-4 | ||||||
| 100UHB-FM-120-25 | 120 | 25 | 22kW-2 | 100UHB-FM-60-6 | 60 | 6 | 4kW-4 | ||||||
| 100UHB-FM-120-35 | 120 | 35 | 30kW-2 | 100UHB-FM-60-8.5 | 60 | 8.5 | 5.5kW-4 | ||||||
| 100UHB-FM-140-10 | 140 | 10 | 18.5kW-2 | 100UHB-FM-70-2.5 | 70 | 2.5 | 2.2kW-4 | ||||||
| 100UHB-FM-140-15 | 140 | 15 | 22kW-2 | 100UHB-FM-70-3.5 | 70 | 3.5 | 3kW-4 | ||||||
| 100UHB-FM-140-28 | 140 | 28 | 30kW-2 | 100UHB-FM-70-7 | 70 | 7 | 5.5kW-4 | ||||||
| 100UHB-FM-145-28 | 145 | 28 | 37kW-2 | 100UHB-FM-72.5-7 | 72.5 | 7 | 5.5kW-4 | ||||||
| 100UHB-FM-AH | 100 × 80 | 30 ~ 100 | 50 ~ 80 | 100UHB-FM-AH-40-70 | 40 | 70 | 22kW-2 | 15 ~ 50 | 12.5 ~ 20 | 100UHB-FM-AH-20-17.5 | 20 | 17.5 | 4kW-4 |
| 100UHB-FM-AH-50-70 | 50 | 70 | 30kW-2 | 100UHB-FM-AH-25-17.5 | 25 | 17.5 | 4kW-4 | ||||||
| 100UHB-FM-AH-60-65 | 60 | 65 | 30kW-2 | 100UHB-FM-AH-30-16 | 30 | 16 | 4kW-4 | ||||||
| 100UHB-FM-AH-70-60 | 70 | 60 | 37kW-2 | 100UHB-FM-AH-35-15 | 35 | 15 | 5.5kW-4 | ||||||
| 100UHB-FM-AH-80-55 | 80 | 55 | 30kW-2 | 100UHB-FM-AH-40-13.5 | 40 | 13.5 | 5.5kW-4 | ||||||
| 100UHB-FM-AH-80-60 | 80 | 60 | 37kW-2 | 100UHB-FM-AH-40-15 | 40 | 15 | 5.5kW-4 | ||||||
| 125UHB-FM | 125 × 100 | 90 ~ 170 | 15 ~ 52 | 125UHB-FM-100-40 | 100 | 40 | 30kW-2 | 45 ~ 85 | 3.5 ~ 13 | 125UHB-FM-50-10 | 50 | 10 | 4kW-4 |
| 125UHB-FM-100-50 | 100 | 50 | 37kW-2 | 125UHB-FM-50-12.5 | 50 | 12.5 | 5.5kW-4 | ||||||
| 125UHB-FM-120-25 | 120 | 25 | 22kW-2 | 125UHB-FM-60-6 | 60 | 6 | 4kW-4 | ||||||
| 125UHB-FM-120-35 | 120 | 35 | 30kW-2 | 125UHB-FM-60-8.5 | 60 | 8.5 | 4kW-4 | ||||||
| 125UHB-FM-120-40 | 120 | 40 | 37kW-2 | 125UHB-FM-60-10 | 60 | 10 | 5.5kW-4 | ||||||
| 125UHB-FM-140-20 | 140 | 20 | 22kW-2 | 125UHB-FM-70-5 | 70 | 5 | 4kW-4 | ||||||
| 125UHB-FM-140-25 | 140 | 25 | 30kW-2 | 125UHB-FM-70-6 | 70 | 6 | 4kW-4 | ||||||
| 125UHB-FM-140-35 | 140 | 35 | 37kW-2 | 125UHB-FM-70-8.5 | 70 | 8.5 | 5.5kW-4 | ||||||
| 规格 |
进口 |
额定转速 1450r/min | 额定转速 980r/min | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
范围 |
配备 电机 |
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
扬程 m |
配备电机 | ||
| 65UHB-FM-M2 | 65×50 | 10~40 | 15~35 | 65UHB-FM-M2-10-30 | 10 | 30 | 3kW-4 | 6.5~27 | 6.5~16 | 65UHB-FM-M2-6.5-13.5 | 6.5 | 13.5 | 2.2kW-6 |
| 65UHB-FM-M2-15-15 | 15 | 15 | 3kW-4 | 65UHB-FM-M2-10-6.5 | 10 | 6.5 | 2.2kW-6 | ||||||
| 65UHB-FM-M2-20-20 | 20 | 20 | 4kW-4 | 65UHB-FM-M2-13.5-9 | 13.5 | 9 | 2.2kW-6 | ||||||
| 65UHB-FM-M2-20-30 | 20 | 30 | 5.5kW-4 | 65UHB-FM-M2-13.5-13.5 | 13.5 | 13.5 | 3kW-6 | ||||||
| 65UHB-FM-M2-30-20 | 30 | 20 | 5.5kW-4 | 65UHB-FM-M2-20-9 | 20 | 9 | 3kW-6 | ||||||
| 65UHB-FM-M2-30-30 | 30 | 30 | 7.5kW-4 | 65UHB-FM-M2-20-13.5 | 20 | 13.5 | 3kW-6 | ||||||
| 65UHB-FM-M2-35-15 | 35 | 15 | 5.5kW-4 | 65UHB-FM-M2-23.5-6.5 | 23.5 | 6.5 | 2.2kW-6 | ||||||
| 65UHB-FM-M2-35-25 | 35 | 25 | 7.5kW-4 | 65UHB-FM-M2-23.5-11 | 23.5 | 11 | 3kW-6 | ||||||
| 65UHB-FM-M2-40-20 | 40 | 20 | 7.5kW-4 | 65UHB-FM-M2-27-9 | 27 | 9 | 3kW-6 | ||||||
| 65UHB-FM-MH | 65×50 | 10~30 | 35~40 | 65UHB-FM-MH-10-40 | 10 | 40 | 4kW-4 | 6.5~20 | 16~18 | 65UHB-FM-MH-6.5-18 | 6.5 | 18 | 2.2kW-6 |
| 65UHB-FM-MH-20-35 | 20 | 35 | 5.5kW-4 | 65UHB-FM-MH-13.5-16 | 13.5 | 16 | 3kW-6 | ||||||
| 65UHB-FM-MH-20-40 | 20 | 40 | 7.5kW-4 | 65UHB-FM-MH-13.5-18 | 13.5 | 18 | 3kW-6 | ||||||
| 65UHB-FM-MH-30-35 | 30 | 35 | 7.5kW-4 | 65UHB-FM-MH-20-16 | 20 | 16 | 4kW-6 | ||||||
| 65UHB-FM-MH-30-40 | 30 | 40 | 11kW-4 | 65UHB-FM-MH-20-18 | 20 | 18 | 4kW-6 | ||||||
| 80UHB-FM-II | 80×65 | 28~60 | 24~36 | 80UHB-FM-II-30-35 | 30 | 35 | 7.5kW-4 | 18.5~40 | 10.5~16 | 80UHB-FM-II-20-16 | 20 | 16 | 3kW-6 |
| 80UHB-FM-II-40-30 | 40 | 30 | 11kW-4 | 80UHB-FM-II-27-13.5 | 27 | 13.5 | 4kW-6 | ||||||
| 80UHB-FM-II-40-35 | 40 | 35 | 11kW-4 | 80UHB-FM-II-27-16 | 27 | 16 | 4kW-6 | ||||||
| 80UHB-FM-II-45-32 | 45 | 32 | 11kW-4 | 80UHB-FM-II-30-14.5 | 30 | 14.5 | 4kW-6 | ||||||
| 80UHB-FM-II-50-30 | 50 | 30 | 11kW-4 | 80UHB-FM-II-33.5-13.5 | 33.5 | 13.5 | 4kW-6 | ||||||
| 80UHB-FM-M | 80× 65 | 20~ 60 | 40~ 60 | 80UHB-FM-M-20-50 | 20 | 50 | 11kW-4 | 13.5~ 40.5 | 18~ 27 | 80UHB-FM-M-13.5-22.5 | 13.5 | 22.5 | 4kW-6 |
| 80UHB-FM-M-30-50 | 30 | 50 | 15kW-4 | 80UHB-FM-M-20-22.5 | 20 | 22.5 | 5.5kW-6 | ||||||
| 80UHB-FM-M-30-60 | 30 | 60 | 18.5kW-4 | 80UHB-FM-M-20-27 | 20 | 27 | 7.5kW-6 | ||||||
| 80UHB-FM-M-40-40 | 40 | 40 | 15kW-4 | 80UHB-FM-M-27-18 | 27 | 18 | 5.5kW-6 | ||||||
| 80UHB-FM-M-40-50 | 40 | 50 | 18.5kW-4 | 80UHB-FM-M-27-22.5 | 27 | 22.5 | 7.5kW-6 | ||||||
| 80UHB-FM-M-40-60 | 40 | 60 | 22kW-4 | 80UHB-FM-M-27-27 | 27 | 27 | 7.5kW-6 | ||||||
| 80UHB-FM-M-50-56 | 50 | 56 | 30kW-4 | 80UHB-FM-M-33.5-25.5 | 33.5 | 25.5 | 11kW-6 | ||||||
| 80UHB-FM-M-60-55 | 60 | 55 | 30kW-4 | 80UHB-FM-M-40.5-25 | 40.5 | 25 | 11kW-6 | ||||||
| 100UHB-FM-II | 100× 80 | 55~ 125 | 20~ 36 | 100UHB-FM-II-60-35 | 60 | 35 | 15kW-4 | 37~ 84 | 9~ 16 | 100UHB-FM-II-40.5-16 | 40.5 | 16 | 5.5kW-6 |
| 100UHB-FM-II-70-30 | 70 | 30 | 15kW-4 | 100UHB-FM-II-47-13.5 | 47 | 13.5 | 5.5kW-6 | ||||||
| 100UHB-FM-II-70-35 | 70 | 35 | 18.5kW-4 | 100UHB-FM-II-47-16 | 47 | 16 | 7.5kW-6 | ||||||
| 100UHB-FM-II-80-30 | 80 | 30 | 18.5kW-4 | 100UHB-FM-II-54-13.5 | 54 | 13.5 | 5.5kW-6 | ||||||
| 100UHB-FM-II-80-35 | 80 | 35 | 22kW-4 | 100UHB-FM-II-54-16 | 54 | 16 | 7.5kW-6 | ||||||
| 100UHB-FM-II-100-30 | 100 | 30 | 22kW-4 | 100UHB-FM-II-67.5-13.5 | 67.5 | 13.5 | 7.5kW-6 | ||||||
| 100UHB-FM-M | 100× 80 | 50~ 120 | 40~ 70 | 100UHB-FM-M-50-70 | 50 | 70 | 30kW-4 | 33.5~ 81 | 18~ 32 | 100UHB-FM-M-33.5-32 | 33.5 | 32 | 11kW-6 |
| 100UHB-FM-M-60-65 | 60 | 65 | 30kW-4 | 100UHB-FM-M-40.5-29.5 | 40.5 | 29.5 | 11kW-6 | ||||||
| 100UHB-FM-M-80-40 | 80 | 40 | 22kW-4 | 100UHB-FM-M-54-18 | 54 | 18 | 7.5kW-6 | ||||||
| 100UHB-FM-M-80-50 | 80 | 50 | 30kW-4 | 100UHB-FM-M-54-22.5 | 54 | 22.5 | 11kW-6 | ||||||
| 100UHB-FM-M-80-60 | 80 | 60 | 37kW-4 | 100UHB-FM-M-54-27 | 54 | 27 | 11kW-6 | ||||||
| 100UHB-FM-M-100-40 | 100 | 40 | 30kW-4 | 100UHB-FM-M-67.5-18 | 67.5 | 18 | 11kW-6 | ||||||
| 100UHB-FM-M-100-50 | 100 | 50 | 37kW-4 | 100UHB-FM-M-67.5-22.5 | 67.5 | 22.5 | 15kW-6 | ||||||
| 100UHB-FM-M-100-60 | 100 | 60 | 45kW-4 | 100UHB-FM-M-67.5-27 | 67.5 | 27 | 15kW-6 | ||||||
| 100UHB-FM-M-120-50 | 120 | 50 | 45kW-4 | 100UHB-FM-M-81-22.5 | 81 | 22.5 | 15kW-6 | ||||||
| 规格 |
进口× |
额定转速 1450r/min | 额定转速 980r/min | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
范围 |
配备 电机 |
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
扬程 m |
配备电机 | ||
| 125UHB-FM-II | 125 × 100 | 75 ~ 145 | 22 ~ 40 | 125UHB-FM-II-80-35 | 80 | 35 | 18.5kW-4 | 50.5 ~ 98 | 10 ~ 18 | 125UHB-FM-II-54-16 | 54 | 16 | 11kW-6 |
| 125UHB-FM-II-90-33 | 90 | 33 | 22kW-4 | 125UHB-FM-II-60-15 | 60 | 15 | 11kW-6 | ||||||
| 125UHB-FM-II-90-38 | 90 | 38 | 22kW-4 | 125UHB-FM-II-60-17 | 60 | 17 | 11kW-6 | ||||||
| 125UHB-FM-II-100-30 | 100 | 30 | 22kW-4 | 125UHB-FM-II-67.5-13.5 | 67.5 | 13.5 | 11kW-6 | ||||||
| 125UHB-FM-II-110-36 | 110 | 36 | 30kW-4 | 125UHB-FM-II-74-16 | 74 | 16 | 11kW-6 | ||||||
| 125UHB-FM-II-120-28 | 120 | 28 | 22kW-4 | 125UHB-FM-II-80-13 | 80 | 13 | 11W-6 | ||||||
| 125UHB-FM-II-120-33 | 120 | 33 | 30kW-4 | 125UHB-FM-II-80-15 | 80 | 15 | 11kW-6 | ||||||
| 125UHB-FM-II-140-25 | 140 | 25 | 30kw -4 | 125UHB-FM-II-95-11.5 | 95 | 11.5 | 11kW-6 | ||||||
| 125UHB-FM-II-140-30 | 140 | 30 | 30kW-4 | 125UHB-FM-II-95-14 | 95 | 14 | 15kW-6 | ||||||
| 125UHB-FM-M | 125 × 100 | 95 ~ 180 | 36 ~ 60 | 125UHB-FM-M-100-50 | 100 | 50 | 37kW-4 | 64 ~ 121 | 16 ~ 27 | 125UHB-FM-M-67.5-22.5 | 67.5 | 22.5 | 11kW-6 |
| 125UHB-FM-M-100-60 | 100 | 60 | 45kW-4 | 125UHB-FM-M-67.5-27 | 67.5 | 27 | 15kW-6 | ||||||
| 125UHB-FM-M-120-50 | 120 | 50 | 45kW-4 | 125UHB-FM-M-81-22.5 | 81 | 22.5 | 15kW-6 | ||||||
| 125UHB-FM-M-120-60 | 120 | 60 | 55kW-4 | 125UHB-FM-M-81-27 | 81 | 27 | 15kW-6 | ||||||
| 125UHB-FM-M-140-40 | 140 | 40 | 37kW-4 | 125UHB-FM-M-94.5-18 | 94.5 | 18 | 15kW-6 | ||||||
| 125UHB-FM-M-140-50 | 140 | 50 | 45kW-4 | 125UHB-FM-M-94.5-22.5 | 94.5 | 22.5 | 15kW-6 | ||||||
| 125UHB-FM-M-160-40 | 160 | 40 | 45kW-4 | 125UHB-FM-M-108-18 | 108 | 18 | 15kW-6 | ||||||
| 125UHB-FM-M-160-50 | 160 | 50 | 55kW-4 | 125UHB-FM-M-108-22.5 | 108 | 22.5 | 18.5kW-6 | ||||||
| 125UHB-FM-M-180-40 | 180 | 40 | 55kW-4 | 125UHB-FM-M-121-18 | 121 | 18 | 15W-6 | ||||||
| 150UHB-FM | 150 × 125 | 110 ~ 290 | 20 ~ 40 | 150UHB-FM-120-26 | 120 | 26 | 18.5kW-4 | 74~ 196 | 9 ~ 18 | 150UHB-FM-80-11.5 | 80 | 11.5 | 7.5kW-6 |
| 150UHB-FM-120-35 | 120 | 35 | 30kW-4 | 150UHB-FM-80-16 | 80 | 16 | 11kW-6 | ||||||
| 150UHB-FM-130-30 | 130 | 30 | 22kW-4 | 150UHB-FM-87.5-13.5 | 87.5 | 13.5 | 11kW-6 | ||||||
| 150UHB-FM-130-38 | 130 | 38 | 30kW-4 | 150UHB-FM-87.5-17 | 87.5 | 17 | 11kW-6 | ||||||
| 150UHB-FM-135-24 | 135 | 24 | 22kW-4 | 150UHB-FM-90-10.5 | 90 | 10.5 | 7.5kW-6 | ||||||
| 150UHB-FM-135-32 | 135 | 32 | 30kW-4 | 150UHB-FM-90-14.5 | 90 | 14.5 | 11kW-6 | ||||||
| 150UHB-FM-150-28 | 150 | 28 | 30kW-4 | 150UHB-FM-100-12.5 | 100 | 12.5 | 11kW-6 | ||||||
| 150UHB-FM-150-36 | 150 | 36 | 30kW-4 | 150UHB-FM-100-16 | 100 | 16 | 11kW-6 | ||||||
| 150UHB-FM-155-22 | 155 | 22 | 22kW-4 | 150UHB-FM-104-10 | 104 | 10 | 7.5kW-6 | ||||||
| 150UHB-FM-155-29 | 155 | 29 | 30kW-4 | 150UHB-FM-104-13 | 104 | 13 | 11kW-6 | ||||||
| 150UHB-FM-165-33 | 165 | 33 | 30kW-4 | 150UHB-FM-111-15 | 111 | 15 | 11kW-6 | ||||||
| 150UHB-FM-175-25 | 175 | 25 | 30kW-4 | 150UHB-FM-118-11 | 118 | 11 | 11kW-6 | ||||||
| 150UHB-FM-200-26 | 200 | 26 | 30kW-4 | 150UHB-FM-135-11.5 | 135 | 11.5 | 11kW-6 | ||||||
| 150UHB-FM-200-35 | 200 | 35 | 45kW-4 | 150UHB-FM-135-16 | 135 | 16 | 15kW-6 | ||||||
| 150UHB-FM-210-39 | 210 | 39 | 45kW-4 | 150UHB-FM-142-17.5 | 142 | 17.5 | 18.5kW-6 | ||||||
| 150UHB-FM-220-30 | 220 | 30 | 37kW-4 | 150UHB-FM-150-13.5 | 150 | 13.5 | 15kW-6 | ||||||
| 150UHB-FM-230-24 | 230 | 24 | 30kW-4 | 150UHB-FM-155-10.5 | 155 | 10.5 | 15kW-6 | ||||||
| 150UHB-FM-230-32 | 230 | 32 | 45kW-4 | 150UHB-FM-155-14.5 | 155 | 14.5 | 15kW-6 | ||||||
| 150UHB-FM-250-28 | 250 | 28 | 37kW-4 | 150UHB-FM-170-12.5 | 170 | 12.5 | 15kW-6 | ||||||
| 150UHB-FM-250-30 | 250 | 30 | 45kW-4 | 150UHB-FM-170-13.5 | 170 | 13.5 | 18.5kW-6 | ||||||
| 150UHB-FM-250-36 | 250 | 36 | 55kW-4 | 150UHB-FM-170-16 | 170 | 16 | 18.5kW-6 | ||||||
| 150UHB-FM-265-21 | 265 | 21 | 37kW-4 | 150UHB-FM-180-9.5 | 180 | 9.5 | 15kW-6 | ||||||
| 150UHB-FM-280-33 | 280 | 33 | 55kW-4 | 150UHB-FM-190-15 | 190 | 15 | 18.5kW-6 | ||||||
| 150UHB-FM-285-25 | 285 | 25 | 37kW-4 | 150UHB-FM-192-11 | 192 | 11 | 15kW-6 | ||||||
| 150UHB-FM-AH | 150 × 125 | 150 ~ 230 | 52 ~ 65 | 150UHB-FM-AH-160-59 | 160 | 59 | 55kW-4 | 101 ~ 155 | 23.5 ~ 29.5 | 150UHB-FM-AH-105-26.5 | 105 | 26.5 | 18.5kW-6 |
| 150UHB-FM-AH-175-63 | 175 | 63 | 75kW-4 | 150UHB-FM-AH-120-28.5 | 120 | 28.5 | 22kW-6 | ||||||
| 150UHB-FM-AH-180-56 | 180 | 56 | 55kW-4 | 150UHB-FM-AH-121-25.5 | 121 | 25.5 | 22kW-6 | ||||||
| 150UHB-FM-AH-195-54 | 195 | 54 | 75kW-4 | 150UHB-FM-AH-131-24.5 | 131 | 24.5 | 22kW-6 | ||||||
| 150UHB-FM-AH-200-60 | 200 | 60 | 75kW-4 | 150UHB-FM-AH-135-27 | 135 | 27 | 22kW-6 | ||||||
| 150UHB-FM-AH-215-57 | 215 | 57 | 75kW-4 | 150UHB-FM-AH-145-26 | 145 | 26 | 30kW-6 | ||||||
| 200UHB-FM | 200 × 150 | 260 ~ 410 | 15 ~ 40 | 200UHB-FM-280-20 | 280 | 20 | 37kW-4 | 175 ~ 277 | 6.5 ~ 18 | 200UHB-FM-190-9 | 190 | 9 | 15kW-6 |
| 200UHB-FM-290-27 | 290 | 27 | 45kW-4 | 200UHB-FM-195-12 | 195 | 12 | 18.5kW-6 | ||||||
| 200UHB-FM-290-34 | 290 | 34 | 55kW-4 | 200UHB-FM-195-15.5 | 195 | 15.5 | 22kW-6 | ||||||
| 200UHB-FM-300-22 | 300 | 22 | 37kW-4 | 200UHB-FM-200-10 | 200 | 10 | 15kW-6 | ||||||
| 200UHB-FM-310-30 | 310 | 30 | 55kW-4 | 200UHB-FM-209-13.5 | 209 | 13.5 | 18.5kW-6 | ||||||
| 200UHB-FM-310-38 | 310 | 38 | 75kW-4 | 200UHB-FM-209-17 | 209 | 17 | 30kW-6 | ||||||
| 200UHB-FM-330-18 | 330 | 18 | 30kW-4 | 200UHB-FM-223-8 | 223 | 8 | 15kW-6 | ||||||
| 200UHB-FM-330-25 | 330 | 25 | 45kW-4 | 200UHB-FM-223-11 | 223 | 11 | 18.5kW-6 | ||||||
| 200UHB-FM-330-32 | 330 | 32 | 55kW-4 | 200UHB-FM-223-14.5 | 223 | 14.5 | 22kW-6 | ||||||
| 200UHB-FM-350-20 | 350 | 20 | 37kW-4 | 200UHB-FM-236-9 | 236 | 9 | 15kW-6 | ||||||
| 200UHB-FM-350-28 | 350 | 28 | 55kW-4 | 200UHB-FM-236-12.5 | 236 | 12.5 | 18.5kW-6 | ||||||
| 200UHB-FM-350-36 | 350 | 36 | 75kW-4 | 200UHB-FM-236-16 | 236 | 16 | 30kW-6 | ||||||
| 200UHB-FM-370-30 | 370 | 30 | 75kW-4 | 200UHB-FM-250-13.5 | 250 | 13.5 | 22kW-6 | ||||||
| 200UHB-FM-375-23 | 375 | 23 | 45kW-4 | 200UHB-FM-253-10.5 | 253 | 10.5 | 18.5kW-6 | ||||||
| 200UHB-FM-380-16 | 380 | 16 | 37kW-4 | 200UHB-FM-256-7 | 256 | 7 | 15kW-6 | ||||||
| 200UHB-FM-380-25.5 | 380 | 25.5 | 55kW-4 | 200UHB-FM-256-11.5 | 256 | 11.5 | 22kW-6 | ||||||
| 200UHB-FM-385-34 | 385 | 34 | 75kW-4 | 200UHB-FM-260-15.5 | 260 | 15.5 | 30kW-6 | ||||||
| 200UHB-FM-400-18 | 400 | 18 | 45kW-4 | 200UHB-FM-270-8 | 270 | 8 | 15kW-6 | ||||||
| 规格 |
进口× |
额定转速 1450r/min | 额定转速 980r/min | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
范围 |
配备 电机 |
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
扬程 m |
配备电机 | ||
| 200UHB-FM-AH | 200 × 150 | 270 ~ 420 | 48 ~ 67 | 200UHB-FM-AH-290-58 | 290 | 58 | 90kW-4 | 182 ~ 283 | 21.5 ~ 30.5 | 200UHB-FM-AH-195-26 | 195 | 26 | 37kW-6 |
| 200UHB-FM-AH-300-65 | 300 | 65 | 110kW-4 | 200UHB-FM-AH-200-29.5 | 200 | 29.5 | 37kW-6 | ||||||
| 200UHB-FM-AH-320-55 | 320 | 55 | 110kW-4 | 200UHB-FM-AH-216-25 | 216 | 25 | 37kW-6 | ||||||
| 200UHB-FM-AH-350-60 | 350 | 60 | 110kW-4 | 200UHB-FM-AH-236-27 | 236 | 27 | 45kW-6 | ||||||
| 200UHB-FM-AH-360-50 | 360 | 50 | 110kW-4 | 200UHB-FM-AH-245-22.5 | 245 | 22.5 | 37kW-6 | ||||||
| 200UHB-FM-AH-400-53 | 400 | 53 | 110kW-4 | 200UHB-FM-AH-270-24 | 270 | 24 | 45kW-6 | ||||||
| 250UHB-FM-L | 250 × 200 | 380 ~ 500 | 18 ~ 35 | 250UHB-FM-L-400-19 | 400 | 19 | 45kW-4 | 256 ~ 340 | 7 ~ 15 | 250UHB-FM-L-270-8.5 | 270 | 8.5 | 15kW-6 |
| 250UHB-FM-L-400-27 | 400 | 27 | 75kW-4 | 250UHB-FM-L-270-12 | 270 | 12 | 22kW-6 | ||||||
| 250UHB-FM-L-410-34 | 410 | 34 | 75kW-4 | 250UHB-FM-L-275-15.5 | 275 | 15.5 | 30kW-6 | ||||||
| 250UHB-FM-L-420-22 | 420 | 22 | 55kW-4 | 250UHB-FM-L-285-10 | 285 | 10 | 18.5kW-6 | ||||||
| 250UHB-FM-L-440-30 | 440 | 30 | 75kW-4 | 250UHB-FM-L-295-13.5 | 295 | 13.5 | 30kW-6 | ||||||
| 250UHB-FM-L-460-17 | 460 | 17 | 45kW-4 | 250UHB-FM-L-310-7.5 | 310 | 7.5 | 15kW-6 | ||||||
| 250UHB-FM-L-460-25 | 460 | 25 | 75kW-4 | 250UHB-FM-L-310-11 | 310 | 11 | 22kW-6 | ||||||
| 250UHB-FM-L-460-32 | 460 | 32 | 75kW-4 | 250UHB-FM-L-310-14.5 | 310 | 14.5 | 30kW-6 | ||||||
| 250UHB-FM-DL | 250 x 200 | 450 ~ 680 | 20 ~ 38 | 250UHB-FM-DL-400-35 | 400 | 35 | 75kW-4 | 260 ~ 450 | 8 ~ 17 | 250UHB-FM-DL-270-16 | 270 | 16 | 30kW-6 |
| 250UHB-FM-DL-450-33 | 450 | 33 | 75kW-4 | 250UHB-FM-DL-304-15 | 304 | 15 | 30kW-6 | ||||||
| 250UHB-FM-DL-500-30 | 500 | 30 | 75kW-4 | 250UHB-FM-DL-335-14 | 335 | 14 | 30kW-6 | ||||||
| 250UHB-FM-DL-520-25 | 520 | 25 | 75kW-4 | 250UHB-FM-DL-350-11.5 | 350 | 12 | 22kW-6 | ||||||
| 250UHB-FM-DL-550-28 | 550 | 28 | 75kW-4 | 250UHB-FM-DL-375-12.5 | 375 | 13 | 30kW-6 | ||||||
| 250UHB-FM-DL-560-22 | 560 | 22 | 75kW-4 | 250UHB-FM-DL-370-10 | 370 | 10 | 22kW-6 | ||||||
| 250UHB-FM-DL-600-20 | 600 | 20 | 75kW-4 | 250UHB-FM-DL-400-9 | 400 | 9 | 22kW-6 | ||||||
| 250UHB-FM | 250 × 200 | 450 ~ 740 | 15 ~ 50 | 250UHB-FM-480-19.5 | 480 | 19.5 | 45kW-4 | 304 ~ 500 | 6.5 ~ 22.5 | 250UHB-FM-325-8.5 | 325 | 8.5 | 18.5kW-6 |
| 250UHB-FM-480-23.5 | 480 | 23.5 | 55kW-4 | 250UHB-FM-325-10.5 | 325 | 10.5 | 18.5kW-6 | ||||||
| 250UHB-FM-500-22 | 500 | 22 | 55kW-4 | 250UHB-FM-340-10 | 340 | 10 | 18.5kW-6 | ||||||
| 250UHB-FM-500-34 | 500 | 34 | 90kW-4 | 250UHB-FM-340-15.5 | 340 | 15.5 | 30kW-6 | ||||||
| 250UHB-FM-500-43 | 500 | 43 | 110kW-4 | 250UHB-FM-335-19.5 | 335 | 19.5 | 37kW-6 | ||||||
| 250UHB-FM-520-27.5 | 520 | 27.5 | 75kW-4 | 250UHB-FM-350-12.5 | 350 | 12.5 | 22kW-6 | ||||||
| 250UHB-FM-520-39 | 520 | 39 | 90kW-4 | 250UHB-FM-350-17.5 | 350 | 17.5 | 37kW-6 | ||||||
| 250UHB-FM-520-49 | 520 | 49 | 132kW-4 | 250UHB-FM-350-22 | 350 | 22 | 45kW-6 | ||||||
| 250UHB-FM-550-18 | 550 | 18 | 45kW-4 | 250UHB-FM-370-8 | 370 | 8 | 18.5kW-6 | ||||||
| 250UHB-FM-550-22 | 550 | 22 | 55kW-4 | 250UHB-FM-370-10 | 370 | 10 | 22kW-6 | ||||||
| 250UHB-FM-560-32 | 560 | 32 | 90kW-4 | 250UHB-FM-380-14.5 | 380 | 14.5 | 30kW-6 | ||||||
| 250UHB-FM-565-40 | 565 | 40 | 110kW-4 | 250UHB-FM-380-18 | 380 | 18 | 37kW-6 | ||||||
| 250UHB-FM-600-20 | 600 | 20 | 55kW-4 | 250UHB-FM-405-9 | 405 | 9 | 22kW-6 | ||||||
| 250UHB-FM-600-26 | 600 | 26 | 75kW-4 | 250UHB-FM-405-11.5 | 405 | 11.5 | 30kW-6 | ||||||
| 250UHB-FM-600-32 | 600 | 32 | 90kW-4 | 250UHB-FM-405-14.5 | 405 | 14.5 | 37kW-6 | ||||||
| 250UHB-FM-600-34 | 600 | 34 | 90kW-4 | 250UHB-FM-405-15.5 | 405 | 15.5 | 37kW-6 | ||||||
| 250UHB-FM-600-36 | 600 | 36 | 110kW-4 | 250UHB-FM-405-16 | 405 | 16 | 37kW-6 | ||||||
| 250UHB-FM-600-45 | 600 | 45 | 132kW-4 | 250UHB-FM-405-20.5 | 405 | 20.5 | 45kW-6 | ||||||
| 250UHB-FM-620-16 | 620 | 16 | 55kW-4 | 250UHB-FM-420-7 | 420 | 7 | 18.5kW-6 | ||||||
| 250UHB-FM-620-30 | 620 | 30 | 90kW-4 | 250UHB-FM-420-13.5 | 420 | 13.5 | 37kW-6 | ||||||
| 250UHB-FM-620-36 | 620 | 36 | 110kW-4 | 250UHB-FM-420-16 | 420 | 16 | 37kW-6 | ||||||
| 250UHB-FM-660-42 | 660 | 42 | 132kW-4 | 250UHB-FM-445-19 | 445 | 19 | 45kW-6 | ||||||
| 250UHB-FM-670-30 | 670 | 30 | 110kW-4 | 250UHB-FM-450-13.5 | 450 | 13.5 | 37kW-6 | ||||||
| 250UHB-FM-670-34 | 670 | 34 | 110kW-4 | 250UHB-FM-455-15.5 | 455 | 15.5 | 37kW-6 | ||||||
| 250UHB-FM-680-23 | 680 | 23 | 75kW-4 | 250UHB-FM-459-10.5 | 459 | 10.5 | 30kW-6 | ||||||
| 250UHB-FM-700-18 | 700 | 18 | 75kW-4 | 250UHB-FM-475-8 | 475 | 8 | 22kW-6 | ||||||
| 250UHB-FM-700-32 | 700 | 32 | 110kW-4 | 250UHB-FM-475-14.5 | 475 | 14.5 | 37kW-6 | ||||||
| 250UHB-FM-720-28 | 720 | 28 | 110kW-4 | 250UHB-FM-485-12.5 | 485 | 12.5 | 37kW-6 | ||||||
| 250UHB-FM-800-28 | 800 | 28 | 110kW-4 | 250UHB-FM-540-12.5 | 540 | 12.5 | 37kW-6 | ||||||
| 300UHB-FM-L | 300 × 250 | 500 ~ 900 | 15 ~ 55 | 300UHB-FM-L-550-55 | 550 | 55 | 160kW-4 | 360 ~ 600 | 6.5 ~ 25 | 300UHB-FM-L-370-25 | 370 | 25 | 55kW-6 |
| 300UHB-FM-L-625-20 | 625 | 20 | 75kW-4 | 300UHB-FM-L-422-9 | 422 | 9 | 22kW-6 | ||||||
| 300UHB-FM-L-650-48 | 650 | 48 | 160kW-4 | 300UHB-FM-L-440-21.5 | 440 | 21.5 | 55kW-6 | ||||||
| 300UHB-FM-L-650-53 | 650 | 53 | 160kW-4 | 300UHB-FM-L-440-24 | 440 | 24 | 55kW-6 | ||||||
| 300UHB-FM-L-680-21.5 | 680 | 21.5 | 75kW-4 | 300UHB-FM-L-459-9.5 | 459 | 9.5 | 30kW-6 | ||||||
| 300UHB-FM-L-700-46 | 700 | 46 | 160kW-4 | 300UHB-FM-L-475-21 | 475 | 21 | 55kW-6 | ||||||
| 300UHB-FM-L-750-18 | 750 | 18 | 75kW-4 | 300UHB-FM-L-506-8 | 506 | 8 | 22kW-6 | ||||||
| 300UHB-FM-L-750-50 | 750 | 50 | 185kW-4 | 300UHB-FM-L-510-22 | 510 | 22 | 75kW-6 | ||||||
| 300UHB-FM-L-780-40 | 780 | 40 | 160kW-4 | 300UHB-FM-L525-18 | 525 | 18 | 75kW-6 | ||||||
| 300UHB-FM-L-800-20 | 800 | 20 | 75kW-4 | 300UHB-FM-L-540-9 | 540 | 9 | 30kW-6 | ||||||
| 300UHB-FM-L-800-23.5 | 800 | 23.5 | 90kW-4 | 300UHB-FM-L-540-10.5 | 540 | 10.5 | 37kW-6 | ||||||
| 300UHB-FM-L-800-32 | 800 | 32 | 132kW-4 | 300UHB-FM-L-540-14.5 | 540 | 14.5 | 45kW-6 | ||||||
| 300UHB-FM-L-820-45 | 820 | 45 | 185kW-4 | 300UHB-FM-L-550-20 | 550 | 20 | 75kW-6 | ||||||
| 300UHB-FM-L-840-16 | 840 | 16 | 75kW-4 | 300UHB-FM-L-567-7 | 567 | 7 | 22kW-6 | ||||||
| 300UHB-FM-L-880-18.5 | 880 | 18.5 | 75kW-4 | 300UHB-FM-L-594-8 | 594 | 8 | 30kW-6 | ||||||
| 300UHB-FM-L-880-28 | 880 | 28 | 110kW-4 | 300UHB-FM-L-594-12.5 | 594 | 12.5 | 45kW-6 | ||||||
| 规格 |
进口× |
额定转速 14500r/min | 额定转速 980r/min | ||||||||||
|
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
范围 |
配备 电机 |
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
扬程 m |
配备电机 | ||
| 300UHB-FM-DL |
300 ~ 250 |
800 ~ 1350 |
26 |
300UHB-FM-DL-800-38 | 800 | 38 | 160kW-4 |
500 |
13 ~ 118 | 300UHB-FM-DL-540-17 | 540 | 17 | 55kW-6 |
| 300UHB-FM-DL-900-35 | 900 | 35 | 160kW-4 | 300UHB-FM-DL-605-16 | 605 | 16 | 55kW-6 | ||||||
| 300UHB-FM-DL-900-38 | 900 | 38 | 160kW-4 | 300UHB-FM-DL-605-17.5 | 605 | 17.5 | 75kW-6 | ||||||
| 300UHB-FM-DL-1000-32 | 1000 | 32 | 160kW-4 | 300UHB-FM-DL-660-14.5 | 660 | 14.5 | 75kW-6 | ||||||
| 300UHB-FM-DL-1100-30 | 1100 | 30 | 160kW-4 | 300UHB-FM-DL-740-14 | 740 | 14 | 75kW-6 | ||||||
| 300UHB-FM-DL-1100-32 | 1100 | 32 | 160kW-4 | 300UHB-FM-DL-740-15 | 740 | 15 | 75kW-6 | ||||||
| 300UHB-FM-DL-1200-28 | 1200 | 28 | 160kW-4 | 300UHB-FM-DL-810-13 | 810 | 13 | 75kW-6 | ||||||
| 300UHB-FM-DL-1300-28 | 1300 | 28 | 185kW-4 | 300UHB-FM-DL-880-13 | 880 | 13 | 75kW-6 | ||||||
| 300UHB-FM-H (300UHB-FM-H-S) |
300 |
900 |
30 ~ 55 | 300UHB-FM-H -920-43 | 920 | 43 | 200kW-4 |
680 |
10 ~ 20 | 300UHB-FM-H -710-10.5 | 710 | 10.5 | 75kW-6 |
| 300UHB-FM-H -980-55 | 980 | 55 | 250kW-4 | 300UHB-FM-H -725-14.5 | 725 | 14.5 | 110kW-6 | ||||||
| 300UHB-FM-H -1050-40 | 1050 | 40 | 200kW-4 | 300UHB-FM-H -740-19 | 740 | 19 | 75kW-6 | ||||||
| 300UHB-FM-H -1120-52 | 1120 | 52 | 250kW-4 | 300UHB-FM-H -770-12.5 | 770 | 12.5 | 110kW-6 | ||||||
| 300UHB-FM-H -1180-36 | 1180 | 36 | 200kW-4 | 300UHB-FM-H -790-17 | 790 | 17 | 75kW-6 | ||||||
| 300UHB-FM-H -1200-51 | 1200 | 51 | 280kW-4 | 300UHB-FM-H -830-9.5 | 830 | 9.5 | 110kW-6 | ||||||
| 300UHB-FM-H -1250-34 | 1250 | 34 | 200kW-4 | 300UHB-FM-H -830-13.5 | 830 | 13.5 | 75kW-6 | ||||||
| 300UHB-FM-H -1320-48 | 1320 | 48 | 185kW-4 | 300UHB-FM-H -930-18 | 930 | 18 | 110kW-6 | ||||||
| 350UHB-FM-H (350UHB-FM-H-S) |
350 |
1150 |
40 ~ 60 | 350UHB-FM-H-1200-52 | 1200 | 52 | 315kW-4 |
800 |
20 ~ 28 | 350UHB-FM-H-810-23 | 810 | 23 | 110kW-6 |
| 350UHB-FM-H-1250-60 | 1250 | 60 | 355kW-4 | 350UHB-FM-H-850-27 | 850 | 27 | 132kW-6 | ||||||
| 350UHB-FM-H-1350-48 | 1350 | 48 | 355kW-4 | 350UHB-FM-H-910-22 | 910 | 22 | 132kW-6 | ||||||
| 350UHB-FM-H-1350-55 | 1350 | 55 | 355kW-4 | 350UHB-FM-H-910-25 | 910 | 25 | 132kW-6 | ||||||
| 350UHB-FM-H-1400-44 | 1400 | 44 | 355kW-4 | 350UHB-FM-H-950-20 | 950 | 20 | 110kW-6 | ||||||
| 350UHB-FM-H-1400-50 | 1400 | 50 | 355kW-4 | 350UHB-FM-H-950-23 | 950 | 23 | 132kW-6 | ||||||
| 规格 |
进口 |
额定转速 980r/min | 额定转速 750r/min | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
范围 |
配备 电机 |
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
扬程 m |
配备电机 | ||
| 300UHB-FM (300UHB-FM-S) | 300 × 250 | 900 ~ 1400 | 15 ~ 50 | 300UHB-FM-940-19 | 940 | 19 | 90kW-6 | 679 ~ 1057 | 8.5 ~ 28.5 | 300UHB-FM-710-10.5 | 710 | 10.5 | 45kW-8 |
| 300UHB-FM-960-26 | 960 | 26 | 132kW-6 | 300UHB-FM-725-14.5 | 725 | 14.5 | 75kW-8 | ||||||
| 300UHB-FM-980-34 | 980 | 34 | 160kW-6 | 300UHB-FM-740-19 | 740 | 19 | 90kW-8 | ||||||
| 300UHB-FM-1020-22 | 1020 | 22 | 110kW-6 | 300UHB-FM-770-12.5 | 770 | 12.5 | 55kW-8 | ||||||
| 300UHB-FM-1050-30 | 1050 | 30 | 160kW-6 | 300UHB-FM-790-17 | 790 | 17 | 75kW-8 | ||||||
| 300UHB-FM-1100-17 | 1100 | 17 | 90kW-6 | 300UHB-FM-830-9.5 | 830 | 9.5 | 45kW-8 | ||||||
| 300UHB-FM-1100-24 | 1100 | 24 | 132kW-6 | 300UHB-FM-830-13.5 | 830 | 13.5 | 75kW-8 | ||||||
| 300UHB-FM-1100-32 | 1100 | 32 | 160kW-6 | 300UHB-FM-930-18 | 930 | 18 | 90kW-8 | ||||||
| 300UHB-FM-1180-16 | 1180 | 16 | 90kW-6 | 300UHB-FM-890-9 | 890 | 9 | 55kW-8 | ||||||
| 300UHB-FM-1180-30 | 1180 | 30 | 185kW-6 | 300UHB-FM-890-17 | 890 | 17 | 90kW-8 | ||||||
| 300UHB-FM-1200-20 | 1200 | 20 | 110kW-6 | 300UHB-FM-905-11 | 905 | 11 | 55kW-8 | ||||||
| 300UHB-FM-1200-22 | 1200 | 22 | 132kW-6 | 300UHB-FM-905-12.5 | 905 | 12.5 | 75kW-8 | ||||||
| 300UHB-FM-1200-28 | 1200 | 28 | 160kW-6 | 300UHB-FM-905-15.5 | 905 | 15.5 | 90kW-8 | ||||||
| 300UHB-FM-1300-26 | 1300 | 26 | 160kW-6 | 300UHB-FM-980-14.5 | 980 | 14.5 | 90kW-8 | ||||||
| 300UHB-FM-1340-18 | 1340 | 18 | 110kW-6 | 300UHB-FM-1010-10 | 1010 | 10 | 75kW-8 | ||||||
| 350UHB-FM(350UHB-FM-S) | 350 × 300 | 1450 ~ 2150 | 15 ~ 40 | 350UHB-FM-1520-27 | 1520 | 27 | 185kW-6 |
1094 ~ 1623 |
8.5 ~ 22.5 |
350UHB-FM-1150-15 | 1150 | 15 | 110kW-8 |
| 350UHB-FM-1550-19 | 1550 | 19 | 132kW-6 | 350UHB-FM-1150-10.5 | 1150 | 10.5 | 75kW-8 | ||||||
| 350UHB-FM-1550-34 | 1550 | 34 | 250kW-6 | 350UHB-FM-1150-19 | 1150 | 19 | 132kW-8 | ||||||
| 350UHB-FM-1600-21.5 | 1600 | 21.5 | 160kW-6 | 350UHB-FM-1200-12 | 1200 | 12 | 90kW-8 | ||||||
| 350UHB-FM-1600-30 | 1600 | 30 | 220kW-6 | 350UHB-FM-1200-17 | 1200 | 17 | 110kW-8 | ||||||
| 350UHB-FM-1600-38 | 1600 | 38 | 280kW-6 | 350UHB-FM-1200-21.5 | 1200 | 21.5 | 160kW-8 | ||||||
| 350UHB-FM-1700-18 | 1700 | 18 | 132kW-6 | 350UHB-FM-1300-10 | 1300 | 10 | 75kW-8 | ||||||
| 350UHB-FM-1700-25 | 1700 | 25 | 220kW-6 | 350UHB-FM-1280-14 | 1280 | 14 | 110kW-8 | ||||||
| 350UHB-FM-1700-32 | 1700 | 32 | 250kW-6 | 350UHB-FM-1280-18 | 1280 | 18 | 132kW-8 | ||||||
| 350UHB-FM-1780-17 | 1780 | 17 | 160kW-6 | 350UHB-FM-1350-9.5 | 1350 | 9.5 | 75kW-8 | ||||||
| 350UHB-FM-1780-23.5 | 1780 | 23.5 | 220kW-6 | 350UHB-FM-1355-13 | 1355 | 13 | 110kW-8 | ||||||
| 350UHB-FM-1780-30.5 | 1780 | 30.5 | 250kW-6 | 350UHB-FM-1350-17 | 1350 | 17 | 132kW-8 | ||||||
| 350UHB-FM-1800-20 | 1800 | 20 | 160kW-6 | 350UHB-FM-1350-11 | 1350 | 11 | 90kW-8 | ||||||
| 350UHB-FM-1800-28 | 1800 | 28 | 220kW-6 | 350UHB-FM-1350-15.5 | 1350 | 15.5 | 132kW-8 | ||||||
| 350UHB-FM-1800-36 | 1800 | 36 | 280kW-6 | 350UHB-FM-1350-20.5 | 1350 | 20.5 | 160kW-8 | ||||||
| 350UHB-FM-2000-18.5 | 2000 | 18.5 | 160kW-6 | 350UHB-FM-1500-10.5 | 1500 | 10.5 | 90kW-8 | ||||||
| 350UHB-FM-2000-26 | 2000 | 26 | 220kW-6 | 350UHB-FM-1500-14.5 | 1500 | 14.5 | 132kW-8 | ||||||
| 350UHB-FM-2050-32 | 2050 | 32 | 280kW-6 | 350UHB-FM-1550-18 | 1550 | 18 | 160kW-8 | ||||||
| 350UHB-FM-AH | 350 × 300 | 1300 ~ 2300 | 45 ~ 58 | 350UHB-FM-AH-1400-56 | 1400 | 56 | 400kW-6 |
900 ~ 1600 |
18 ~ 30 |
350UHB-FM-AH-950-26 | 950 | 26 | 132kW-8 |
| 350UHB-FM-AH-1500-62 | 1500 | 62 | 450kW-6 | 350UHB-FM-AH-1000-28 | 1000 | 28 | 160kW-8 | ||||||
| 350UHB-FM-AH-1700-53 | 1700 | 53 | 500kW-6 | 350UHB-FM-AH-1150-24 | 1150 | 24 | 160kW-8 | ||||||
| 350UHB-FM-AH-1800-58 | 1800 | 58 | 450kW-6 | 350UHB-FM-AH-1200-26 | 1200 | 26 | 185kW-8 | ||||||
| 350UHB-FM-AH-1900-48 | 1900 | 48 | 500kW-6 | 350UHB-FM-AH-1280-22 | 1280 | 22 | 160kW-8 | ||||||
| 350UHB-FM-AH-2000-53 | 2000 | 53 | 500kW-6 | 350UHB-FM-AH-1350-24 | 1350 | 24 | 185kW-8 | ||||||
| 350UHB-FM-AH-2200-42 | 2200 | 42 | 500kW-6 | 350UHB-FM-AH-1500-19 | 1500 | 19 | 160kW-8 | ||||||
| 350UHB-FM-AH-2200-48 | 2200 | 48 | 500kW-6 | 350UHB-FM-AH-1500-22 | 1500 | 22 | 185kW-8 | ||||||
| 规格 |
进口× |
额定转速 980r/min | 额定转速 750r/min | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
范围 |
配备 电机 |
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
扬程 m |
配备电机 | ||
| 400UHB-FM （400UHB-FM-S ） | 400 × 350 | 1950 ~ 2700 | 16 ~ 30 | 400UHB-FM-2000-19 | 2000 | 19 | 185kW-6 | 1472 ~ 2038 | 9 ~ 20 | 400UHB-FM-S-1500-10.5 | 1500 | 10.5 | 90kW-8 |
| 400UHB-FM-S-2000-26.5 | 2000 | 26.5 | 250kW-6 | 400UHB-FM-S-1500-15 | 1500 | 15 | 132kW-8 | ||||||
| 400UHB-FM-S-2150-21 | 2150 | 21 | 220kW-6 | 400UHB-FM-S-1620-11.5 | 1620 | 11.5 | 110kW-8 | ||||||
| 400UHB-FM-S-2150-29.5 | 2150 | 29.5 | 280kW-6 | 400UHB-FM-S-1620-16.5 | 1620 | 16.5 | 160kW-8 | ||||||
| 400UHB-FM-S-2250-18 | 2250 | 18 | 185kW-6 | 400UHB-FM-S-1700-10 | 1700 | 10 | 110kW-8 | ||||||
| 400UHB-FM-S-2250-25 | 2250 | 25 | 250kW-6 | 400UHB-FM-S-1700-14 | 1700 | 14 | 132kW-8 | ||||||
| 400UHB-FM-S-2250-32 | 2250 | 32 | 315kW-6 | 400UHB-FM-S-1700-18 | 1700 | 18 | 185kW-8 | ||||||
| 400UHB-FM-S-2380-17 | 2380 | 17 | 185kW-6 | 400UHB-FM-S-1780-9.5 | 1780 | 9.5 | 110kW-8 | ||||||
| 400UHB-FM-S-2380-23.5 | 2380 | 23.5 | 250kW-6 | 400UHB-FM-S-1800-13 | 1800 | 13 | 160kW-8 | ||||||
| 400UHB-FM-S-2380-30 | 2380 | 30 | 355kW-6 | 400UHB-FM-S-1800-17 | 1800 | 17 | 185kW-8 | ||||||
| 400UHB-FM-S-2400-20 | 2400 | 20 | 220kW-6 | 400UHB-FM-S-1800-11 | 1800 | 11 | 110kW-8 | ||||||
| 400UHB-FM-S-2400-28 | 2400 | 28 | 280kW-6 | 400UHB-FM-S-1800-15.5 | 1800 | 15.5 | 160kW-8 | ||||||
| 400UHB-FM-S-2550-18.5 | 2550 | 18.5 | 220kW-6 | 400UHB-FM-S-1930-10.5 | 1930 | 10.5 | 110kW-8 | ||||||
| 500UHB-FM (500UHB-FM-S) | 500 × 400 | 2200 ~ 3100 | 16 ~ 39 | 500UHB-FM-2300-19 | 2300 | 19 | 220kW-6 | 1661 ~ 2340 | 9 ~ 22 | 500UHB-FM-1740-10.5 | 1740 | 10.5 | 110kW-8 |
| 500UHB-FM-2300-26.5 | 2300 | 26.5 | 280kW-6 | 500UHB-FM-1730-15 | 1730 | 15 | 160kW-8 | ||||||
| 500UHB-FM-2400-34 | 2400 | 34 | 355kW-6 | 500UHB-FM-1800-19 | 1800 | 19 | 220kW-8 | ||||||
| 500UHB-FM-2500-21 | 2500 | 21 | 250kW-6 | 500UHB-FM-1890-11.5 | 1890 | 11.5 | 132kW-8 | ||||||
| 500UHB-FM-2500-30 | 2500 | 30 | 355kW-6 | 500UHB-FM-1890-17 | 1890 | 17 | 185kW-8 | ||||||
| 500UHB-FM-2550-38 | 2550 | 38 | 450kW-6 | 500UHB-FM-1920-21.5 | 1920 | 21.5 | 220kW-8 | ||||||
| 500UHB-FM-2600-18 | 2600 | 18 | 220kW-6 | 500UHB-FM-1960-10 | 1960 | 10 | 110kW-8 | ||||||
| 500UHB-FM-2600-25 | 2600 | 25 | 280kW-6 | 500UHB-FM-1960-14 | 1960 | 14 | 160kW-8 | ||||||
| 500UHB-FM-2650-32 | 2650 | 32 | 400kW-6 | 500UHB-FM-2000-18 | 2000 | 18 | 220kW-8 | ||||||
| 500UHB-FM-2800-17 | 2800 | 17 | 220kW-6 | 500UHB-FM-2100-9.5 | 2100 | 9.5 | 110kW-8 | ||||||
| 500UHB-FM-2800-20 | 2800 | 20 | 250kW-6 | 500UHB-FM-2100-11 | 2100 | 11 | 132kW-8 | ||||||
| 500UHB-FM-2800-23 | 2800 | 23 | 280kW-6 | 500UHB-FM-2110-13 | 2110 | 13 | 160kW-8 | ||||||
| 500UHB-FM-2800-28 | 2800 | 28 | 355kW-6 | 500UHB-FM-2100-15.5 | 2100 | 15.5 | 185kW-8 | ||||||
| 500UHB-FM-2800-30 | 2800 | 30 | 400kW-6 | 500UHB-FM-2100-17 | 2100 | 17 | 220kW-8 | ||||||
| 500UHB-FM-2800-36 | 2800 | 36 | 450kW-6 | 500UHB-FM-2100-20.5 | 2100 | 20.5 | 220kW-8 | ||||||
| 500UHB-FM-2950-26 | 2950 | 26 | 355kW-6 | 500UHB-FM-2230-14.5 | 2230 | 14.5 | 185kW-8 | ||||||
| 500UHB-FM-3000-18.5 | 3000 | 18.5 | 250kW-6 | 500UHB-FM-2265-10.5 | 2265 | 10.5 | 132kW-8 | ||||||
| 500UHB-FM-3000-33.5 | 3000 | 33.5 | 450kW-6 | 500UHB-FM-2265-19 | 2265 | 19 | 250kW-8 | ||||||
| 规格 |
进口× |
额定转速 750r/min | 额定转速 590r/min | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
范围 |
配备 电机 |
流量 范围 m3/h |
扬程 范围 m |
参考型号 |
流量 m3/h |
扬程 m |
配备电机 | ||
| 500UHB-FM-D | 500 × 400 | 2900 ~ 3900 | 16 ~ 40 | 500UHB-FM-D-3000-19 | 3000 | 19 | 250kW-8 | 2312 ~ 3109 | 10 ~ 25 | 500UHB-FM-D-2390-12 | 2390 | 12 | 160kW-10 |
| 500UHB-FM-D-3000-26.5 | 3000 | 26.5 | 355kW-8 | 500UHB-FM-D-2390-16.5 | 2390 | 16.5 | 220kW-10 | ||||||
| 500UHB-FM-D-3000-34 | 3000 | 34 | 450kW-8 | 500UHB-FM-D-2392-21.5 | 2392 | 21.5 | 315kW-10 | ||||||
| 500UHB-FM-D-3150-38 | 3150 | 38 | 560kW-8 | 500UHB-FM-D-2500-24 | 2500 | 24 | 355kW-10 | ||||||
| 500UHB-FM-D-3200-21 | 3200 | 21 | 315kW-8 | 500UHB-FM-D-2550-13 | 2550 | 13 | 185kW-10 | ||||||
| 500UHB-FM-D-3200-29.5 | 3200 | 29.5 | 400kW-8 | 500UHB-FM-D-2550-18.5 | 2550 | 18.5 | 250kW-10 | ||||||
| 500UHB-FM-D-3300-18 | 3300 | 18 | 250kW-8 | 500UHB-FM-D-2630-11 | 2630 | 11 | 160kW-10 | ||||||
| 500UHB-FM-D-3300-25 | 3300 | 25 | 355kW-8 | 500UHB-FM-D-2630-15.5 | 2630 | 15.5 | 220kW-10 | ||||||
| 500UHB-FM-D-3300-32 | 3300 | 32 | 450kW-8 | 500UHB-FM-D-2630-20 | 2630 | 20 | 315kW-10 | ||||||
| 500UHB-FM-D-3500-17 | 3500 | 17 | 280kW-8 | 500UHB-FM-D-2790-10.5 | 2790 | 10.5 | 160kW-10 | ||||||
| 500UHB-FM-D-3500-20 | 3500 | 20 | 315kW-8 | 500UHB-FM-D-2790-12.5 | 2790 | 12.5 | 185kW-10 | ||||||
| 500UHB-FM-D-3500-23 | 3500 | 23 | 355kW-8 | 500UHB-FM-D-2790-14.5 | 2790 | 14.5 | 220kW-10 | ||||||
| 500UHB-FM-D-3500-28 | 3500 | 28 | 450kW-8 | 500UHB-FM-D-2790-17.5 | 2790 | 17.5 | 250kW-10 | ||||||
| 500UHB-FM-D-3500-30 | 3500 | 30 | 450kW-8 | 500UHB-FM-D-2790-19 | 2790 | 19 | 315kW-10 | ||||||
| 500UHB-FM-D-3500-36 | 3500 | 36 | 560kW-8 | 500UHB-FM-D-2790-22.5 | 2790 | 22.5 | 355kW-10 | ||||||
| 500UHB-FM-D-3700-18.5 | 3700 | 18.5 | 315kW-8 | 500UHB-FM-D-2950-11.5 | 2950 | 11.5 | 185kW-10 | ||||||
| 500UHB-FM-D-3750-33 | 3750 | 33 | 560kW-8 | 500UHB-FM-D-2990-20.5 | 2990 | 20.5 | 355kW-10 | ||||||
| 500UHB-FM-D-3800-25 | 3800 | 25 | 450kW-8 | 500UHB-FM-D-3030-15.5 | 3030 | 15.5 | 280kW-10 | ||||||
注：1. 表中轴功率为密度ρ=1时的轴功率，配备电机功率的选用应大于轴功率×ρ(介质密度)；
-
2. 参考型号只是例举了一些常用的流量、扬程参数，实际型号根据客户需求的参数而定；
-
3. 本公司保留修正、调整性能参数的权利，恕不另行通知。
10.1 泵的出口在左侧(从进口方向看)
| 型号 | 配套电机 | A | B | C | E | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | h | n3×s3 | D1 | n1×s1 | D2 | n2×s2 | M1 | M2 | N1 | N2 | H3 | L7 | L8 | H4 | kg 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32UHB-FM | 0.75-1.1KW-2 0.75kW-4 | 260 | 260 | 315 | 78 | 160 | 165 | 100 | 335 | 100 | 210 | 115 | 775 | 10 | 4－M12×300 |
100 |
4×φ18 | 85 | 4×φ14 | 140 | 170 | 120 | 150 | 350 | 700 | 500 | 450 | 100 |
| 1.5~2.2kW-2 | 260 | 260 | 305 | 78 | 137 | 165 | 87 | 335 | 87 | 210 | 115 | 825 | 10 | 4－M12×300 | 100 | 4×φ18 | 85 | 4×φ14 | 140 | 170 | 120 | 150 | 350 | 700 | 500 | 450 | 110 | |
| 40UHB-FM | 0.75KW-4 | 260 | 260 | 315 | 86 | 165 | 180 | 100 | 335 | 100 | 230 | 120 | 800 | 10 | 4－M12×300 | 110 | 4×φ18 | 100 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 800 | 500 | 450 | 100 |
| 2.2KW-2 | 260 | 260 | 305 | 86 | 137 | 180 | 87 | 335 | 87 | 230 | 120 | 840 | 10 | 4－M12×300 | 110 | 4×φ18 | 100 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 800 | 500 | 450 | 115 | |
| 3kW-2 | 260 | 260 | 315 | 86 | 170 | 180 | 110 | 335 | 100 | 245 | 120 | 900 | 10 | 4－M12×300 | 110 | 4×φ18 | 100 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 800 | 500 | 450 | 120 |
| 型号 | 配套电机 | A | B | C | E | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | h | n3×s3 | D1 | n1×s1 | D2 | n2×s2 | M1 | M2 | N1 | N2 | H3 | L7 | L8 | H4 | kg 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50UHB-FM | 0.75KW-4 | 320 | 320 | 380 | 95 | 210 | 210 | 135 | 400 | 100 | 265 | 130 | 910 | 10 | 4－M12×300 | 125 | 4×φ18 | 110 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 120 |
| 1.1kW-4 | 320 | 320 | 380 | 95 | 210 | 210 | 135 | 400 | 100 | 265 | 130 | 960 | 10 | 4－M12×300 | 125 | 4×φ18 | 110 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 125 | |
| 3kW-2 | 320 | 320 | 380 | 95 | 210 | 210 | 150 | 400 | 140 | 265 | 130 | 1000 | 10 | 4－M12×300 | 125 | 4×φ18 | 110 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 135 | |
| 4kW-2 | 320 | 320 | 380 | 95 | 210 | 210 | 150 | 400 | 140 | 265 | 130 | 1020 | 10 | 4－M12×300 | 125 | 4×φ18 | 110 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 140 | |
| 5.5~7.5kW-2 | 320 | 320 | 380 | 95 | 185 | 210 | 150 | 400 | 140 | 265 | 130 | 1070 | 10 | 4－M12×300 | 125 | 4×φ18 | 110 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 160 | |
| 65UHB-FM | 1.1kW-4 | 320 | 320 | 380 | 110 | 210 | 235 | 135 | 400 | 100 | 270 | 125 | 950 | 10 | 4－M12×300 | 145 | 4×φ18 | 125 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 115 |
| 1.5kW-4 | 320 | 320 | 380 | 110 | 210 | 235 | 150 | 400 | 140 | 270 | 125 | 980 | 10 | 4－M12×300 | 145 | 4×φ18 | 125 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 120 | |
| 5.5~7.5kW-2 | 320 | 320 | 380 | 110 | 185 | 235 | 150 | 400 | 140 | 270 | 125 | 1070 | 10 | 4－M12×300 | 145 | 4×φ18 | 125 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 160 | |
| 65UHB-FM-H | 1.1KW-4 | 320 | 320 | 380 | 123 | 210 | 245 | 135 | 400 | 100 | 280 | 140 | 960 | 10 | 4－M12×300 | 145 | 4×φ18 | 125 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 115 |
| 1.5KW-4 | 320 | 320 | 380 | 123 | 210 | 245 | 150 | 400 | 140 | 280 | 140 | 1000 | 10 | 4－M12×300 | 145 | 4×φ18 | 125 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 120 | |
| 2.2KW-4 | 320 | 320 | 380 | 123 | 210 | 245 | 150 | 400 | 140 | 280 | 140 | 1015 | 10 | 4－M12×300 | 145 | 4×φ18 | 125 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 140 | |
| 5.5~7.5kW-2 | 320 | 320 | 380 | 123 | 185 | 245 | 150 | 400 | 140 | 280 | 140 | 1080 | 10 | 4－M12×300 | 145 | 4×φ18 | 125 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 165 | |
| 11~15kW-2 | 320 | 370 | 400 | 123 | 245 | 245 | 150 | 525 | 140 | 280 | 140 | 1230 | 10 | 4－M16×300 | 145 | 4×φ18 | 125 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1050 | 650 | 550 | 220 | |
| 80UHB-FM | 1.1KW-4 | 320 | 320 | 380 | 125 | 210 | 245 | 135 | 400 | 100 | 275 | 135 | 965 | 10 | 4－M12×300 | 160 | 4×φ18 | 145 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 130 |
| 1.5KW-4 | 320 | 320 | 380 | 125 | 210 | 245 | 150 | 400 | 140 | 275 | 135 | 1005 | 10 | 4－M12×300 | 160 | 4×φ18 | 145 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 135 | |
| 2.2~3kW-4 | 320 | 320 | 380 | 125 | 210 | 245 | 150 | 400 | 140 | 275 | 135 | 1025 | 10 | 4－M12×300 | 160 | 4×φ18 | 145 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 140 | |
| 7.5kW-2 | 320 | 320 | 380 | 125 | 185 | 245 | 150 | 400 | 140 | 275 | 135 | 1080 | 10 | 4－M12×300 | 160 | 4×φ18 | 145 | 4×φ18 | 140 | 170 | 120 | 150 | 350 | 870 | 600 | 450 | 175 | |
| 11~15kW-2 | 320 | 370 | 400 | 125 | 245 | 245 | 150 | 525 | 140 | 285 | 135 | 1210 | 10 | 4－M16×300 | 160 | 4×φ18 | 145 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1050 | 650 | 550 | 250 | |
| 18.5kW-2 | 320 | 370 | 400 | 125 | 245 | 245 | 150 | 570 | 140 | 285 | 135 | 1260 | 10 | 4－M16×300 | 160 | 4×φ18 | 145 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1100 | 650 | 550 | 275 | |
| 22KW-2 | 395 | 485 | 555 | 125 | 285 | 245 | 140 | 670 | 120 | 265 | 135 | 1350 | 10 | 4－M16×300 | 160 | 4×φ18 | 145 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 350 | |
| 100UHB-FM | 2.2~3kW-4 | 400 | 400 | 475 | 130 | 280 | 270 | 190 | 550 | 210 | 315 | 145 | 1335 | 20 | 4－M16×300 | 180 | 8×φ18 | 160 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 230 |
| 4kW-4 | 400 | 400 | 475 | 130 | 280 | 270 | 190 | 550 | 210 | 315 | 145 | 1335 | 20 | 4－M16×300 | 180 | 8×φ18 | 160 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 245 | |
| 5.5kW-4 | 400 | 400 | 475 | 130 | 280 | 270 | 190 | 550 | 210 | 315 | 145 | 1335 | 20 | 4－M16×300 | 180 | 8×φ18 | 160 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 250 | |
| 11~15kW-2 | 410 | 460 | 530 | 130 | 300 | 270 | 160 | 705 | 150 | 315 | 145 | 1390 | 20 | 4－M16×300 | 180 | 8×φ18 | 160 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 320 | |
| 18.5kW-2 | 410 | 460 | 530 | 130 | 300 | 270 | 160 | 705 | 150 | 315 | 145 | 1430 | 20 | 4－M16×300 | 180 | 8×φ18 | 160 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 350 | |
| 22kW-2 | 410 | 460 | 530 | 130 | 300 | 270 | 160 | 705 | 150 | 315 | 145 | 1500 | 20 | 4－M16×300 | 180 | 8×φ18 | 160 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 380 | |
| 30~37kW-2 | 395 | 485 | 555 | 130 | 300 | 270 | 190 | 670 | 195 | 345 | 145 | 1520 | 20 | 4－M16×300 | 180 | 8×φ18 | 160 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 460 | |
| 125UHB-FM | 4kW-4 | 400 | 400 | 475 | 135 | 280 | 280 | 190 | 550 | 210 | 315 | 155 | 1360 | 20 | 4－M16×300 | 210 | 8×φ18 | 180 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 260 |
| 5.5KW-4 | 400 | 400 | 475 | 135 | 280 | 280 | 190 | 550 | 210 | 315 | 155 | 1360 | 20 | 4－M16×300 | 210 | 8×φ18 | 180 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 260 | |
| 22kW-2 | 410 | 460 | 530 | 135 | 300 | 280 | 160 | 705 | 150 | 315 | 155 | 1530 | 20 | 4－M16×300 | 210 | 8×φ18 | 180 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 260 | |
| 30~37kW-2 | 395 | 485 | 555 | 135 | 300 | 280 | 190 | 670 | 195 | 345 | 155 | 1560 | 20 | 4－M16×300 | 210 | 8×φ18 | 180 | 4×φ18 | 140 | 170 | 120 | 150 | 400 | 1300 | 850 | 550 | 260 |
10.2 泵的出口在右侧(从进口方向看)
| 型号 | 配套电机 | A | B | C | E | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | h | n3-s3 | D1 | n1×s1 | D2 | n2×s2 | M1 | M2 | N1 | N2 | H3 | L7 | L8 | H4 | kg 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UHB-FM-II | 3KW-6 | 425 | 365 | 495 | 187 | 300 | 365 | 200 | 600 | 200 | 355 | 135 | 1395 | 20 | 4-M20×300 | 160 | 8×M16 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1200 | 700 | 650 | 340 |
| 7.5kW-4 | 425 | 365 | 495 | 187 | 300 | 365 | 200 | 600 | 200 | 355 | 135 | 1420 | 20 | 4-M20×300 | 160 | 8×M16 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1200 | 700 | 650 | 350 | |
| 4KW-6 | ||||||||||||||||||||||||||||
| 5.5KW-6 | ||||||||||||||||||||||||||||
| 11kW-4 | 460 | 460 | 530 | 187 | 300 | 365 | 190 | 800 | 130 | 315 | 135 | 1470 | 20 | 4-M20×300 | 160 | 8×M16 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 450 | |
| 15kW-4 | 460 | 460 | 530 | 187 | 300 | 365 | 190 | 800 | 130 | 315 | 135 | 1510 | 20 | 4-M20×300 | 160 | 8×M16 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 460 | |
| 18.5KW-4 | 460 | 460 | 530 | 187 | 300 | 365 | 180 | 800 | 180 | 315 | 135 | 1550 | 20 | 4-M20×300 | 160 | 8×M16 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 490 | |
| 22KW-4 | 460 | 460 | 530 | 187 | 300 | 365 | 180 | 800 | 180 | 315 | 135 | 1585 | 20 | 4-M20×300 | 160 | 8×M16 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 510 | |
| 80UHB-FM-M | 4KW-6 5.5KW-6 | 510 | 510 | 580 | 240 | 370 | 430 | 225 | 850 | 175 | 350 | 275 | 1700 | 20 | 4-M20×300 | 160 | 4×φ18 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 550 |
| 11KW-4 7.5KW-6 | 510 | 510 | 580 | 240 | 370 | 430 | 225 | 850 | 175 | 350 | 275 | 1680 | 20 | 4-M20×300 | 160 | 4×φ18 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 600 | |
| 15KW-4 11KW-6 | 510 | 510 | 580 | 240 | 370 | 430 | 225 | 850 | 175 | 350 | 275 | 1750 | 20 | 4-M20×300 | 160 | 4×φ18 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 610 | |
| 18.5kW-4 | 510 | 510 | 580 | 240 | 370 | 430 | 225 | 850 | 175 | 350 | 275 | 1765 | 20 | 4-M20×300 | 160 | 4×φ18 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 650 | |
| 22kW-4 | 510 | 510 | 580 | 240 | 370 | 430 | 225 | 850 | 175 | 350 | 275 | 1800 | 20 | 4-M20×300 | 160 | 4×φ18 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 665 | |
| 30KW-4 | 510 | 510 | 580 | 240 | 370 | 430 | 225 | 850 | 220 | 350 | 275 | 1850 | 20 | 4-M20×300 | 160 | 4×φ18 | 145 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 700 | |
| 100UHB-FM-II | 5.5KW-6 | 425 | 365 | 495 | 200 | 300 | 390 | 200 | 600 | 200 | 355 | 150 | 1420 | 20 | 4-M20×300 | 180 | 8×M16 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1200 | 700 | 650 | 350 |
| 15kW-4 7.5KW-6 | 460 | 460 | 530 | 200 | 300 | 390 | 190 | 800 | 130 | 320 | 150 | 1540 | 20 | 4-M20×300 | 180 | 8×M16 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 470 | |
| 18.5KW-4 | 460 | 460 | 530 | 200 | 300 | 390 | 190 | 800 | 180 | 320 | 150 | 1560 | 20 | 4-M20×300 | 180 | 8×M16 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 480 | |
| 22kW-4 | 460 | 460 | 530 | 200 | 300 | 390 | 180 | 800 | 180 | 320 | 150 | 1605 | 20 | 4-M20×300 | 180 | 8×M16 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 500 | |
| 30kw-4 | 420 | 536 | 620 | 200 | 320 | 390 | 215 | 700 | 275 | 350 | 150 | 1630 | 20 | 4-M20×300 | 180 | 8×M16 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 530 | |
| 37kw-4 | 420 | 586 | 650 | 200 | 345 | 390 | 215 | 840 | 215 | 350 | 150 | 1660 | 20 | 4-M20×300 | 180 | 8×M16 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 800 |
| 型号 | 配套电机 | A | B | C | E | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | h | n3×s3 | D1 | n1×s1 | D2 | n2×s2 | M1 | M2 | N1 | N2 | H3 | L7 | L8 | H4 | kg 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UHB- FM-M | 7.5KW-6 | 510 | 510 | 580 | 250 | 370 | 440 | 225 | 850 | 175 | 360 | 275 | 1685 | 20 | 4-M20×300 | 180 | 8×φ18 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 580 |
| 11KW-6 | 510 | 510 | 580 | 250 | 370 | 440 | 225 | 850 | 175 | 360 | 275 | 1730 | 20 | 4-M20×300 | 180 | 8×φ18 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 600 | |
| 22KW-4 | 510 | 510 | 580 | 250 | 370 | 440 | 225 | 850 | 175 | 360 | 275 | 1805 | 20 | 4-M20×300 | 180 | 8×φ18 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 655 | |
| 30kW-4 | 510 | 510 | 580 | 250 | 370 | 440 | 225 | 850 | 220 | 360 | 275 | 1885 | 20 | 4-M20×300 | 180 | 8×φ18 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 700 | |
| 37kW-4 | 510 | 610 | 700 | 250 | 370 | 440 | 225 | 935 | 170 | 360 | 275 | 1920 | 20 | 4-M20×300 | 180 | 8×φ18 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 800 | |
| 45kW-4 | 510 | 610 | 700 | 250 | 370 | 440 | 225 | 935 | 170 | 360 | 275 | 1945 | 20 | 4-M20×300 | 180 | 8×φ18 | 160 | 4×φ18 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 900 | |
| 125UHB-FM-II | 7.5KW-6 | 460 | 460 | 530 | 200 | 300 | 390 | 190 | 800 | 130 | 325 | 150 | 1490 | 20 | 4-M20×300 | 210 | 8×M16 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 350 |
| 11KW-6 | 460 | 460 | 530 | 200 | 300 | 390 | 190 | 800 | 180 | 325 | 150 | 1525 | 20 | 4-M20×300 | 210 | 8×M16 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 450 | |
| 18.5kW-4 | 460 | 460 | 530 | 200 | 300 | 390 | 180 | 800 | 180 | 325 | 150 | 1570 | 20 | 4-M20×300 | 210 | 8×M16 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 650 | |
| 22kW-4 | 460 | 460 | 530 | 200 | 300 | 390 | 180 | 800 | 180 | 325 | 150 | 1610 | 20 | 4-M20×300 | 210 | 8×M16 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 750 | 650 | 660 | |
| 30KW-4 | 420 | 536 | 620 | 200 | 330 | 390 | 215 | 700 | 275 | 350 | 150 | 1635 | 20 | 4-M20×300 | 210 | 8×M16 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1500 | 850 | 650 | 700 | |
| 125UHB-FM-M | 11kW-6 | 510 | 510 | 580 | 240 | 370 | 440 | 225 | 850 | 175 | 370 | 320 | 1800 | 20 | 4-M20×300 | 210 | 8×φ18 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 610 |
| 15kW-6 | 510 | 510 | 580 | 240 | 370 | 440 | 225 | 850 | 175 | 370 | 320 | 1830 | 20 | 4-M20×300 | 210 | 8×φ18 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 650 | |
| 18.5KW-6 | 510 | 510 | 580 | 240 | 370 | 440 | 225 | 850 | 220 | 370 | 320 | 1910 | 20 | 4-M20×300 | 210 | 8×φ18 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 700 | |
| 37~45kW-4 | 510 | 610 | 675 | 240 | 370 | 440 | 225 | 935 | 170 | 370 | 320 | 1980 | 20 | 4-M20×300 | 210 | 8×φ18 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 800 | |
| 55KW-4 | 510 | 630 | 700 | 240 | 370 | 440 | 225 | 1000 | 200 | 370 | 320 | 2030 | 20 | 4-M20×300 | 210 | 8×φ18 | 180 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1900 | 1100 | 650 | 950 | |
| 150UHB-FM | 7.5KW-6 | 510 | 510 | 580 | 223 | 370 | 470 | 250 | 850 | 190 | 350 | 330 | 1750 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 600 |
| 11kW-6 | 510 | 510 | 580 | 223 | 370 | 470 | 225 | 850 | 175 | 350 | 330 | 1780 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 625 | |
| 18.5KW-4 | 510 | 510 | 580 | 223 | 370 | 470 | 225 | 850 | 175 | 350 | 330 | 1800 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 650 | |
| 22kW-4 15kW-6 | 510 | 510 | 580 | 223 | 370 | 470 | 225 | 850 | 175 | 350 | 330 | 1850 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 700 | |
| 30kW-4 18.5KW-6 | 510 | 510 | 580 | 223 | 370 | 470 | 225 | 850 | 220 | 350 | 330 | 1900 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 750 | |
| 37kW-4 | 510 | 610 | 700 | 223 | 370 | 470 | 225 | 935 | 170 | 350 | 330 | 1950 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 800 | |
| 45kW-4 | 510 | 610 | 700 | 223 | 370 | 470 | 225 | 935 | 170 | 350 | 330 | 2000 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 900 | |
| 55KW-4 | 510 | 630 | 700 | 223 | 370 | 470 | 225 | 1000 | 200 | 345 | 330 | 2020 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1900 | 1100 | 650 | 950 | |
| 150UHB- FM-AH | 18.5~22KW-6 | 510 | 510 | 580 | 272 | 370 | 500 | 250 | 850 | 250 | 370 | 325 | 1920 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 810 |
| 30KW-6 | 510 | 610 | 680 | 272 | 370 | 500 | 225 | 935 | 170 | 370 | 325 | 1985 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 885 | |
| 55kW-4 | 510 | 630 | 700 | 272 | 370 | 500 | 225 | 1000 | 200 | 370 | 325 | 2040 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 1900 | 1100 | 650 | 940 | |
| 75kW-4 | 510 | 660 | 745 | 272 | 400 | 500 | 225 | 1000 | 275 | 370 | 325 | 2120 | 20 | 4-M20×300 | 240 | 8×φ22 | 210 | 8×φ18 | 160 | 190 | 120 | 150 | 450 | 2200 | 1000 | 800 | 1180 | |
| 200UHB-FM | 15KW-6 | 510 | 510 | 580 | 235 | 370 | 480 | 225 | 850 | 220 | 360 | 340 | 1870 | 20 | 4-M20×300 | 295 | 8×φ22 | 240 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 750 |
| 30KW-4 18.5~22KW-6 | 510 | 510 | 580 | 235 | 370 | 480 | 225 | 850 | 220 | 360 | 340 | 1920 | 20 | 4-M20×300 | 295 | 8×φ22 | 240 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 800 | |
| 37KW-4 | 510 | 610 | 700 | 235 | 370 | 480 | 225 | 935 | 170 | 360 | 340 | 1960 | 20 | 4-M20×300 | 295 | 8×φ22 | 240 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 880 | |
| 45kW-4 30KW-6 | 510 | 610 | 700 | 235 | 370 | 480 | 225 | 935 | 170 | 360 | 340 | 2015 | 20 | 4-M20×300 | 295 | 8×φ22 | 240 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 920 | |
| 55kW-4 | 510 | 630 | 745 | 235 | 370 | 480 | 225 | 1000 | 200 | 360 | 340 | 2040 | 20 | 4-M20×300 | 295 | 8×φ22 | 240 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1900 | 1100 | 650 | 980 | |
| 75kW-4 | 510 | 660 | 745 | 235 | 400 | 480 | 225 | 1000 | 275 | 360 | 340 | 2125 | 20 | 4-M20×300 | 295 | 8×φ22 | 240 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 2200 | 1100 | 800 | 1200 |
| 型号 | 配套电机 | A | B | C | E | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 | h | n3×s3 | D1 | n1×s1 | D2 | n2×s2 | M1 | M2 | N1 | N2 | H3 | L7 | L8 | H4 | kg 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200UHB-FM-AH | 37KW-6 55KW-4 | 770 | 770 | 850 | 310 | 655 | 540 | 570 | 1200 | 390 | 450 | 395 | 2415 | 20 | 4-M24×400 | 295 | 8×φ22 | 240 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1685 |
| 45KW-6 75KW-4 | 770 | 770 | 850 | 310 | 655 | 540 | 570 | 1200 | 390 | 450 | 395 | 2500 | 20 | 4-M24×400 | 295 | 8×φ22 | 240 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1850 | |
| 90kW-4 | 770 | 770 | 850 | 310 | 655 | 540 | 570 | 1200 | 390 | 450 | 395 | 2560 | 20 | 4-M24×400 | 295 | 8×φ22 | 240 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1950 | |
| 110kW-4 | 770 | 770 | 850 | 310 | 655 | 540 | 570 | 1200 | 530 | 450 | 395 | 2700 | 20 | 4-M24×400 | 295 | 8×φ22 | 240 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2350 | |
| 250UHB-FM-L | 15KW-6 22KW-4 | 510 | 510 | 580 | 235 | 370 | 515 | 225 | 850 | 175 | 340 | 360 | 1910 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 685 |
| 18.5~22KW-6 30KW-4 | 510 | 510 | 580 | 235 | 370 | 515 | 225 | 850 | 220 | 360 | 360 | 1960 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1600 | 1000 | 650 | 770 | |
| 45KW-4 30KW-6 | 510 | 610 | 675 | 235 | 370 | 515 | 225 | 935 | 170 | 360 | 360 | 2050 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 920 | |
| 55kW-4 37KW-6 | 510 | 630 | 700 | 235 | 370 | 515 | 225 | 1000 | 200 | 360 | 360 | 2080 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1900 | 1100 | 650 | 950 | |
| 75kW-4 | 510 | 660 | 725 | 235 | 400 | 515 | 225 | 1000 | 275 | 360 | 360 | 2160 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 2200 | 1100 | 800 | 1200 | |
| 90KW-4 | 510 | 660 | 725 | 235 | 400 | 515 | 225 | 1000 | 275 | 360 | 360 | 2215 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 2200 | 1100 | 800 | 1220 | |
| 110KW-4 | 750 | 750 | 845 | 235 | 560 | 515 | 245 | 1000 | 390 | 370 | 360 | 2400 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 2200 | 1100 | 800 | 1600 | |
| 250UHB-FM-DL | 18.5~22KW-6 30KW-4 | 510 | 510 | 580 | 245 | 370 | 510 | 225 | 850 | 220 | 375 | 355 | 1955 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 180 | 210 | 120 | 150 | 450 | 1600 | 1000 | 650 | 980 |
| 30KW-6 45KW-4 | 510 | 610 | 680 | 245 | 370 | 510 | 225 | 935 | 170 | 380 | 365 | 2050 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1800 | 1100 | 650 | 1045 | |
| 37KW-6 55KW-4 | 510 | 630 | 700 | 245 | 370 | 510 | 225 | 1000 | 200 | 370 | 365 | 2080 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 1900 | 1100 | 650 | 1140 | |
| 45KW-6 75KW-4 | 510 | 660 | 745 | 245 | 400 | 510 | 225 | 1000 | 275 | 370 | 365 | 2160 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 2200 | 1100 | 800 | 1200 | |
| 90KW-4 | 510 | 660 | 745 | 245 | 400 | 510 | 225 | 1000 | 275 | 370 | 365 | 2210 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 2200 | 1100 | 800 | 1240 | |
| 110KW-4 | 750 | 750 | 845 | 245 | 565 | 510 | 245 | 1000 | 390 | 380 | 365 | 2380 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 2200 | 1100 | 800 | 1600 | |
| 132KW-4 | 750 | 750 | 845 | 245 | 565 | 510 | 245 | 1000 | 390 | 380 | 365 | 2420 | 20 | 4-M20×300 | 350 | 12×φ22 | 295 | 8×φ22 | 160 | 190 | 120 | 150 | 450 | 2200 | 1100 | 800 | 1650 | |
| 250UHB-FM | 18.5KW-6 22KW-6 | 770 | 770 | 850 | 310 | 650 | 510 | 570 | 1200 | 390 | 450 | 390 | 2505 | 20 | 4-M24×400 | 350 | 12×φ22 | 295 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1535 |
| 45KW-4 30kW-6 | 770 | 770 | 850 | 310 | 650 | 510 | 570 | 1200 | 390 | 450 | 390 | 2505 | 25 | 4-M24×400 | 350 | 12×φ22 | 295 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1640 | |
| 55KW-4 37kW-6 | 770 | 770 | 850 | 310 | 650 | 510 | 570 | 1200 | 390 | 450 | 390 | 2505 | 25 | 4-M24×400 | 350 | 12×φ22 | 295 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1735 | |
| 75kW-4 45KW-6 | 770 | 770 | 850 | 310 | 650 | 510 | 570 | 1200 | 390 | 450 | 390 | 2540 | 25 | 4-M24×400 | 350 | 12×φ22 | 295 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1900 | |
| 90kW-4 | 770 | 770 | 850 | 310 | 650 | 510 | 570 | 1200 | 390 | 450 | 390 | 2600 | 25 | 4-M24×400 | 350 | 12×φ22 | 295 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2000 | |
| 110kW-4 | 770 | 770 | 850 | 310 | 650 | 510 | 570 | 1200 | 530 | 450 | 390 | 2740 | 25 | 4-M24×400 | 350 | 12×φ22 | 295 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2400 | |
| 132kW-4 | 770 | 770 | 850 | 310 | 650 | 510 | 570 | 1200 | 530 | 450 | 390 | 2775 | 25 | 4-M24×400 | 350 | 12×φ22 | 295 | 8×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2600 | |
| 300UHB-FM-L | 22KW-6 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2535 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1535 |
| 30KW-6 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2535 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1640 | |
| 37KW-6 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2535 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1735 | |
| 75KW-4 45KW-6 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2570 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1900 | |
| 90KW-4 55KW-6 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2620 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2000 | |
| 110kW-4 75KW-6 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 530 | 475 | 425 | 2770 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2400 | |
| 132kW-4 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 530 | 475 | 425 | 2805 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2500 | |
| 160KW-4 | 770 | 770 | 850 | 310 | 650 | 540 | 570 | 1200 | 530 | 475 | 425 | 2880 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2600 | |
| 300UHB-FM-DL | 18.5-22KW-6 30KW-4 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2535 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1535 |
| 30KW-6 45KW-4 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2535 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1640 | |
| 37KW-6 55KW-4 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2535 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1735 | |
| 75KW-4 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2570 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 1900 | |
| 90KW-4 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 390 | 475 | 425 | 2620 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2000 | |
| 110KW-4 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 530 | 475 | 425 | 2770 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2400 | |
| 132KW-4 | 770 | 770 | 850 | 310 | 650 | 525 | 570 | 1200 | 530 | 475 | 425 | 2805 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2500 | |
| 160KW-4 | 770 | 770 | 850 | 310 | 650 | 540 | 570 | 1200 | 530 | 475 | 425 | 2880 | 25 | 4-M24×400 | 400 | 12×φ22 | 350 | 12×φ22 | 180 | 210 | 120 | 150 | 550 | 3000 | 1300 | 1000 | 2600 | |
| 300UHB-FM | 45KW-8 | 880 | 880 | 960 | 390 | 755 | 582 | 295 | 850×2 | 410 | 170 | 420 | 2650 | 25 | 6-M30×490 | 400 | 12×φ22 | 350 | 12×φ22 | 200 | 230 | 140 | 170 | 650 | 3500 | 1600 | 1100 | 2880 |
| 55KW-8 | 880 | 880 | 960 | 390 | 755 | 582 | 295 | 850×2 | 410 | 170 | 420 | 2770 | 25 | 6-M30×490 | 400 | 12×φ22 | 350 | 12×φ22 | 200 | 230 | 140 | 170 | 650 | 3500 | 1600 | 1100 | 2905 | |
| 90KW-6 75KW-8 | 880 | 880 | 960 | 390 | 755 | 582 | 295 | 850×2 | 410 | 170 | 420 | 2800 | 25 | 6-M30×490 | 400 | 12×φ22 | 350 | 12×φ22 | 200 | 230 | 140 | 170 | 650 | 3500 | 1600 | 1100 | 3350 | |
| 110~132kW-6 90~110kW-8 | 880 | 880 | 960 | 390 | 755 | 582 | 295 | 850×2 | 410 | 170 | 420 | 2880 | 25 | 6-M30×490 | 400 | 12×φ22 | 350 | 12×φ22 | 200 | 230 | 140 | 170 | 650 | 3500 | 1600 | 1100 | 3500 | |
| 160~185KW-6 132KW-8 | 880 | 880 | 960 | 390 | 755 | 582 | 295 | 850×2 | 465 | 170 | 420 | 2980 | 25 | 6-M30×490 | 400 | 12×φ22 | 350 | 12×φ22 | 200 | 230 | 140 | 170 | 650 | 3500 | 1600 | 1100 | 4000 | |
| 220~250KW-6 | 880 | 880 | 960 | 390 | 755 | 582 | 295 | 850×2 | 465 | 170 | 420 | 3070 | 25 | 6-M30×490 | 400 | 12×φ22 | 350 | 12×φ22 | 200 | 230 | 140 | 170 | 650 | 3500 | 1600 | 1100 | 4300 |
1. 表中基础安装尺寸（A/B/L2）保证与泵底座匹配连接；基础土建尺寸(L7/L8/H4)仅供参考，实际施工请以工程设计要求为准。
2. 表中重量为配标准电机时的整机重量。
3. 进出口法兰尺寸引用标准：GB/T 9124.1-2019 PN 1.0MPa。
4. 300UHB-Z以上规格泵配普通电机，高压电机安装尺寸与本表也不有偏差; 350UHB、400UHB、500UHB因大功率电机厂家安装尺寸标准不一致，无法列出统一的安装尺寸，如需相关规格泵安装尺寸，请与宙斯泵业联系确认提供。
5. 此处备注适用于本说明书中所有的安装尺寸及重量表，不再赘述。
6. 本公司保留修正安装尺寸及重量数据的权利，恕不另行通知。
11.1 搬运与安装
(1) 泵经长途运输到达工程现场，安装前应检查整机零件是否完好无损，紧固件应予紧固，检查泵轴与电机轴的同心度，如有移位应予以校正。
(2) 搬运时应以泵体及电机上的吊环为着力点，并要轻起轻放，不要有大的震动和撞击。
(3) 泵要安装在宽敞明亮、便于维护的地方，基础要求平整。
(4) 进出口管路的管径不能小于泵的进出口内径。为减少管道流阻、提高输送效率，配管建议大于泵进出口一个等级。
(5) 进出口管路应清理干净，应设重力支撑系统，泵不能承受管路重量，否则容易损坏；
(6) 为方便检修与控制，泵进出口管路都应安装阀门。
(7) 泵进出口应安装补偿器，又称柔性管道接头。其主要作用是补偿输液管路因热涨冷缩或开机震动等原因引起拉伸、挤压、扭曲的应力，从而提高设备的可拆卸性能和使用安全性能。
(8) 出口管路距离长（高）的岗位，应在靠近泵的出口处安装止回阀，以防止停车时出口高压水锤对泵产生破坏力。
(9) 建议先紧固泵进出口与管路的连接螺栓，再紧固泵的地脚螺栓，以防连接管路时对泵产生拉伸应力而损坏泵机。
(10) 泵在安装过程中应经常用手转动联轴器，检查泵内有无摩擦及碰撞的异响。
(11) 泵的进口应尽量靠近液源，推荐采用倒灌工况，吸上工况需配虹吸桶使用；两种常见工况的安装方法
如下图：
(12) 如下图，吸上工况要尽量减少进口管路的水力损失，不得装小于90°的弯头，90°的弯头不要超过2个；泵进口应设置滤网，防止大块杂质堵塞进口；进口管路连接螺栓要对角均匀拧紧，防止漏气；虹吸桶底部应设置底座用于承重，绝不能悬空安装；一泵配一桶，不能多台泵同时共用一只虹吸桶；如果是备用泵共用虹吸桶，泵进口前都应安装阀门。
12.2 运行前的检查
(1) 运行前应先用手盘动联轴器，检查运转是否灵活、有无异响，有异常情况应先予以排除。
(2) 检查泵的运转方向是否与标示箭头一致。检查电机转向时，切勿联接联轴器，防止电机反转损坏叶轮和泵体。
(3) 从轴承座上的油镜孔处查看润滑油（CD40#柴机油）的位置是否在标志线附近，太多应放掉一些，太少应加上一些。
(4) 检查密封冷却水的流量与压力值（参见密封结构简图与简介部分的要求），冷却水压力太高可能会造成冷却水泄漏、影响密封的使用寿命等问题。
(5) 对吸上工况，需要将虹吸桶灌满，并确保进口管路及虹吸桶密封不漏气；池漕中液位到泵进口的垂直距离H应不超过2m（建议在1m以内，越短越好），否则可能无法吸上，并会影响泵的使用寿命。
12.3 启动
(1) 打开进口阀门，使液体流进泵腔。(2) 接通密封冷却水。 (3) 接通电源。
(4) 及时打开出口阀门（避免长时间逼压运行），并调节至额定的流量、扬程（严禁使用进口阀门调节）。
12.4 运行
(1) 泵运行中如有异响或其它故障时，应立即停车检查，待故障排除后才能继续运转。
(2) 要经常检查泵和电机的温升情况。轴承的温升不应大于40℃，极限温度不大于90℃；电机的最高温升为90℃，极限温度不超过130℃。
(3) 当电机超电流时，应关小出口阀门以降低流量，防止长时间超电流运行损坏电机。
(4) 泵运行中密封冷却水不能中断；K型动力密封的陶瓷轴套，要严防升温后遇冷水，以免因温度骤降而开裂。
(5) 泵运行中要严防泵腔内缺液空运转（如池漕内液体已抽空、进口管路堵塞、低位池无法吸上等），接通冷却水的状态下空运转不得超过3分钟，否则会烧毁泵内部件。水泵空运转后严禁立即继续使用，应待泵及密封部位冷却后再使用。
(6) 泵在关闭出口阀门时的运行称为逼压运行状态，衬塑泵的逼压运行时间应尽可能减短，常温介质以不超过5分钟为限，高温介质最好不要超过2分钟。
12.5 停泵
(1) 关闭出口阀门（防止出口管路液体倒流产生水锤冲击叶轮，使泵机反转造成叶轮松动）。
(2) 切断电源。 (3) 关闭进口阀门及密封冷却水。
12.6 维护
(1) 定期检查轴承座内润滑油的油位，定期更换润滑油（新泵首次更换周期为一个月，以后六个月更换一次）。
(2) 保持泵机外部及环境的清洁，用水冲洗时，应防止电机受潮，冲洗后用布擦净泵机上的水迹。
(3) 对含固量高或容易结晶的工况，停泵前应用清水冲洗管路及泵腔，防止沉淀物或结晶造成堵塞。
(4) 低温环境下液体可能会冰冻，停车后应将泵腔内的液体放空，以防冻裂。若有结冰现象，必要时可加热水进去解冻，直到用手盘动联轴器能灵活转动后再启动泵。
(5) 长期停用的泵，除将泵内的腐蚀性液体放空外，还要用清水将泵体（尤其是密封部件）冲洗干净。最后将泵进出口封闭好，妥善保管。
(6) 使用虹吸桶的工况，要定期检查虹吸桶中的存液情况，如有不足应补满。
