本系列泵是一种单级单吸全塑型悬臂离心泵,其结构特点为:过流部件可以由以下材质制作(F46聚全氟乙烯材质,FP泵为聚丙烯材质),FSB型泵为托架式结构,特点是维修方便;FSB(L)型泵为直联式结构,特点是轻便、节能、经济。
该品种泵主要适用于输送酸碱类或溶剂类的清液介质。采用特殊密封后,也可输送含少量固体的腐蚀性介质。该泵采用WB2、WB3、169等形式的机械密封。具体的适用细分范围与特点分述如下:
FSB型 的特征是过流部件全部为聚全氟乙丙烯(FEP)材料,有极好的防腐性能,能适用输送浓硫酸、硝酸、王水等强氧化性酸,也能适用于输送酸或碱与溶剂混合的清液类介质。适用温度-20-100℃。缺点是产品价格较为贵。
FP型 的特点为过流部件为改性聚丙烯(β-PPH)适用输送温度在85℃以内的清液类腐蚀性介质,不耐氧化性酸的腐蚀。优点:价格经济;缺点:不耐低温环境,在环境温度低于-10℃时,泵体材料会发脆。
关于耐腐蚀的具体数据,用户在选型前可参阅《腐蚀数据手册》。
(一)用户在选用此泵时,应向本厂提供详细的工况,如输送介质的化学性质、介质的固含量、介质的粘度及温度、防爆要求等以便本公司确定细分型号:
1. 耐酸型 适用输送各类强酸或酸与溶剂的混合物。
2. 耐碱型 适用输送碱性清液或碱性液体与溶剂混合物。
3. 防爆型 适用输送易燃易爆的液体,配用防爆电机。

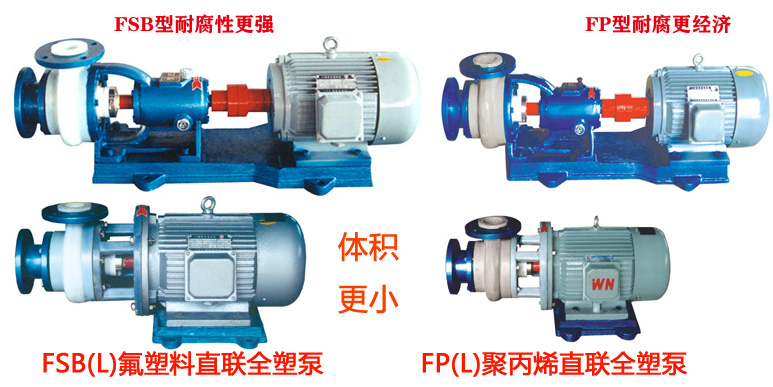

(二)FSB、FP型泵为托架式结构,特点是维修方便。FSB(L)、FP(L)型泵为直联式结构,特点是轻便、节能、经济。用户可根据本单位需要结合实际工况选型。

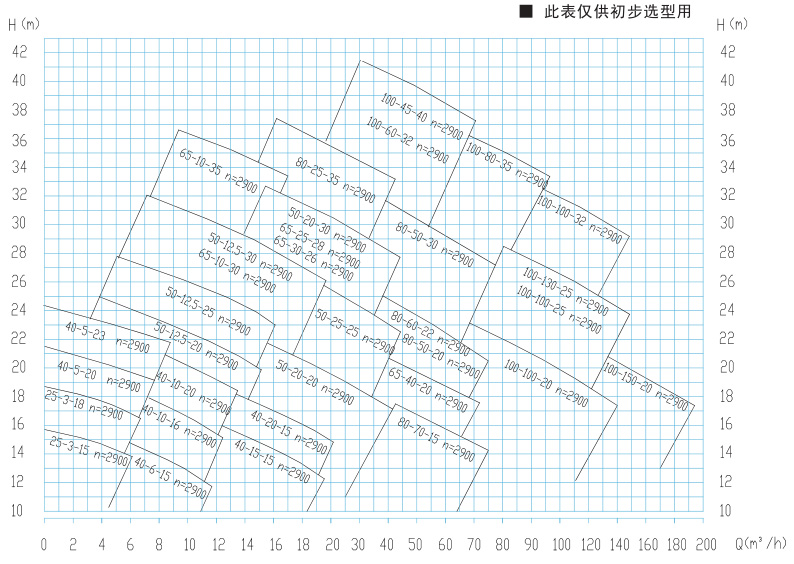

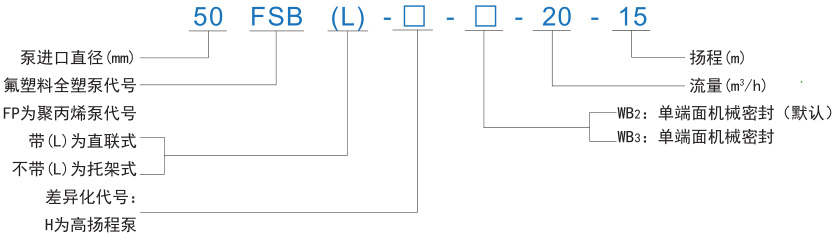

| 序号 | 规格 | 参考型号 | 流量 m3/h | 扬程 | 轴功率(kw) | 配备 电机 | 电机转速 (r/min) | 进口×出口 |
|---|---|---|---|---|---|---|---|---|
| 1 | 25FSB(L) | 25FSB(L)-3-15 | 3 | 15 | 0.64 | 0.75 | 2900 | 25×20 |
| 2 | 25FSB(L)-3-18 | 3 | 18 | 0.76 | 1.1 | |||
| 3 | 25FSB(L)-6-15 | 6 | 15 | 1.2 | 1.5 | |||
| 4 | 25FSB(L)-10-10 | 10 | 10 | 1.3 | 1.5 | |||
| 5 | 40FSB(L) | 40FSB(L) -5-20 | 5 | 20 | 1.25 | 2.2 | 2900 | 40×32 |
| 6 | 40FSB(L) -5-23 | 5 | 23 | 1.44 | 2.2 | |||
| 7 | 40FSB(L) -10-16 | 10 | 16 | 1.84 | 2.2 | |||
| 8 | 40FSB(L) -10-20 | 10 | 20 | 2.0 | 2.2 | |||
| 9 | 40FSB(L) -15-15 | 15 | 15 | 2.1 | 2.2 | |||
| 10 | 50FSB(L) | 50FSB(L)-12.5-20 | 12.5 | 20 | 2.4 | 3 | 2900 | 52×32 |
| 11 | 50FSB(L)-12.5-25 | 12.5 | 25 | 3.0 | 4 | |||
| 12 | 50FSB(L)-20-15 | 20 | 15 | 2.9 | 3 | |||
| 13 | 50FSB(L)-20-20 | 20 | 20 | 3.8 | 4 | |||
| 14 | 50FSB(L)-18-23 | 18 | 23 | 3.9 | 4 | |||
| 15 | 50FSB(L) -H | 50FSB(L) -H-12.5-32 | 12.5 | 32 | 3.6 | 5.5 | 2900 | 50×40 |
| 16 | 50FSB(L) -H-20-30 | 20 | 30 | 5.2 | 5.5 | |||
| 17 | 65FSB(L) | 65FSB(L)-12.5-30 | 12.5 | 30 | 3.2 | 5.5 | 2900 | 65×50 |
| 18 | 65FSB(L)-10-35 | 10 | 35 | 3.2 | 5.5 | |||
| 19 | 65FSB(L)-25-28 | 25 | 28 | 5.0 | 5.5 | |||
| 20 | 65FSB(L)-25-30 | 25 | 30 | 5.2 | 5.5 | |||
| 21 | 65FSB(L)-30-26 | 30 | 26 | 5.4 | 5.5 | |||
| 22 | 65FSB(L)-40-20 | 40 | 20 | 5.6 | 7.5 | |||
| 23 | 80FSB(L) | 80FSB(L)-25-35 | 25 | 35 | 6.2 | 7.5 | 2900 | 80×65 |
| 24 | 80FSB(L)-30-26 | 30 | 26 | 5.5 | 7.5 | |||
| 25 | 80FSB(L)-50-20 | 50 | 20 | 6.5 | 7.5 | |||
| 26 | 80FSB(L)-50-25 | 50 | 25 | 6.9 | 7.5 | |||
| 27 | 80FSB(L)-40-30 | 40 | 30 | 7.4 | 11 | |||
| 28 | 100FSB(L) | 100FSB(L) -45-40 | 45 | 40 | 10.8 | 15 | 2900 | 100×80 |
| 29 | 100FSB(L)-60-32 | 60 | 32 | 11.5 | 15 | |||
| 30 | 100FSB(L)-80-28 | 80 | 28 | 13.4 | 15 | |||
| 31 | 100FSB(L)-90-25 | 90 | 25 | 13.6 | 18.5 | |||
| 32 | 100FSB(L)-100-20 | 100 | 20 | 12.6 | 18.5 | |||
| 33 | 100FSB(L)-110-15 | 110 | 15 | 12.8 | 18.5 |
注:1. 表中轴功率为密度ρ=1时的轴功率,配备电机功率的选用应大于轴功率×ρ(介质密度);
2. 参考型号只是例举了一些常用的流量、扬程参数,实际型号根据客户需求的参数而定;
3. 本公司保留修正、调整性能参数的权利,恕不另行通知。

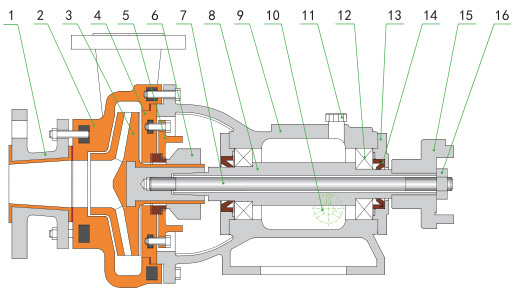

5.1 FSB/FP型泵的结构简图
| 序号 | 名称 | 序号 | 名称 |
| 1 | 进口接管 | 9 | 轴承座 | |
| 2 | 泵壳 | 10 | 油镜 | |
| 3 | 叶轮 | 11 | 油塞 | |
| 4 | 后盖 | 12 | 轴承 | |
| 5 | 静环压盖 | 13 | 轴承压盖 | |
| 6 | 机械密封 | 14 | 轴承油封 | |
| 7 | 穿柱螺杆 | 15 | 联轴器 | |
| 8 | 主轴 | 16 | 穿轴螺 | |
| 注:25、40、50FSB、FP系列泵无穿轴螺杆(50-H除外)其余均按图示 | ||||

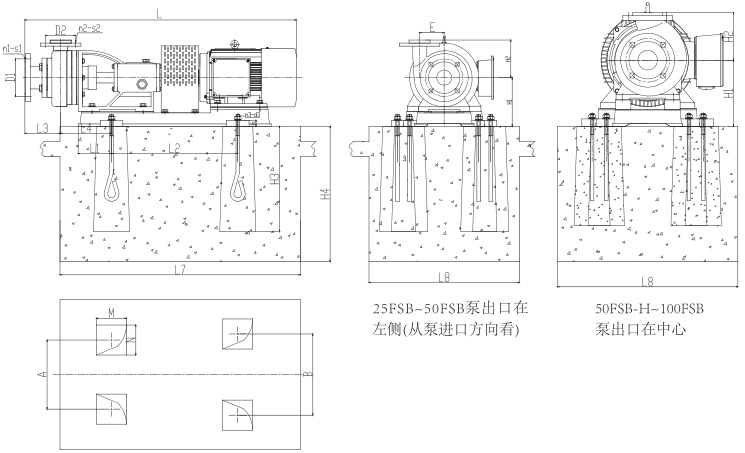

5.2 FSB/FP系列泵的外形图与安装尺寸表

| 型号 | 配套电机 | A | B | E | H1 | H2 | L1 | L2 | L3 | L4 | L | D1 | n1×s1 | D2 | n2×s2 | n3×s3 | M1 | M2 | N1 | N2 | H3 | L7 | L8 | H4 | kg 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25FSB | 0.75-1.5KW-2 | 230 | 230 | 60 | 165 | 120 | 90 | 380 | 85 | 130 | 760 | 85 | 4-φ12 | 85 | 4-φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 700 | 450 | 450 | 70 |
| 40FSB | 2.2KW-2 | 230 | 230 | 75 | 165 | 140 | 90 | 380 | 125 | 140 | 850 | 110 | 4- φ14 | 100 | 4- φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 700 | 450 | 450 | 90 |
| 50FSB | 3KW-2 | 230 | 270 | 82 | 16+5 | 125 | 110 | 420 | 120 | 170 | 900 | 125 | 4-φ14 | 100 | 4-φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 800 | 500 | 450 | 120 |
| 50FSB | 4KW-2 | 230 | 300 | 82 | 165 | 125 | 110 | 420 | 120 | 170 | 920 | 125 | 4- φ14 | 100 | 4- φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 800 | 500 | 450 | 130 |
| 50FSB -H | 5.5KW-2 | 230 | 350 | 0 | 182 | 160 | 110 | 420 | 135 | 185 | 1020 | 125 | 4-φ14 | 110 | 4-φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 900 | 550 | 450 | 150 |
| 65FSB | 5.5-7.5KW-2 | 260 | 340 | 0 | 187 | 160 | 150 | 450 | 130 | 205 | 1060 | 145 | 4- φ18 | 125 | 4- φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 1100 | 550 | 450 | 150 |
| 80FSB | 5.5-7.5KW-2 | 260 | 340 | 0 | 187 | 165 | 150 | 450 | 145 | 205 | 1065 | 160 | 4-φ18 | 145 | 4-φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 1100 | 550 | 450 | 160 |
| 80FSB | 11-15KW-2 | 275 | 370 | 0 | 220 | 165 | 150 | 560 | 145 | 200 | 1195 | 160 | 4- φ18 | 145 | 4- φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 1100 | 600 | 450 | 250 |
| 100FSB | 11-15KW-2 | 310 | 430 | 0 | 225 | 220 | 150 | 600 | 205 | 200 | 1260 | 180 | 4-φ18 | 160 | 4-φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 1100 | 650 | 450 | 270 |
| 100FSB | 18.5KW-2 | 310 | 430 | 0 | 225 | 220 | 150 | 600 | 205 | 200 | 1305 | 180 | 4- φ18 | 160 | 4- φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 1100 | 600 | 450 | 290 |

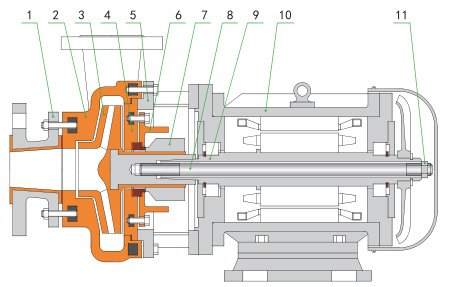

5.3 FSB(L)/FP(L)型泵的结构简图
| 序号 | 名称 | 序号 | 名称 |
| 1 | 进口接管 | 7 | 机械密封 | |
| 2 | 泵壳 | 8 | 穿轴螺杆 | |
| 3 | 叶轮 | 9 | 电机主轴 | |
| 4 | 后盖 | 10 | 电机 | |
| 5 | 支架 | 11 | 穿轴螺母 | |
| 6 | 静环压盖 | |||
| 注:25、40、50FSB(L)、FP(L)系列泵无穿轴螺杆(50-H除外),电动机主轴标准,无需安制;其余均按图示,电机主轴均需定制加工 | ||||

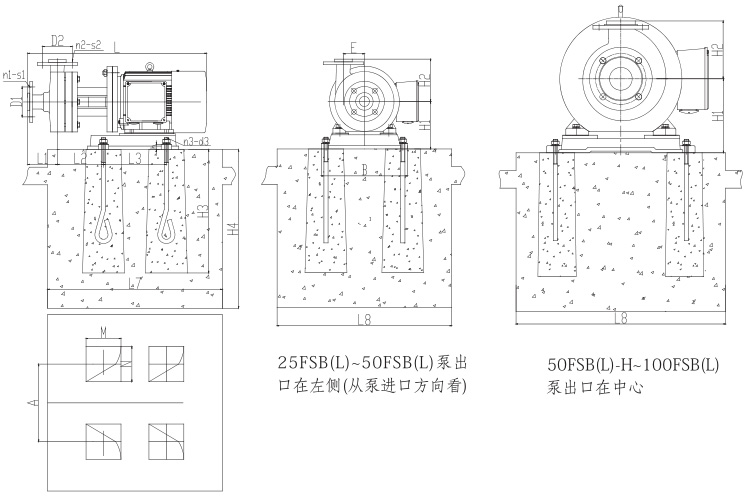

5.4 FSB(L)/FP(L)系列泵的外形图与安装尺寸表

| 型号 | 配套电机 | A | B | E | H1 | H2 | L1 | L2 | L3 | L | D1 | n1×s1 | D2 | n2×s2 | n3×s3 | M1 | M2 | N1 | N2 | H3 | L7 | L8 | H4 | kg 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25FSB(L) | 0.75-1.5KW-2 | 220 | 250 | 60 | 125 | 120 | 85 | 158 | 180 | 490 | 85 | 4-φ12 | 85 | 4-φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 500 | 500 | 450 | 35 |
| 40FSB(L) | 2.2KW-2 | 220 | 250 | 75 | 135 | 140 | 125 | 185 | 180 | 630 | 110 | 4- φ14 | 100 | 4- φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 500 | 500 | 450 | 60 |
| 50FSB (L) | 3KW-2 | 300 | 345 | 82 | 145 | 125 | 120 | 172 | 220 | 635 | 125 | 4-φ14 | 100 | 4-φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 500 | 550 | 450 | 80 |
| 50FSB(L) | 4KW-2 | 300 | 345 | 82 | 157 | 125 | 120 | 180 | 220 | 660 | 125 | 4- φ14 | 100 | 4- φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 500 | 550 | 450 | 100 |
| 50FSB(L) -H | 5.5KW-2 | 330 | 380 | 0 | 177 | 160 | 135 | 210 | 180 | 690 | 125 | 4-φ14 | 110 | 4-φ12 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 500 | 550 | 450 | 130 |
| 65FSB (L) | 5.5-7.5KW-2 | 330 | 380 | 0 | 177 | 160 | 130 | 220 | 180 | 690 | 145 | 4- φ18 | 125 | 4- φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 500 | 550 | 450 | 150 |
| 80FSB(L) | 5.5-7.5KW-2 | 330 | 380 | 0 | 177 | 165 | 145 | 215 | 180 | 700 | 160 | 4-φ18 | 145 | 4-φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 500 | 550 | 450 | 150 |
| 80FSB(L) | 11-15KW-2 | 375 | 425 | 0 | 210 | 165 | 145 | 110 | 365 | 840 | 160 | 4- φ18 | 145 | 4- φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 650 | 600 | 450 | 250 |
| 100FSB(L) | 11-15KW-2 | 375 | 425 | 0 | 210 | 220 | 205 | 105 | 365 | 900 | 180 | 4-φ18 | 160 | 4-φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 650 | 600 | 450 | 250 |
| 100FSB(L) | 18.5KW-2 | 375 | 428 | 0 | 210 | 220 | 205 | 155 | 365 | 940 | 180 | 4- φ18 | 160 | 4- φ18 | 4-M12×300 | 100 | 130 | 100 | 130 | 350 | 650 | 600 | 450 | 280 |
(一)起动及停车
1.检查电动机动转方向,是否与泵的旋转标记一致。
2.FSB型泵启动前检查托架油室内油位是否在规定范围内。
3.开启进口阀门,往水泵内注足液体(引液)。
4.关闭出口阀门。
5.上述步骤完成后,启动电机慢慢打开出口阀门,这时压力表的位置将随出水打开的大小和变化,当压力表指针指到需要的位置时,停止出水阀门的调整。
6.当需要停车时,首先关闭出水阀门,切断电源,再关闭进口阀门。
(二)运转
运转过程中发现振动或不正常的声音时,应立即停车检查原因,故障排除才能工作。
(三)FSB型泵的拆卸
1.拧下轴承座与底板的连接螺栓,使泵头与电机分离。
2.拧下泵壳与轴承座的连接螺栓,卸下泵壳。
3.松开机械密封动环内六角紧固螺丝。
4.拧下穿轴螺母,用木锤轻击穿轴螺杆,叶轮松动后取下。
5.从叶轮轴上取下动环、静环组合等,拧下后盖与静环压盖的连接螺栓,取出静环。
6.拆下轴承座前后轴承压盖,取出泵轴、轴承,清洗轴承座内腔。
(四)FSB(L)型泵的拆卸
1.拧下泵壳与支架的连接螺栓,卸下泵壳。
2.松开机械密封动环内六角紧固螺丝。
3.卸下电机风罩,拧下穿轴螺母。用木锤轻击穿轴螺杆,叶轮松动后取下。
4.从叶轮轴上取下动环、静环组合等,拧下后盖与静环压盖的连接螺栓,取出静环。
(五)维护
本系列泵根据使用条件的不同安装不同材质的机械密封,我厂正常安装配套出厂的密封为WB2或169型。
1.一般机械密封适用于清洁的无悬浮硬质颗粒的介质,如有颗粒请预先在订合同时告知。对新装的系列管路和储液罐,应认真冲洗干净,严防固体颗粒进入密封端面,使密封失效。
2.在结晶的介质中,使用机械密封时,要注意经常冲洗,停车后重新启动前,要使密封端面的结晶冲洗干净。
3.拆卸机械密封应仔细,不许用手锤、铁器等物敲击,以免破坏动、静环密封面。
4.如果机械密封长期使用后污垢结实拆不下来时,不要强行敲击,应设法清除污垢,冲净后再进行拆卸,以保证元件完好无损。
5.安装机械密封前,应首先检查机封元件是否失效和损坏,如有则应重新更换或修复。严格检查动、静密封面的损坏情况,不许有任何细微的划伤、破边与缺陷,所有零部件(包括泵壳、叶轮、后盖、密封腔等在装机前冲洗干净,然后涂上一层清洁的油脂或机油。
6.装配时,注意静环与后盖的平行度,以防影响密封效果。
7.正确调整弹簧的压缩力,使其不要太紧或太松。安装泵时要先用手转动,应感觉密封有一定的压缩力,而又能轻快自如灵活的转动即可,否则应调整弹簧的压缩力,以保证密封效果。
