特点：经济、高效、节能

结构：钢衬塑耐腐蚀离心泵

适用：主要适合输送 100℃以内的腐蚀性和非腐蚀性清液或含少量固体物料的稀浆，不适合输送强氧化性酸或腐蚀性介质。

一、产品简介

UHB-P钢衬塑料经济型耐腐泵，UHB-P钢衬塑料泵,耐腐泵,耐腐耐磨料浆泵，UHB-P（U）系列是一种钢衬塑耐腐蚀离心泵简称耐腐泵，是宜兴市宙斯泵业有限公司在原UHB-ZK的基础上通过改良的经济型耐腐泵品种，UHB-P型过流部件采用改性聚丙烯材料衬里，UHB-U型过流部件采用改性超高分子量聚乙烯材料衬里，钢衬结构即保证了产品结构强度又具有较强耐温耐腐性。

其突出的比较性优势在于：在保证了具有普通钢衬塑泵优异性能的同时通过生产工艺改进一步降低了生产成本，其价位合理之优势深受市场的肯定。

缺点：其耐磨性能略低于UHB-ZK系列耐腐耐磨泵。

UHB-P（U）系列泵安装尺寸与UHB-ZK系列相同，UHB-P（U）系列系列与UHB-ZK系列泵通过各自突出特点形成较好互补优势。

二、技术性能

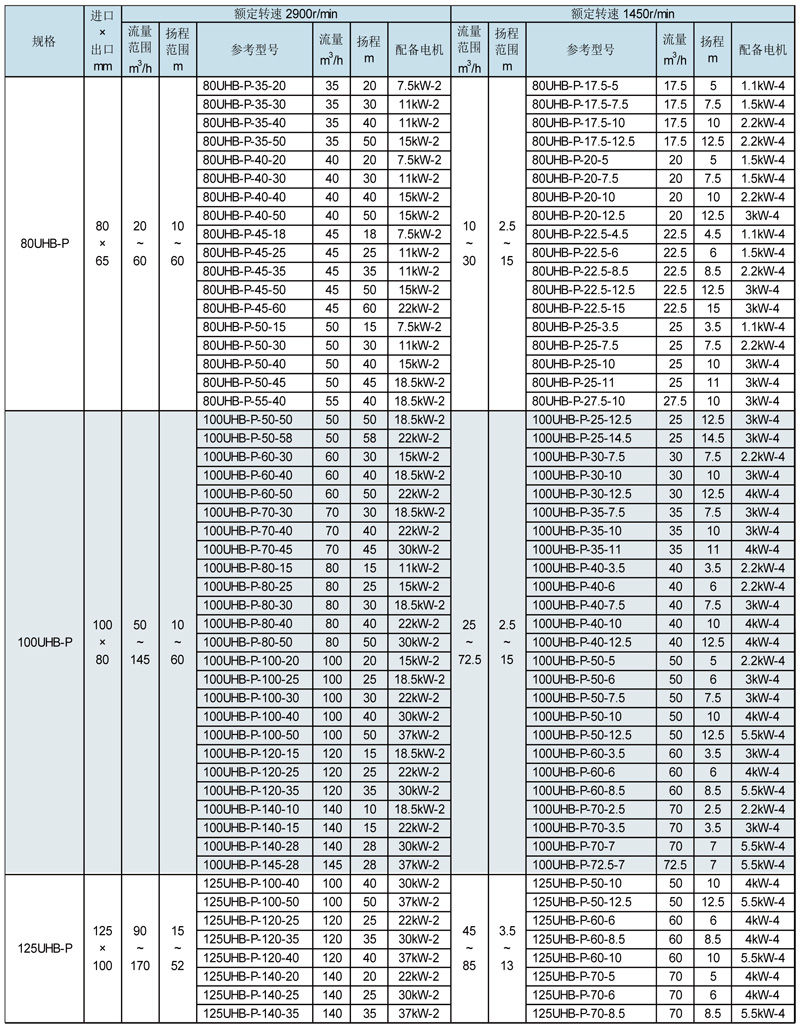

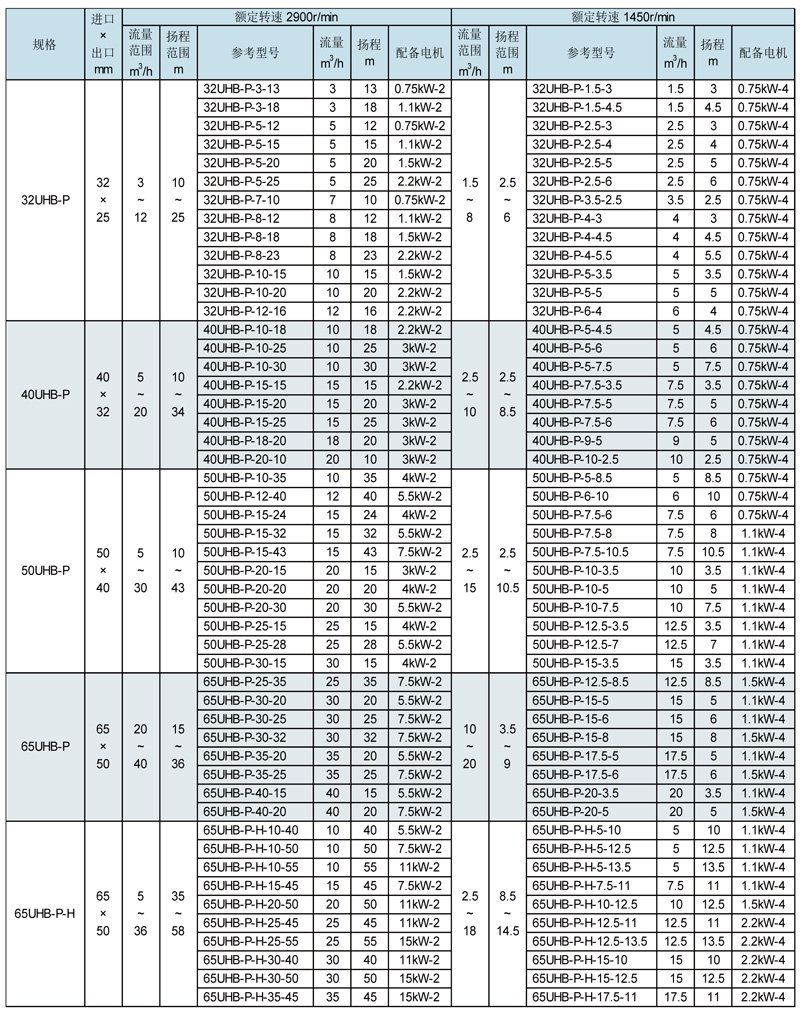

参数范围：进口直径Φ32~125mm，流量范围3~160m3/h任选，最低扬程5m（压力为0.05MPa），最高扬程50m（压力为0.5MPa以内），根据不同规格选定。

密封形式：K型动力密封和机械密封任选。

三、应用范围

3.1 适用范围：

U型过流部件为改性超高分子量聚乙烯，适用于输送温度100℃以内的腐蚀性和非腐蚀性清液或含少量固体物料的稀浆。主要适用输送酸碱类介质，不适用输送强氧化性酸和溶剂类介质。

P型适用输送温度100℃内的清液类腐蚀性介质。

3.2 典型的应用行业与岗位：

① 硫酸磷肥业：稀酸、母液、污水、含硅胶的氟硅酸、磷酸料浆等介质的输送。

② 化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。

③ 氯碱业：盐酸、液碱、电解液等。

④ 水处理业：纯水、高纯水、污水（电镀污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等）。

⑤ 钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。

⑥ 湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。

⑦ 其它各业相关类似的工况。

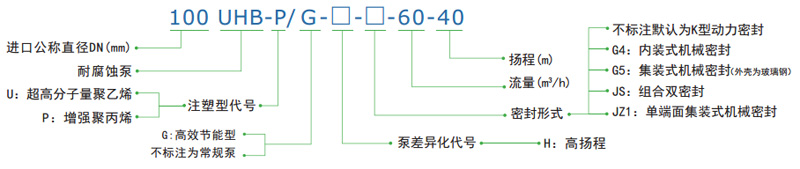

四、型号说明

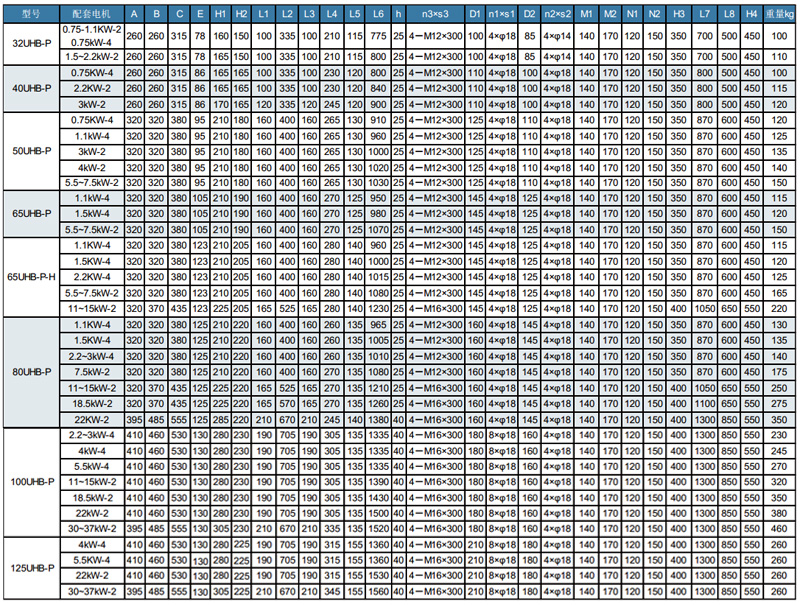

五、结构简图

5.1 不带副叶轮泵结构简图

序号	零部件名称	材质	序号	零部件名称	材质
1	进口哈夫		*16	轴套	氮化硅陶瓷
2	进口法兰		*17	K形密封圈	F4/F26B
*3	泵盖	PP/QT	18	冷却水嘴	PP
*4	泵盖压紧圈		19	水封环	玻璃钢
*5	锁紧螺母	UHMWPE/A3	*20	O形密封圈	F26B
*6	泵盖垫	F26B	21	顶圈	PP
*7	防转螺母	A3	22	密封盒盖	玻璃钢
8	华司	A3	*23	轴套垫	F26B
*9	锁紧螺母L垫	F26B	24	挡酸片	玻璃钢
*10	叶轮	PP/A3	25	轴承侧盖	HT-200
*11	泵壳	PP/QT	26	轴承油封	氯丁胶
*12	叶轮垫	F26B	27	轴承
*13	密封盒垫	F26B	28	轴承座连	HT-200
14	密封盒垫块	PP	29	油塞
*15	密封盒	玻璃钢	30	主轴	40Cr钢

注：序号前带有“*”标志的为易损件，供用户采购备件参考。

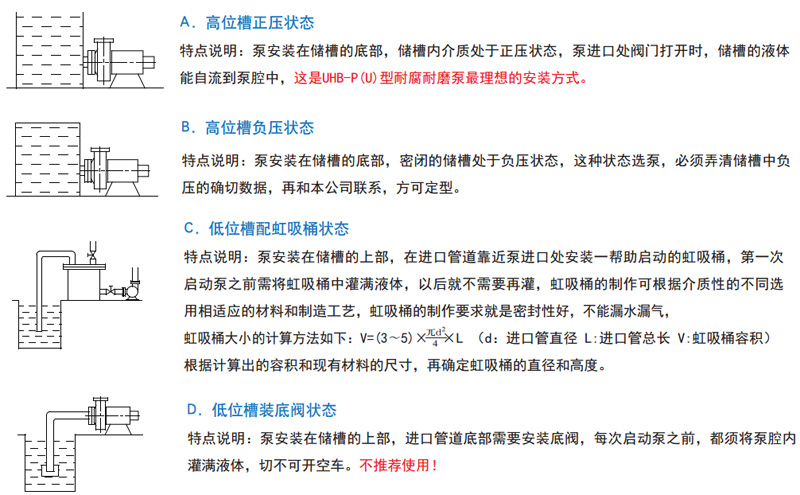

六、密封结构说明

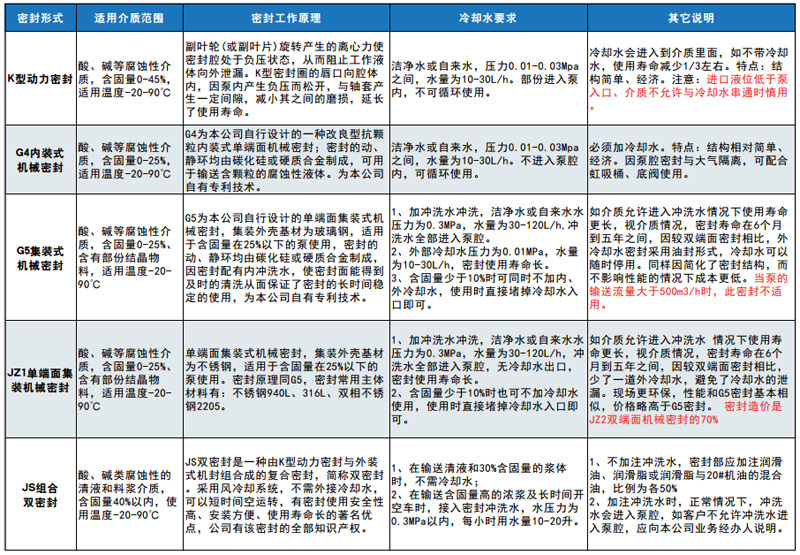

6.1适用于UHB-P(U)耐腐蚀离心泵的轴密封性能对比说明

6.2 K型动力密封结构简图及简介

1.锁紧螺母 2.防转螺母 3.华司 4.锁紧螺母L垫 5.叶轮 6.泵壳 7.叶轮垫 8.轴套 9.密封盒垫 10.密封盒垫块 11.密封盒 12.K形密封圈 13.密封盒盖 14.轴套垫 15.挡酸片 16.主轴

工作原理：该密封主要由副叶轮(或副叶片)与停车密封(K形密封圈)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。K形密封圈的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮（或副叶片)停止旋转，密封腔由负压转为正压，停车密封开始工作，K形密封圈的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长密封圈的使用寿命。该密封的密封圈采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质（带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05MPa以内)。

6.3 G4型机械密封结构简图及简介

1.动环 2.静环 3.密封盒垫块 4.O型圈 5.密封盒垫 6.锥形密封圈 7.O型圈垫块 8.O型圈垫块垫床 9.密封盒 10.静环座 11.弹簧 12.弹簧座 13.冷却水封 14.密封盒盖

G4密封为宜兴市宙斯泵业有限公司自行设计的一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。可用于输送含大量颗粒的腐蚀性液体。可用于输送含大量颗粒的腐蚀性液体。静环与密封盒之间设置了锥形密封圈与不锈钢垫块，使硬颗粒不能进入静环与密封盒之间的间隙中，并更加稳定可靠。静环前后位移自如，克服了原有耐颗粒密封的“卡砂”失效的缺点。

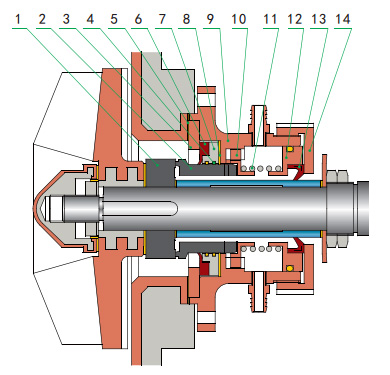

6.4 G5防腐型集装式机械密封结构简图及简介

1、动环 2、静环 3、防砂K形圈 4、密封盒垫块 5、密封盒垫 6、密封盒 7、静环座 8、轴套 9、冷却水嘴 10、弹簧 11、弹簧座 12、冷却水封 13、密封盒盖 14、挡酸片

1、动环 2、静环 3、密封盒垫块 4、O型圈 5、密封盒垫 6、锥形密封圈 7、O型圈垫块 8、O型圈垫块垫床 9、密封盒 10、静环座 11、弹簧 12、弹簧座 13、冷却水封 14、密封盒盖

G3密封为宜兴市宙斯泵业有限公司公司自行设计的一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比，静环与密封盒之间设置了挡砂圈，硬颗粒不能进入静环与密封盒之间的间隙中，使静环前后位移自如，克服了原有耐颗粒密封的“卡砂”失效的缺点。G4密封是对G3密封防砂K形圈部位的进一步改进，性能更加稳定可靠。

6.4 G5防腐型集装式机械密封结构简图及简介

1、叶轮 2、泵壳 3、轴套1 4、动环 5、静环 6、顶圈 7、静环固定圈 8、轴套2 9、蓄能垫 10、密封盒 11、主轴 12、主轴护套 13、冷却水封 14、轴承

该密封是对常用的集装式机封的改良品种，改良的目的在于：提供一种能适用于各类腐蚀性清液及料浆输送的集装式泵轴机械密封，方便客户的采购、运输、贮存，安装等。

改良的方法：一是把密封与介质接触部位的材料全部改为腐蚀性能极好的非金属材料，使密封既有良好的防腐性能，又有极好的经济性，能使用户在花较少的成本的同时，又能使用到性能好的防腐型集装式密封；二是在冷却水密封圈前端设置了渗漏液收集腔和渗漏液排除通道。防止冷却水密封的滴漏，克服了常规的集装机封滴漏的不足。

注意：上述密封目前处于试验性试用阶段，欢迎用户使用！

6.5 JZ1单端面集装式机械密封结构简图及简介

1.叶轮 2.后泵盖 3.密封挡环 4.机封垫块垫 5.机封垫块 6.机封垫 7.机封压盖 8.内冲洗水嘴 9.机封组合 10.定位板 11.固定环 12.主轴

JZ1单端面集装式机械密封，集装外壳基材为不锈钢，适用于含固量在25%以下的泵使用。密封原理同G5，密封常用主体材料有：不锈钢940L、316L、双相不锈钢2205。

冷却水要求:1、加冲洗水冲洗洁净水或自来水水压力为0.3MPa，水量为30-120L/h,冲洗水全部进入泵腔，无冷却水出口，密封使用寿命长。注意：运行或调试正反转启动前必须先接通冷却水，否则密封将会损坏！ 2、含固量少于10%时也可不加冷却水使用，使用时直接堵掉冷却水入口即可。注意：若密封不设置内外冲洗水，则调试点启动及运行前泵腔内必须充满液体！

6.6 JS组合双密封结构简图及简介

1.结构特点： JS组合双密封是一种有动力密封（13）、机械密封（9）+（18）组合安装使用的泵轴密封。动力密封在叶轮侧，机械密封在电机侧，两种密封之间有存液腔（21），存液腔中有导热介质（22），机封部位有生风散热的风轮或风叶（20）。

2.使用特点： JS组合密封有自冷却体系，自润滑体系。因此使用时不需外接冷却水。该密封能适用于输送料浆或和清液的腐蚀性和非腐蚀性介质的离心泵上，包括前吸型、侧吸型、单级或双级离心泵。

3.组合密封的科学性和工作原理其科学性在于：把动力密封的挡砂功能，存液腔的存液功能，机封的封液功能，存液的导热功能和润滑功能，风轮的散热功能，有机地联系并组合起来，形成一个有特殊整体功能的新型密封，其新颖性在于：一是可以输送料浆；二是不用外接冷却水冲洗；三是可以适当空运转。

其工作原理为：动力密封在前挡砂，起到密封砂浆的作用，机械密封在后密封存液腔（21）中的存液（清液或油脂），存液腔中的存液起到润滑机封的动静环和轴套与唇形橡胶密封圈的作用。与此同时，又起到传递热能的作用，即密封部位的热量传导到密封外侧的散热装置（10）上。散热装置包括散热片，风轮的功能是在泵机运转时把密封部位的热量散布出去，保证轴密封安全运行。JS组合双密封的科学性就是把各单一组件的独立功能组合联系起来，使他们互相配合，互相作用，功能互补，相互依存，形成一个整体的、有润滑功能的、有冷却功能的、有挡砂功能的、有停车开车均有防漏功能的，同时还可以适当开空机的先进的密封整体。

4.该密封目前研发的进度情况：一是在一些典型岗位试运行，总体效果较好；二是现在逐步在完善各种规格，满足用户需求；三是同时展开知识产权保护工作。
