HFM系列无泄漏耐腐耐磨泵是一种的衬里型后吸式（轴密封位置与进液口同向）的耐腐耐磨泵。该 泵是总结了普通耐腐耐磨泵，在运行时，密封容易泄漏的情况下开发的一种新型压力输送泵，它具有 以下三大优点：
1、泵进液口在轴密封同向，轴密封处在负压环境下，因此不会泄漏，克服了原有耐腐耐磨泵易损 坏，轴密封易泄漏的固疾。
2、应用范围广泛：该泵备有多种可以互换的衬里材料，可以适用各种化学性质的腐蚀性、磨蚀性 清液和料浆的输送，而且各种不同材料的备件互换性能好，用户调整极为方便。
3、运行费用低：其主要因素有二个，一是易损件泵盖和吸入口等采用了分体式结构，设有独立的 耐腐耐磨易损件，更换方便，更为经济。二是泵的密封不采用背叶轮减压，节省了轴功率的消耗，节 省了能源。

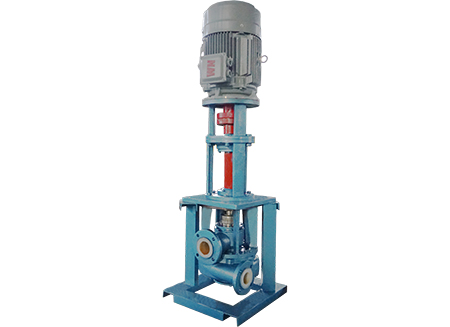

HKL系列空气轴密封料浆离心泵是由HFM系列无泄漏耐腐耐磨泵演变而来，因此，HKL系列空气轴 密封料浆离心泵继承了HFM系列无泄漏耐腐耐磨泵的三大优点，同时又增加了短时间内开“空机”密封 不损坏，密封使用寿命更长的优点。
二、应用范围
二、应用范围
一. 本系列泵可输送100℃温度以内的各类腐蚀性和非腐蚀性清液和料浆或用作各类压滤机加 压喂料用泵，例如：有色金属的锌、铜、钴、镍、锰等湿法冶炼工艺的压滤机配用泵或工艺流程 泵，矿山选矿、非金属矿产加工（钛白粉、高岭土等）工艺中的浆体输送泵，环保产业中的污泥、 废渣输送泵，其它化工、染料、制药、食品生产工艺中的压滤泵或压力输送泵。
二. 长期逼压运行（泵出口压力高）输送腐蚀性介质的岗位，如烟气脱硫、大气治理中的压力 喷淋泵、压力冲洗泵等。
三. 其它泵输送介质时，容易泄漏的岗位。 四. 该泵有单级和双级二个系列，能满足需要小流量高压力输送腐蚀性料浆的岗位。
五、泵的密封结构说明

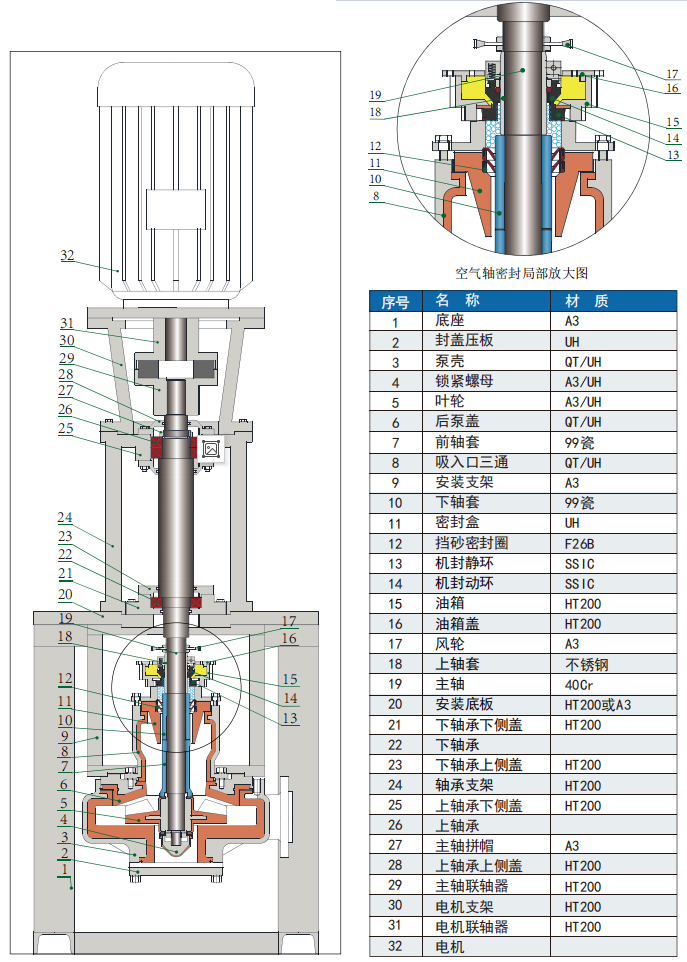

5.1 KQ空气轴密封的结构简图及介绍
5.1 KQ空气轴密封的结构简图及介绍

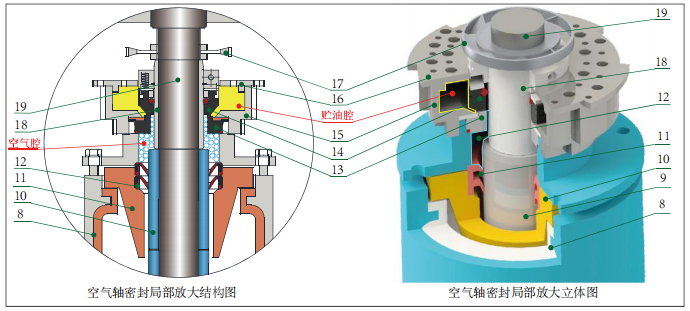

KQ空气轴密封由密封盒（11）/挡砂密封（12）/空气腔 /机封（13+14）/润滑油腔 /风轮（17）组成。 挡砂密封（2）的作用是密封泵腔中的砂浆，不让砂浆进入空气腔；空气腔 的作用是贮存空气，阻止介质 接触机封（13+14）；机封（13+14）的作用是密封空气腔中的空气；润滑油 的作用是润滑机封的动、 静环，使机封的动、静环不会干磨发热；风轮（17）的作用是生风、冷却机封的温度。
5.1 KQ空气轴密封的结构简图及介绍 5.2 KQ空气轴密封的工作原理
泵机起动后，泵腔中的流体把泵腔中的空气挤入空气腔，空气腔的空气阻隔了被输送介质与密封组件的接触 ，使轴密封能在洁净的空气环境状态下运行。由于轴密封不接触被输送的液体或砂浆，因此就不会被磨蚀。机封 的摩擦副的外周设有贮油腔 ，贮油腔中的润滑油起到润滑并冷却机封的动、静环的作用，使机封在空气中正常工 作。风轮（17）产生的风起到冷却机封的作用。
六、安装使用说明
6.1 安装与检查
将泵垂直固定于所需的位置上，连接好出口管路。安装完毕，应用手盘动联轴器，看看是否运转灵活，如转 动不灵活或有不正常噪音、卡死等异常，应重新拆泵检查，清理异物，消除噪音；或通过增减叶轮垫调整叶轮与 泵体之间的间隙，此间隙应保证在1~2mm之间；或通过增减泵盖垫调整叶轮与泵盖之间的间隙，此间隙应保证在 1~2mm之间。安装好后，再盘动联轴器，如此反复直到动转灵活方可接电，按启动程序使泵进入工作状态。
泵机起动后，泵腔中的流体把泵腔中的空气挤入空气腔，空气腔的空气阻隔了被输送介质与密封组件的接触 ，使轴密封能在洁净的空气环境状态下运行。由于轴密封不接触被输送的液体或砂浆，因此就不会被磨蚀。机封 的摩擦副的外周设有贮油腔 ，贮油腔中的润滑油起到润滑并冷却机封的动、静环的作用，使机封在空气中正常工 作。风轮（17）产生的风起到冷却机封的作用。
六、安装使用说明
6.1 安装与检查
将泵垂直固定于所需的位置上，连接好出口管路。安装完毕，应用手盘动联轴器，看看是否运转灵活，如转 动不灵活或有不正常噪音、卡死等异常，应重新拆泵检查，清理异物，消除噪音；或通过增减叶轮垫调整叶轮与 泵体之间的间隙，此间隙应保证在1~2mm之间；或通过增减泵盖垫调整叶轮与泵盖之间的间隙，此间隙应保证在 1~2mm之间。安装好后，再盘动联轴器，如此反复直到动转灵活方可接电，按启动程序使泵进入工作状态。
6.2 启动
接通电源点启动，查看电机转动方向与泵上箭头所指方向是否一致，如不一致应重新接线调整；电机运转正 常后应慢慢开启出口阀门至所需的工作状态。
6.3 停车
