UHB-ZK-JS系列是一种适用于输送高浓度料浆的耐腐耐磨离心泵，其过流部件采用改性超高分子聚乙烯（UHMWPE）材料衬塑成型，钢衬结构既保持产品结构强度又具有好的耐温耐腐性，同时配套JS型无冷却水负压密封使该泵能适应输送高浓度料浆和其他各种工况，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各类稀酸；环保行业各类污水等。该泵既耐磨损又耐腐蚀，使用范围十分广泛。
        ①独特的密封优势：配置使用了专利新型密封——JS型负压密封(专利号：CN218151617U)，外设风冷体系，泵运行时，泵机的独特的内部结构能将轴密封部抽吸成真空负压状态，在风冷体系的作用下，使轴密封不用加注冷却水也可安全运行，而且该密封不仅可以适用于酸碱类介质，还可以适用清液和料浆的输送。
        ②其次UHB-ZK-JS型泵机的叶轮采用背叶片+浆液循环通道结构，使得轴密封部位的流体的流动性增加，有效冷却了泵机的机封部位，消除了机封部位浆液升温易损坏的不足，提高了输送浓浆的离心泵组合机封的使用寿命，达到了本发明的目的。上述优点有效提升了防腐耐磨离心泵的安全使用性能。

                       最高扬程70m（压力为0.7MPa以内），根据不同规格选定。

 ② 密封形式：JS免加冷却水密封为公司优势专利技术，其他密封形式可根据型号说明选择。

3.1 主要优点：
        ① 结构简单、重量轻、拆装方便； ② 耐磨性好，使用寿命长；③ 价格经济，节省成本。

3.2 典型的应用行业与岗位：
       ① 有色金属湿法冶炼工艺中的各类磨蚀性要求高的浆体的输送
       例如：锌冶炼中的浓密机底流泥，铜、金、镍、钴湿法冶炼中的阳极泥，以及钒、稀土等各类有色金
       属湿法冶炼工艺流程中的磨蚀性、腐蚀性矿浆的输送。
       ② 环保工程中的碴浆类的输送。
       例如：烟气脱硫工程中的排碴输送，酸碱中和体系中的石灰浆输送。各类泥浆、废碴浆的输送。
      ③ 洗煤、选矿中的矿浆的输送。
      ④ 非金属矿产加工中的高岭土、膨润土、白土浆体的输送。
      ⑤ 颜料、涂料生产中的钛白粉浆、铁红粉料浆等物料的输送。
      ⑥ 锂电、新能源、化纤、纺织印染等行业浆体的输送。
      ⑦ 其它各种磨蚀性要求高的浆体的输送。

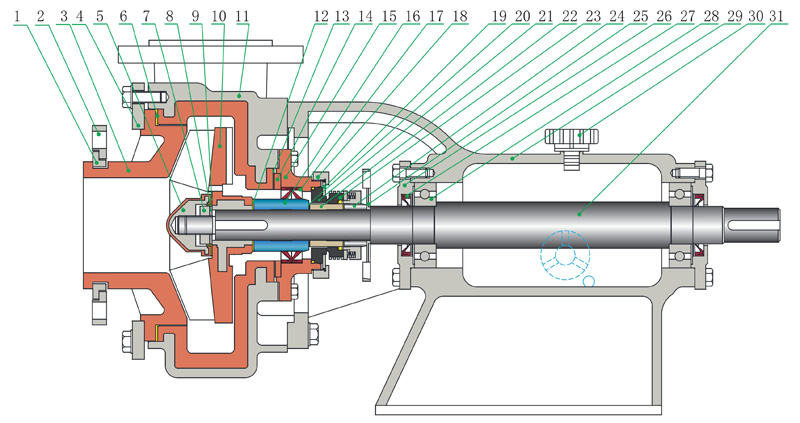

5.1 不带副叶轮泵的结构简图

注：序号前带有“√”标志的为易损件，供用户采购备件参考

注：序号前带有“√”标志的为易损件，供用户采购备件参考

6.1 JS型风冷密封结构简图及介绍

JS1型风冷密封各部件的功能介绍:

1、固液分离腔（5）功能为三：一是存液，使密封部位有足够的存液，不会产生干磨；二是固液分离腔里旋转的液体把浓浆中的固体分离排出，留下相对清液冷却、润滑橡胶密封圈；三是封闭局部液体，有利于产生密封部位的负压场。
2、外置式排液通道（4）设置在叶轮的幅板上，叶轮转动时，产生离心力，进而抽吸固液分离腔中的渣浆，把含固量高的渣浆抽排出固液分离腔（5），同时使固液分离腔中的液体处于负压状态，进而保护唇形橡胶圈的使用安全。
3、进液孔（3）设在叶轮幅板上，呈轴向设置，其功能主要是把泵吸入口的浆体引入固液分离腔，为固液分离腔补液。
4、第一个K型橡胶密封圈（6）功能为挡砂，不让固液分离腔中的砂粒进入带动静环的机封部（9）。
5、第二个K型橡胶密封圈（7）为反装式结构，功能为密封存油腔（8）中的油脂，不让存液腔中的油脂流失。
6、存油腔（8）设置于机封（9）与K形密封圈之间，功能有二：一是存油，润滑机封的动静环；二是导热，把轴套上的热能传递给机封的动环（10）部，进而散发出去。
7、带动静环的机封（9）+（10）设在K形密封圈的后侧，功能为密封空气，使泵机外部的空气不进入泵腔中。
8、风轮（11）设在主轴上，随主轴转动，功能为生风，吹散密封部位各部件的热量。
