一、特点

● 泵室完全封闭，取消轴封，通过磁力耦合器间接驱动叶轮工作。

● 新型材料的隔离套耐压好、寿命长。

● 过流部件采用氟塑料制造，具有优异的耐腐性。

● 承重部分为金属材料，足以承受管道和流体的重量及机械冲击。

CQB系列氟塑料磁力驱动泵，其过流部件采用氟塑料及高纯度工业陶瓷制成，具有优异的耐腐性及密封性；泵的承重部分为金属材料，足以承受管道和流体的重量及机械冲击，泵室完全封闭，通过磁力偶合器间接驱动叶轮工作，取消了轴封，因此彻底杜绝了一般轴传动式离心泵轴封处跑、冒、滴、漏的现象，达到了零泄漏、无污染的较佳工况要求，因此广泛用于化工、医药、铝箔、制酸、涂装、有色金属等行业。该系列泵因结构的特殊性，不适宜输送润滑性差的液态烃，带结晶的碱、盐以及含固体颗粒的料浆；只能输送纯清液，适用温度：-20℃～100℃。可以用来输送强酸、强碱、剧毒、有机溶剂及纯净、贵重的化学介质，适用于各种化工流程，充分满足严格的安全性、可靠性和生态环保要求。

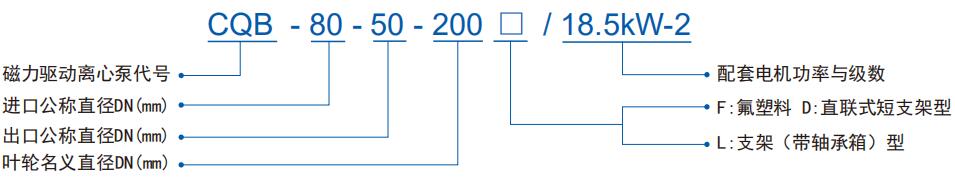

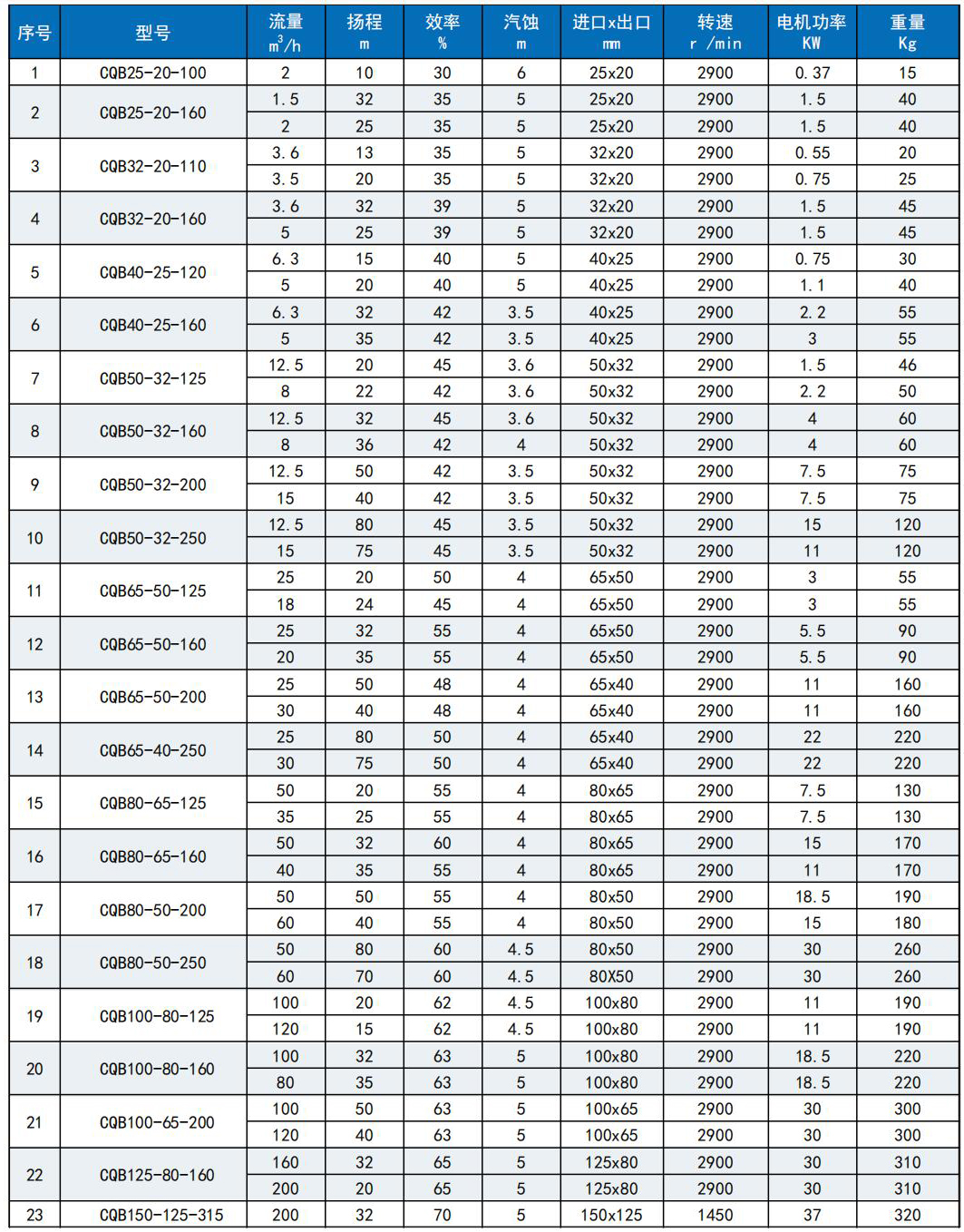

二、型号说明

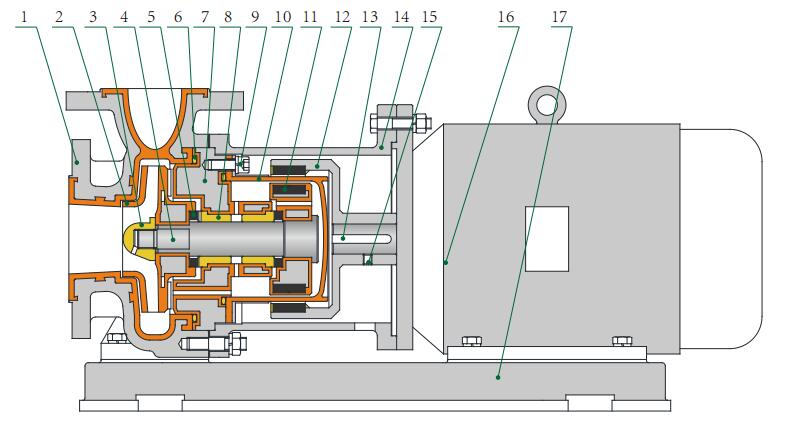

三、结构简图

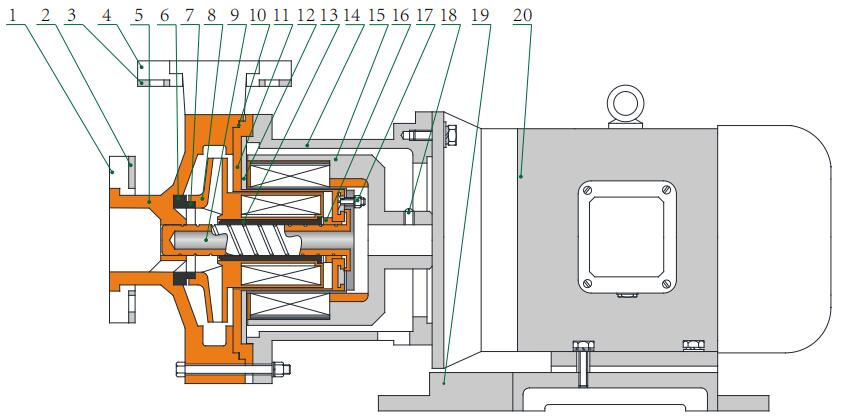

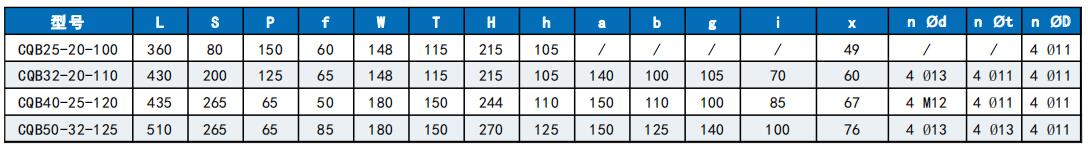

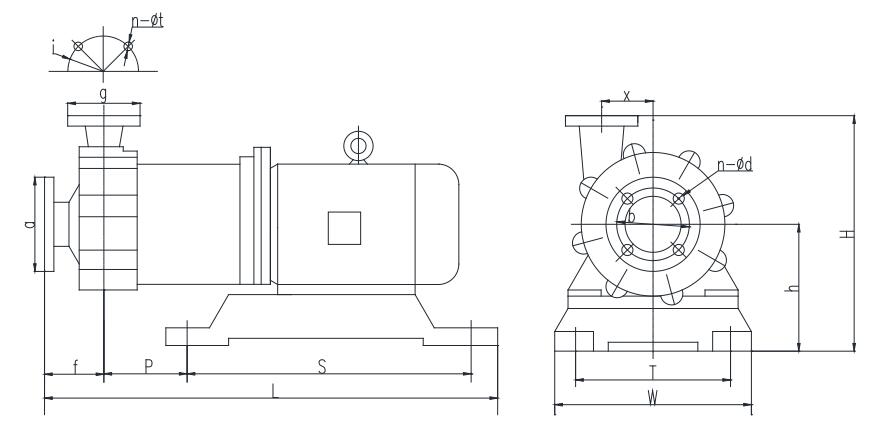

3.1 全塑壳体泵的结构简图

序号	零部件名称	材质	序号	零部件名称	材质	序号	零部件名称	材质
1	进口法兰	聚乙烯	√8	叶轮	45钢/F46	√15	外磁联轴节
2	进口托板	1Cr18Ni9Ti	√9	泵轴	填充四氟	√16	轴承	填充四氟
3	出口托板	1Cr18Ni9Ti	√10	密封圈	氟橡胶	17	连接螺栓
4	出口法兰	聚乙烯	√11	隔离套	F46	18	紧定螺钉
√5	泵壳	F46	√12	不锈钢套	304	19	底板	HT-200
√6	泵体口环	Al2O3	√13	叶轮瓷管	SiC/F4	20	电机
√7	叶轮口环	Al2O3	√14	支架	Al2O3

注：序号前带有“√”标志的为易损件，供用户采购备件参考

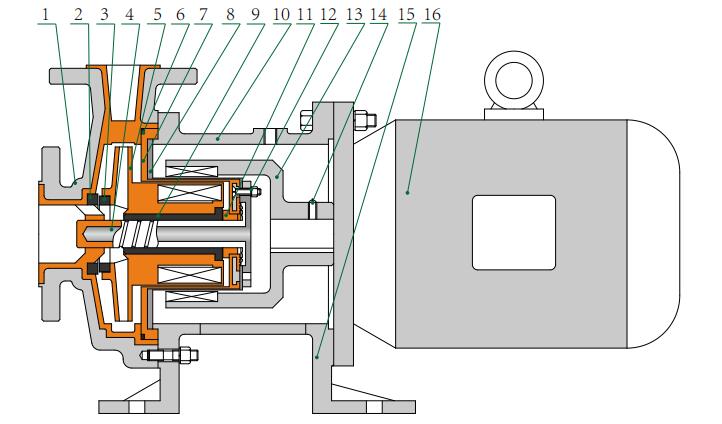

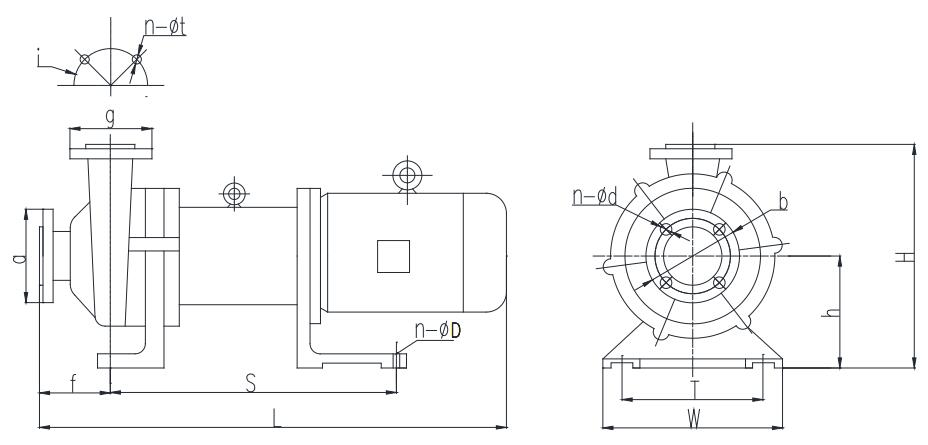

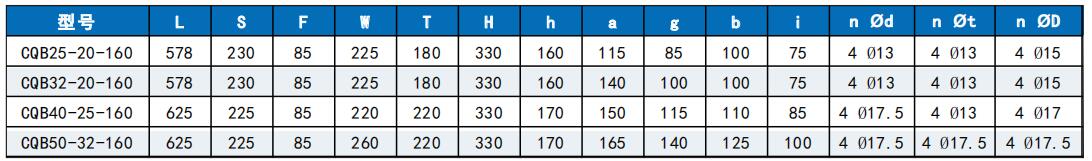

3.2 钢衬塑壳体泵的结构简图（不带底板）

序号	零部件名称	材质	序号	零部件名称	材质	序号	零部件名称	材质
√1	泵壳	HT200/F46	√7	隔离套	F46	√13	外磁联轴节	HT200/HS38
2	泵体口环	Al2O3	√8	不锈钢套	304	14	紧定螺钉
√3	叶轮口环	Al2O3	√9	叶轮瓷管	SiC/SiN	15	电机
√4	泵轴	填充四氟	√10	支架	HT200	16	底板	HT-200
√5	叶轮	45钢/F46	√11	轴承	填充四氟
√6	密封圈	氟橡胶	12	连接螺栓

注：序号前带有“√”标志的为易损件，供用户采购备件参考

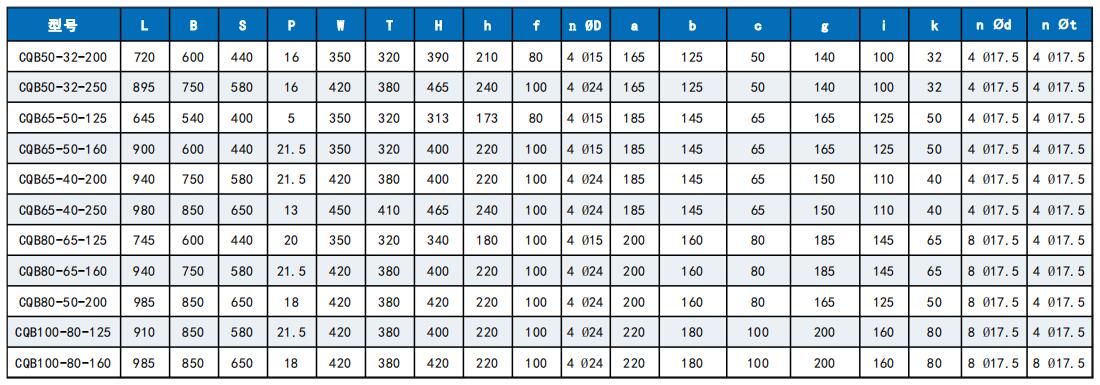

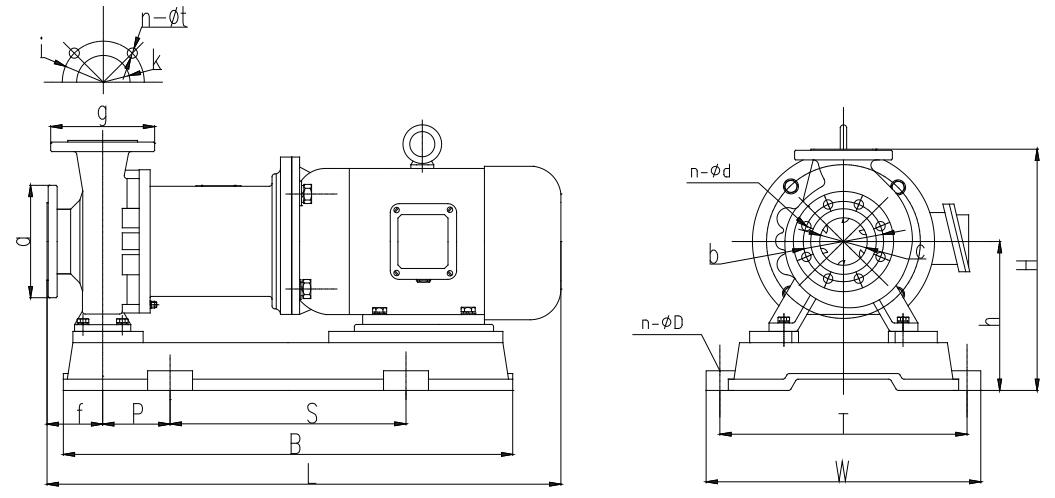

3.3 钢衬塑壳体泵的结构简图（带底板）

序号	零部件名称	材质	序号	零部件名称	材质	序号	零部件名称	材质
√1	泵壳	QT衬F46	√7	轴承座总成	HT衬F46	13	键	45钢
√2	叶轮	45钢/F46	√8	轴承	F4填充	14	支架	HT-200
3	锁紧螺母	PVDF	√9	连接螺栓	A1-50	15	紧定螺钉
4	泵轴	SiC	√10	隔离套组合	F46/PPS	16	电机
√5	止推环	SiC	√11	内磁转子总成		17	底板	HT-200
√6	O型圈	FPM	√12	外磁联轴器	45钢/HS38
