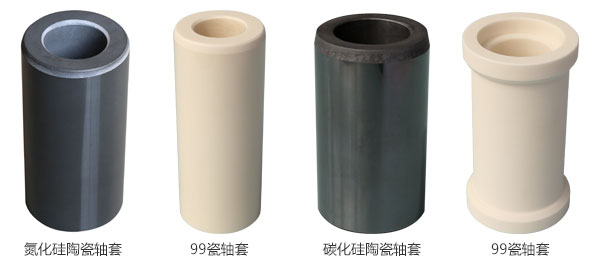

耐腐耐磨离心泵作为密封摩擦副使用的轴套材质有以下几种：1、氮化硅陶瓷、2、99瓷、3、碳化硅陶瓷等，其优点是：耐腐蚀、耐磨损、摩擦系数低，缺点是：韧性较低、脆性较大、受冲击易碎、冷热急变易开裂。

　一、外力引起损坏：

　　1、运输途包装保护不到位或暴力装卸、碰撞导致轴套开裂。

　　2、泵拆装过程中，碰撞或跌落，导致轴套开裂。

　　3、HFM泵轴套部位正对着吸入口，如果输送的介质中有硬度较高的颗粒或杂物，与轴套撞击可能造成开裂。

      4、泵主轴轴向密封不严，介质进入锈蚀主轴涨裂轴套。

二、冷热急变、温度变化引起损坏：

　　1、泵启动时未先打开冷却水，在泵运转一段时间、造成轴套部位升温，这时打开冷却水会使轴套因为冷热激变发生开裂。

　　2、冷却水开启顺序正确，在泵使用过程中出现水源出现了中断，但在运行过程中突然冷却水又恢复正常，水源恢复后轴套冷热激变开裂，开裂情况与序号1相同。

　　3、泵腔缺液空转，密封部位升温，恢复进液或停泵出口管路的液体返流，造成轴套冷热急变开裂。

　　4、YU系列液下泵液位过低脱液，运行状态或短时间补液造面轴套冷热急变开裂。
